3D-meetmachine

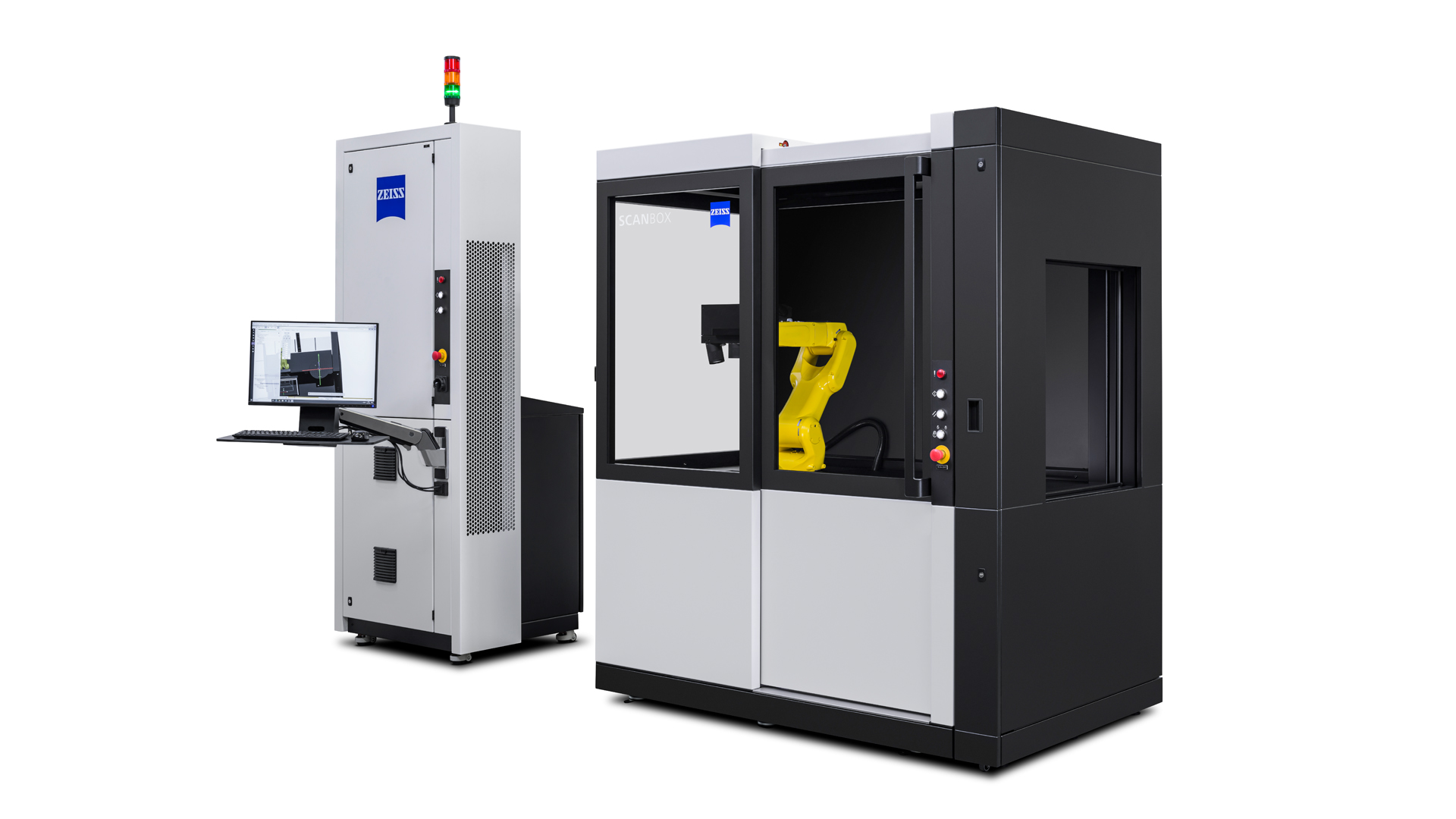

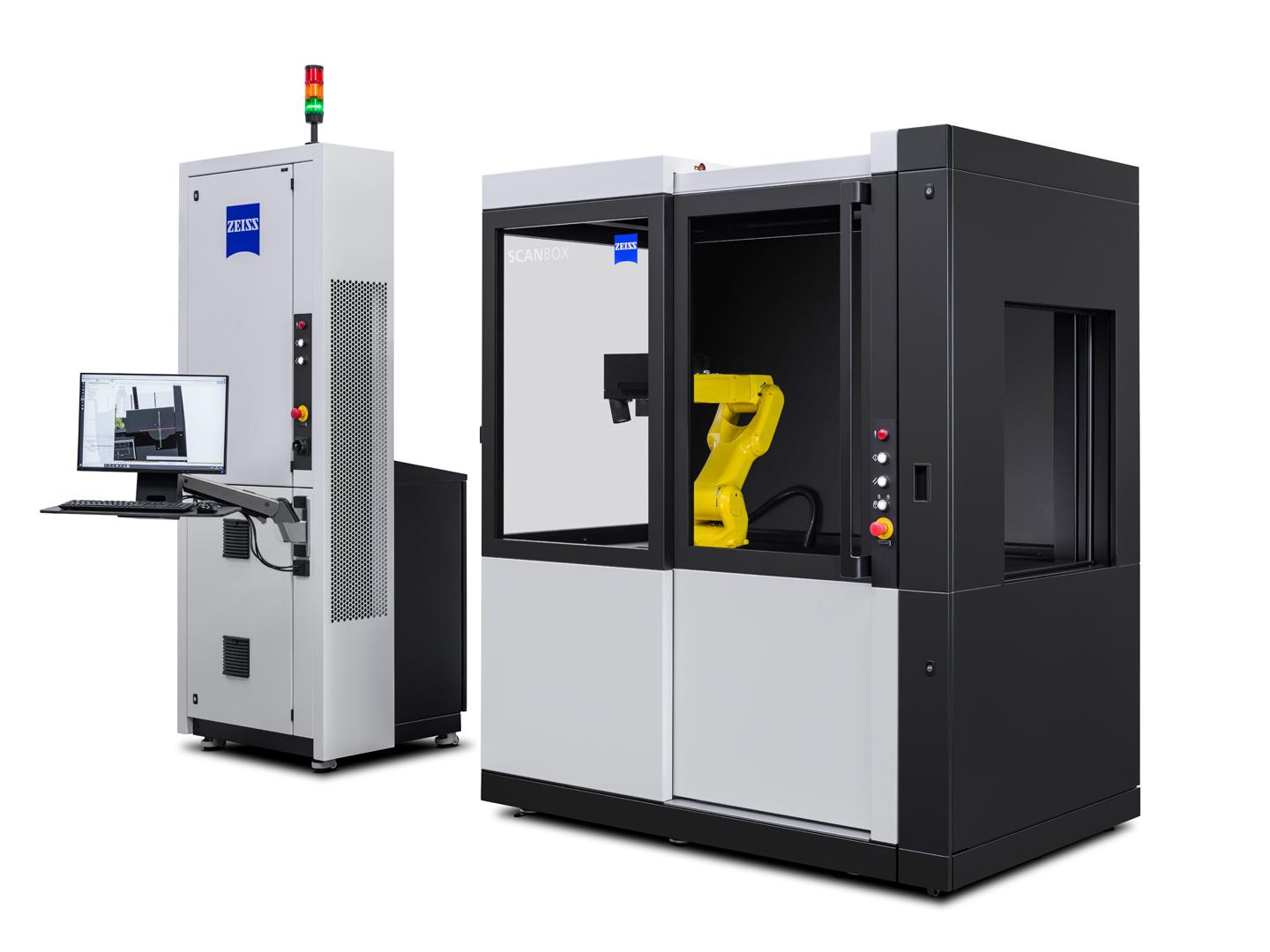

ZEISS ScanBox serie 4 RC

Automatisch laden en meten van onderdelen

ZEISS ScanBox 4105 RC (Remote Control) is een optische 3D-meetmachine met een gemotoriseerde schuifdeur. Onderdelen met een grootte tot 500 mm kunnen met een robot of een individueel geconfigureerd toevoersysteem in de ZEISS ScanBox 4105 RC worden geladen en op de draaitafelmodule worden geplaatst. Het wegvallen van handmatige individuele plaatsing vermindert de benodigde tijd aanzienlijk en zorgt zo voor een hogere verwerkingssnelheid in de kwaliteitscontrole.

  • Automatisch laden van onderdelen voor korte cyclustijden
  • Hoge verwerkingssnelheid in serie
  • Eenvoudige bediening en nauwkeurige meetresultaten
Inhoud pagina
Contact

Autonome inspectie van onderdelen

De autonome werking van de ZEISS ScanBox Series 4 RC verhoogt de machinebenutting, versnelt de meet-cyclustijden en stelt je in staat om personeel efficiënter in te zetten. Het systeem is speciaal ontwikkeld voor toepassingen die een hoge verwerkingssnelheid en integratie vereisen.

Hoge verwerkingssnelheid voor seriële bewaking

Herhaalbare en nauwkeurige meetreeksen

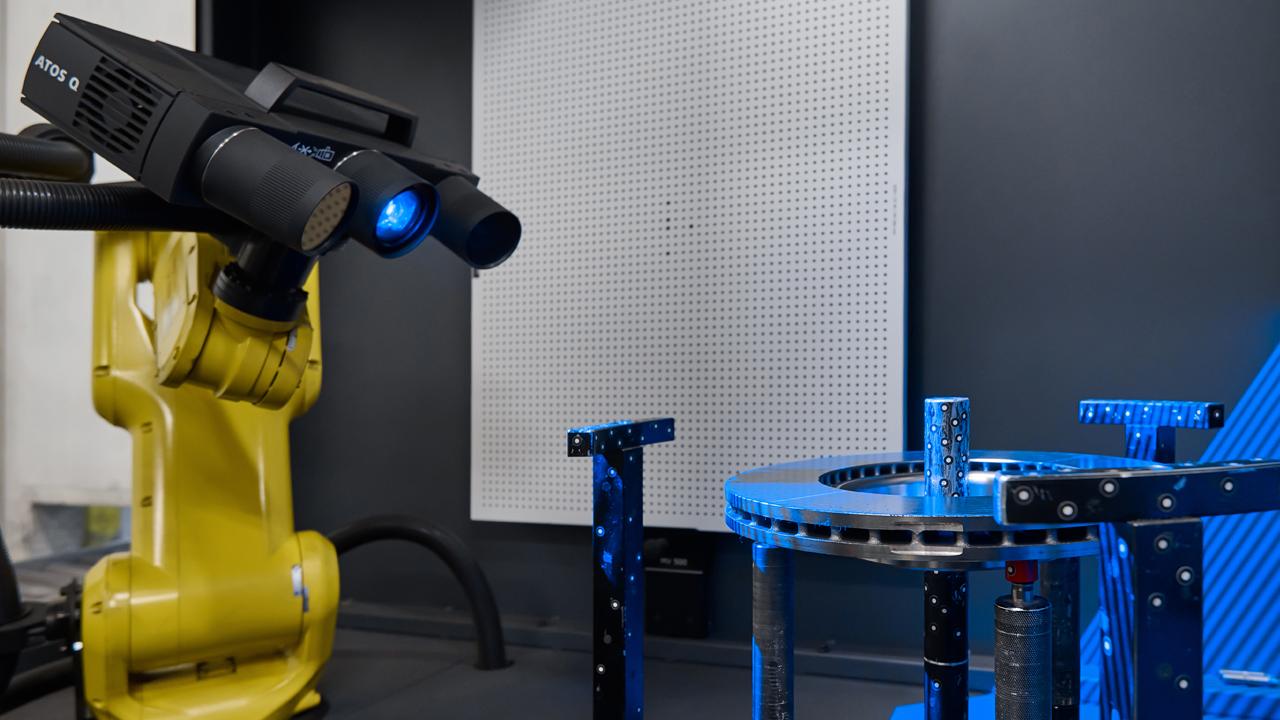

Voor een efficiënte kwaliteitsborging van in serie vervaardigde producten moeten productieprocessen worden gecontroleerd, moet afval worden gereduceerd en moeten kostenintensieve nabewerkingen tot een minimum worden beperkt. De optische 3D-meetmachine ZEISS ScanBox Serie 4 RC met de ATOS Q sensor ondersteunt je hierbij: De full-field werkelijke gegevens van de serieonderdelen kunnen direct worden vergeleken met het CAD-model of met de specificaties uit het meetplan. Maak inspectierapporten direct in de productiefaciliteiten aan en exporteer de gegevens direct naar statistische proces-besturingssystemen.

Geautomatiseerde procesbesturing

Snelle configuratie en lage personeelskosten

Programmeer de optische 3D-meetmachine via de ergonomische gebruikersinterface die in de besturingstoren is geïntegreerd. Met de ZEISS ScanBox 4105 RC wordt geautomatiseerde onderdeleninspectie uitgevoerd via een startsignaal van een bovengeschikte controller. ZEISS biedt communicatie-interfaces gebaseerd op veldbussen (CC-Link, ProfiBus, ProfiNet, EtherCat, EtherNet/IP, OPC UA).

Maximale machinebenutting en geoptimaliseerde processen

Individueel configureerbare laadsystemen

Benut het volledige potentieel van de ZEISS ScanBox Series 4 RC met een toevoer- en laadsysteem van ZEISS. Met de ZEISS Integration Series kun je het laden van onderdelen automatiseren en stilstandtijden voorkomen. De onderdelenstroom en de bedieningstijd worden geoptimaliseerd.

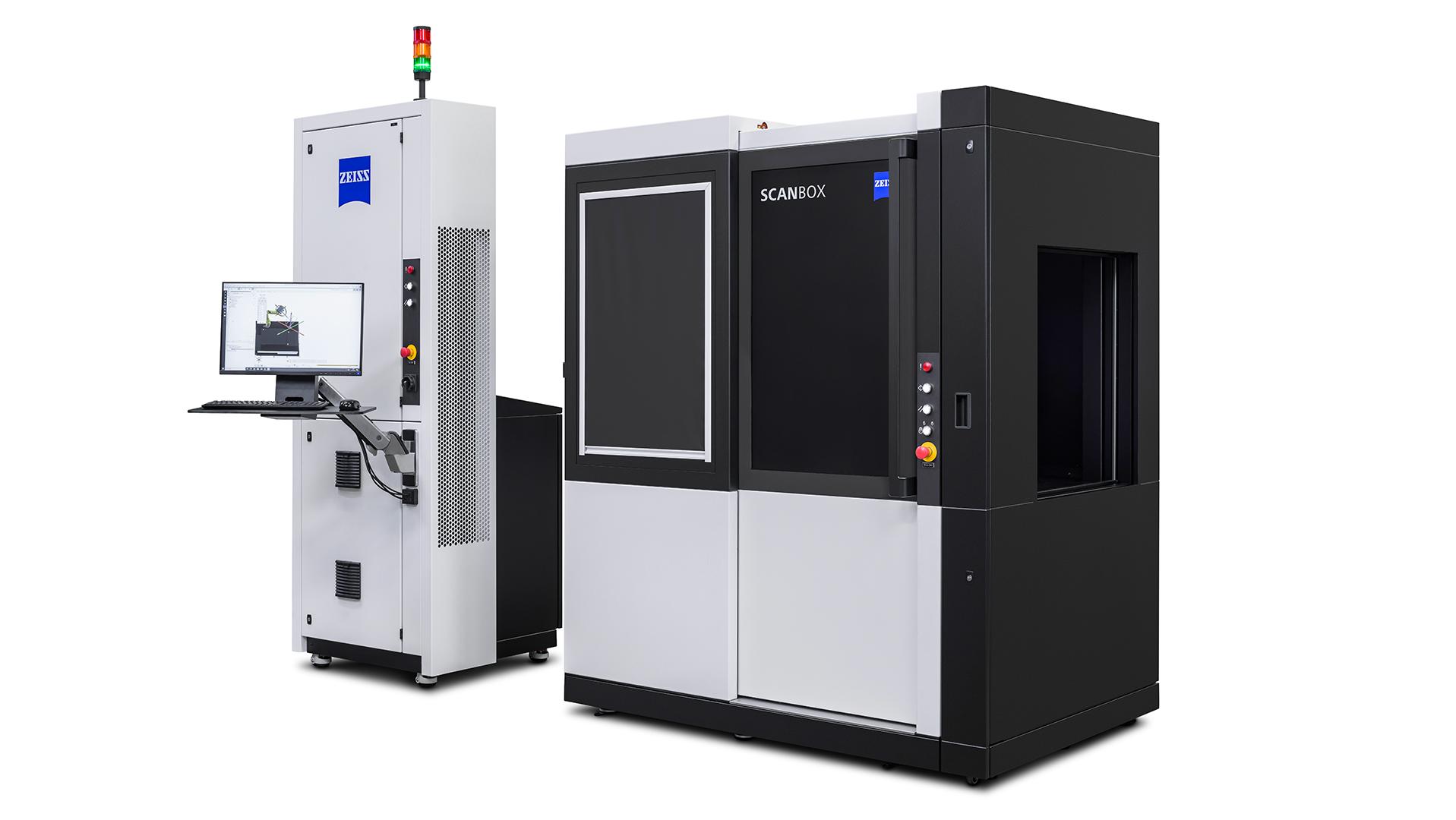

Volledig geautomatiseerde kwaliteitscontrole van statoren en haarspelden

  • ZEISS ScanBox 4105 RC voor eMotors

    Digitalisering en inspectie zonder handmatige tussenkomst

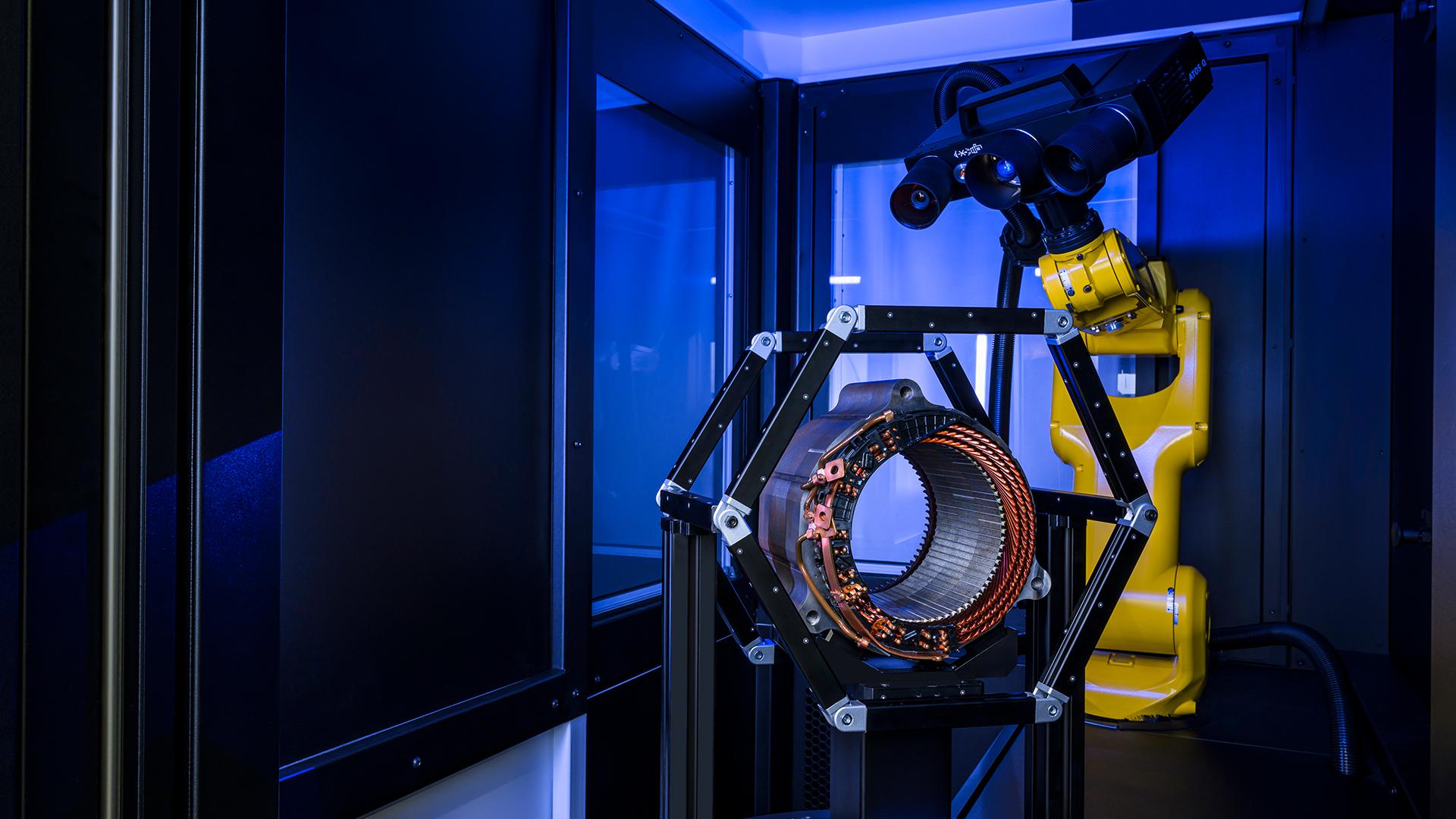

    De optische 3D-meetmachine ZEISS ScanBox 4105 RC voor eMotors is gespecialiseerd in de digitalisering en inspectie van haarspelden en statoren. Dankzij automatisch laden kun je de verwerkingssnelheid aanzienlijk verhogen.

  • ATOS Q for eMotors

    Contactloze strepenpatroonprojectie voor kwetsbare structuren

    De geïntegreerde ATOS Q for eMotors-sensor levert kwaliteitsinformatie op korte tijd en met een hoog detailniveau voor latere analyse. De Blue Light Equalizer maakt snelle strepenpatroonprojectie mogelijk en is zo krachtig dat korte meettijden mogelijk zijn, zelfs op moeilijk meetbare of geïsoleerde oppervlakken.

Twee modellen voor automatisch laden en inspectie van onderdelen

Gebruik de ZEISS ScanBox 4105 RC en ZEISS ScanBox 4105 RC voor eMotors voor geautomatiseerde kwaliteitscontrole en seriebewaking direct in de productie. Dankzij automatisch laden en lossen, herhaalbare en nauwkeurige meetprocessen en lage personeelskosten kun je medewerkers efficiënter inzetten.

  • ZEISS ScanBox 4105 RC

    Optische 3D-meetmachine met gemotoriseerde schuifdeur voor automatisch laden van onderdelen

    Meer informatie
    • Geschikt voor toepassingen die een hoge integratie en verwerkingssnelheid vereisen
    • Lage personeelskosten

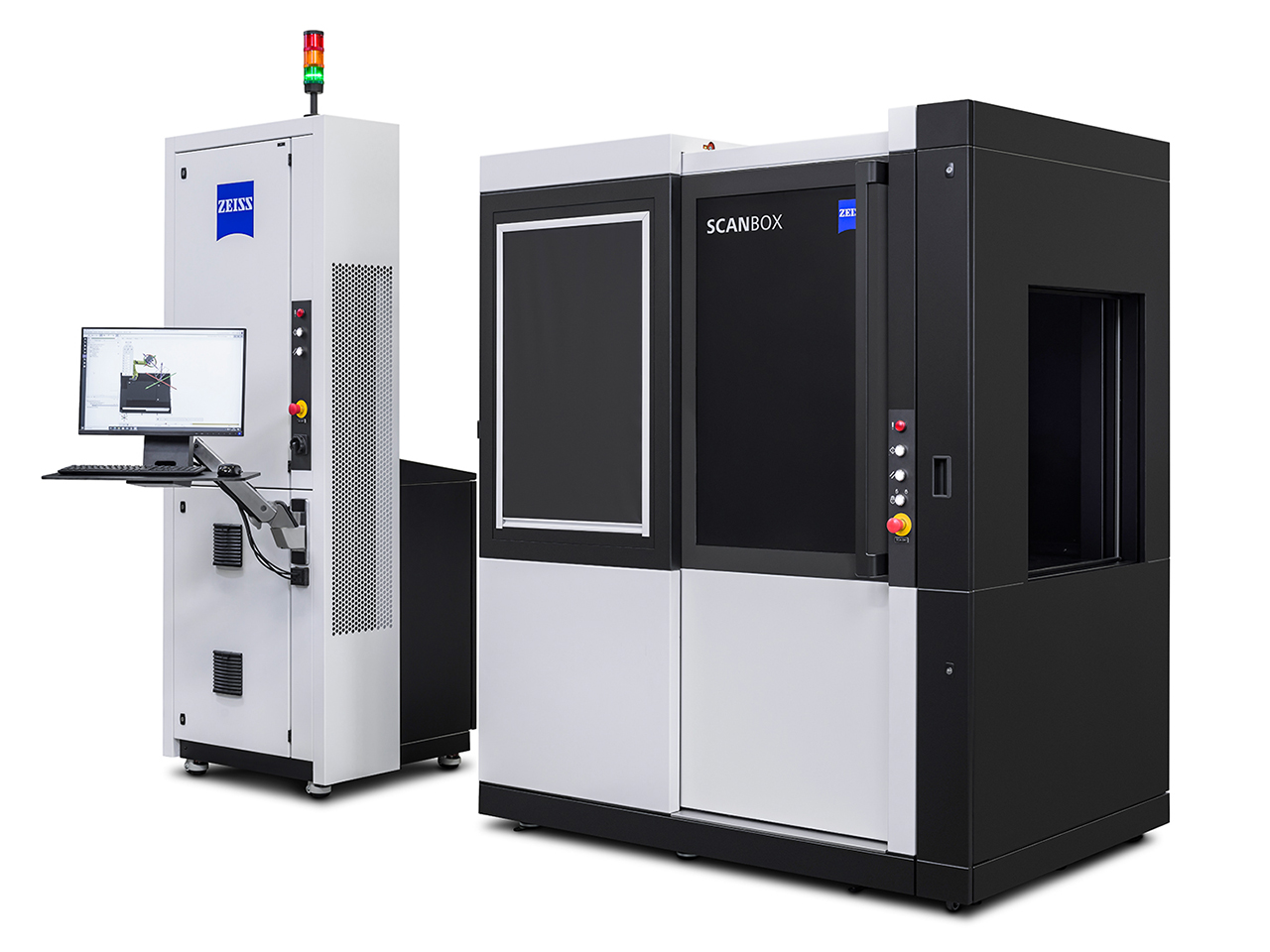

  • ZEISS ScanBox 4105 RC voor eMotors

    Maakt volledig geautomatiseerde digitalisering en inspectie van haarspelden en statoren op korte tijd mogelijk

    Meer informatie
    • Snelle detectie van defecten dankzij full-field scans
    • Geen voorafgaande oppervlaktebehandeling nodig

ZEISS INSPECT

De industriestandaard voor 3D-inspectie en evaluatie

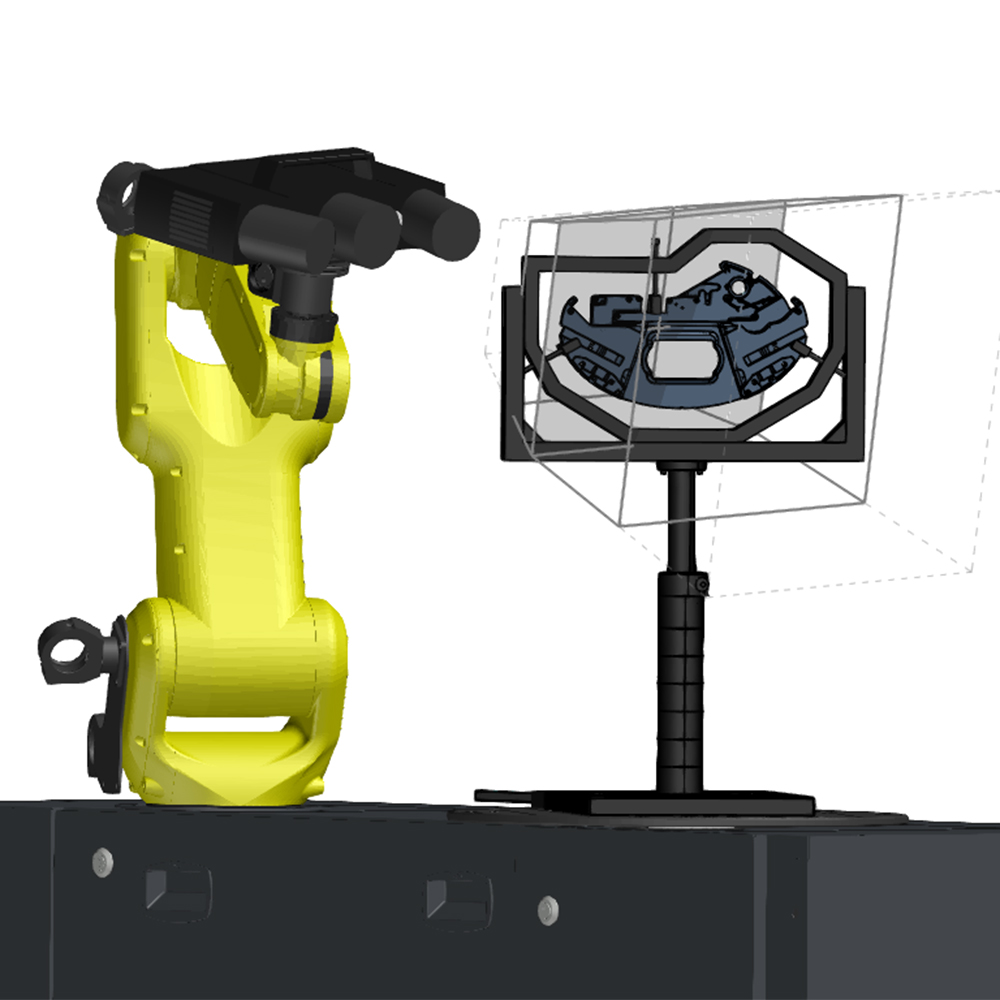

  • Virtuele meetruimte

    Echte omgeving in een virtuele simulatie

    De virtuele meetruimte (VMR) is de centrale besturings- en meetsoftware voor alle elementen van de optische 3D-meetmachine. Deze zorgt voor de functionele representatie van een echte meetomgeving in een virtuele simulatie. De VRM bestaat uit een robot met een sensor, de programmering, inclusief de kinematica van de robotpaden, de component en het meetplan. Dankzij de VMR kan de gebruiker met het systeem werken zonder specifieke kennis van robot-programmering. Alle robotbewegingen worden vóór de uitvoering gesimuleerd in de virtuele meetruimte en gecontroleerd op veiligheid.

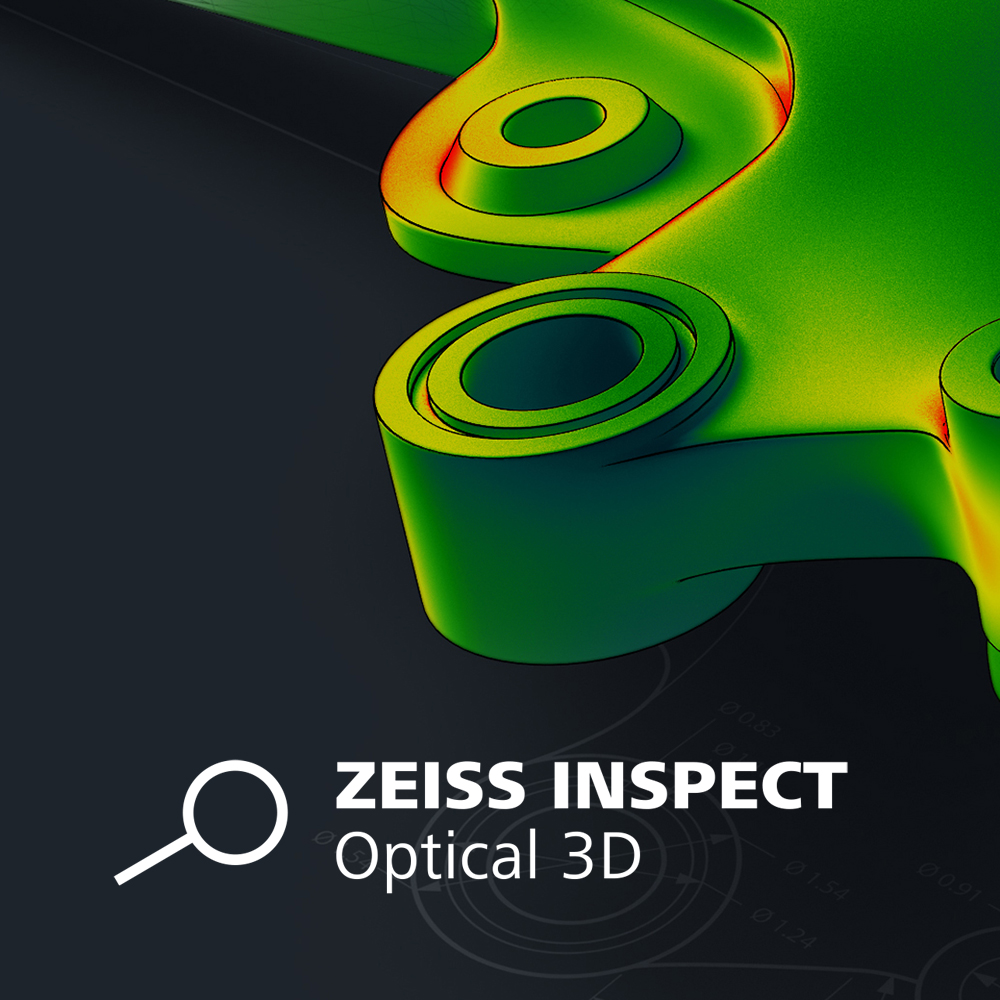

  • Efficiënt hulpmiddel voor analyse

    ZEISS INSPECT biedt alles uit één hand

    Scannen, inspecteren en rapporteren: Evalueer nominaal-actuele vergelijkingen en geometrische dimensionering en toleranties. Pas noodzakelijke correcties direct toe dankzij eenvoudig te begrijpen resultaten. Met ZEISS INSPECT kun je volledige analyses uitvoeren, uitgebreide rapportages ontvangen en meetresultaten integreren in bestaande processen.

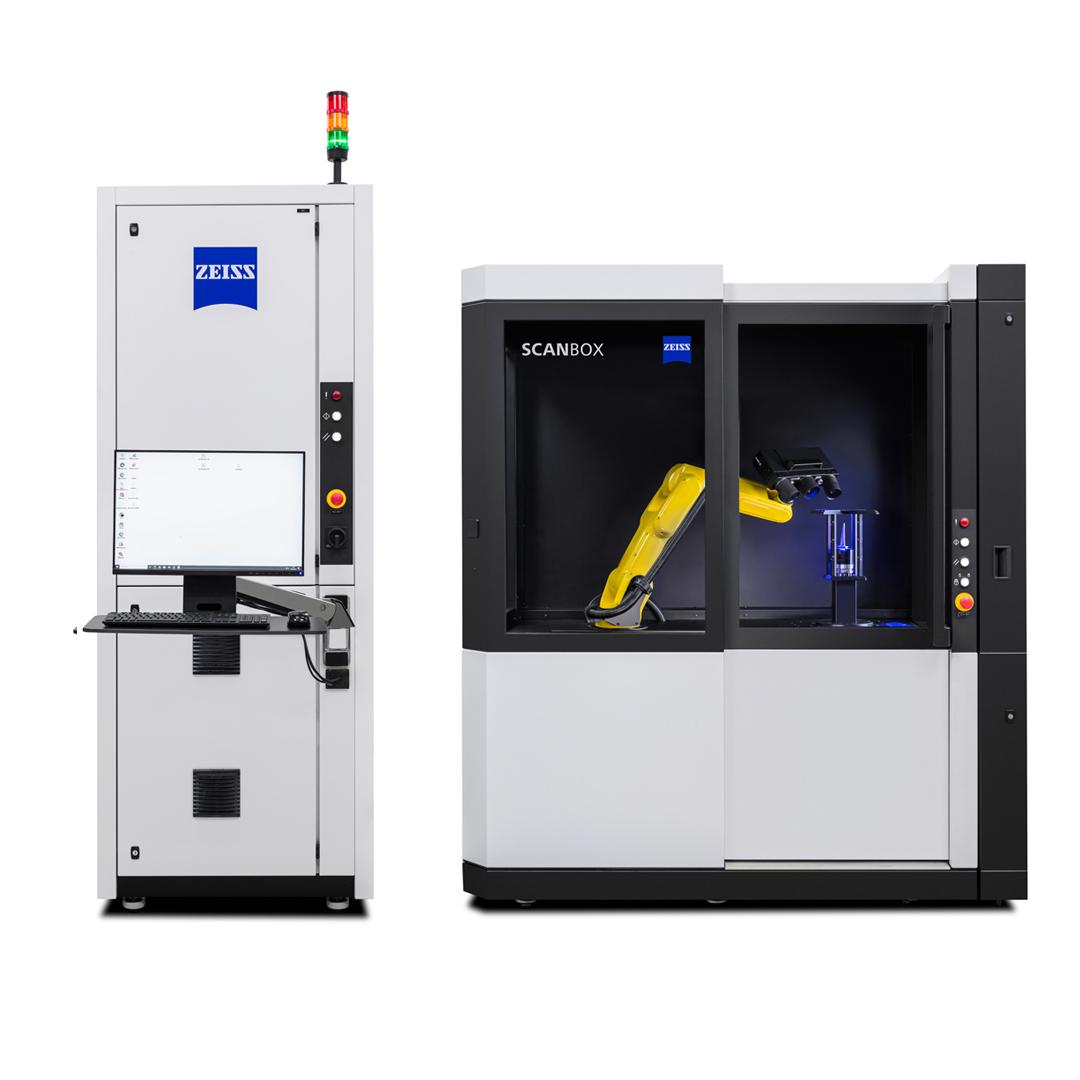

Technische gegevens

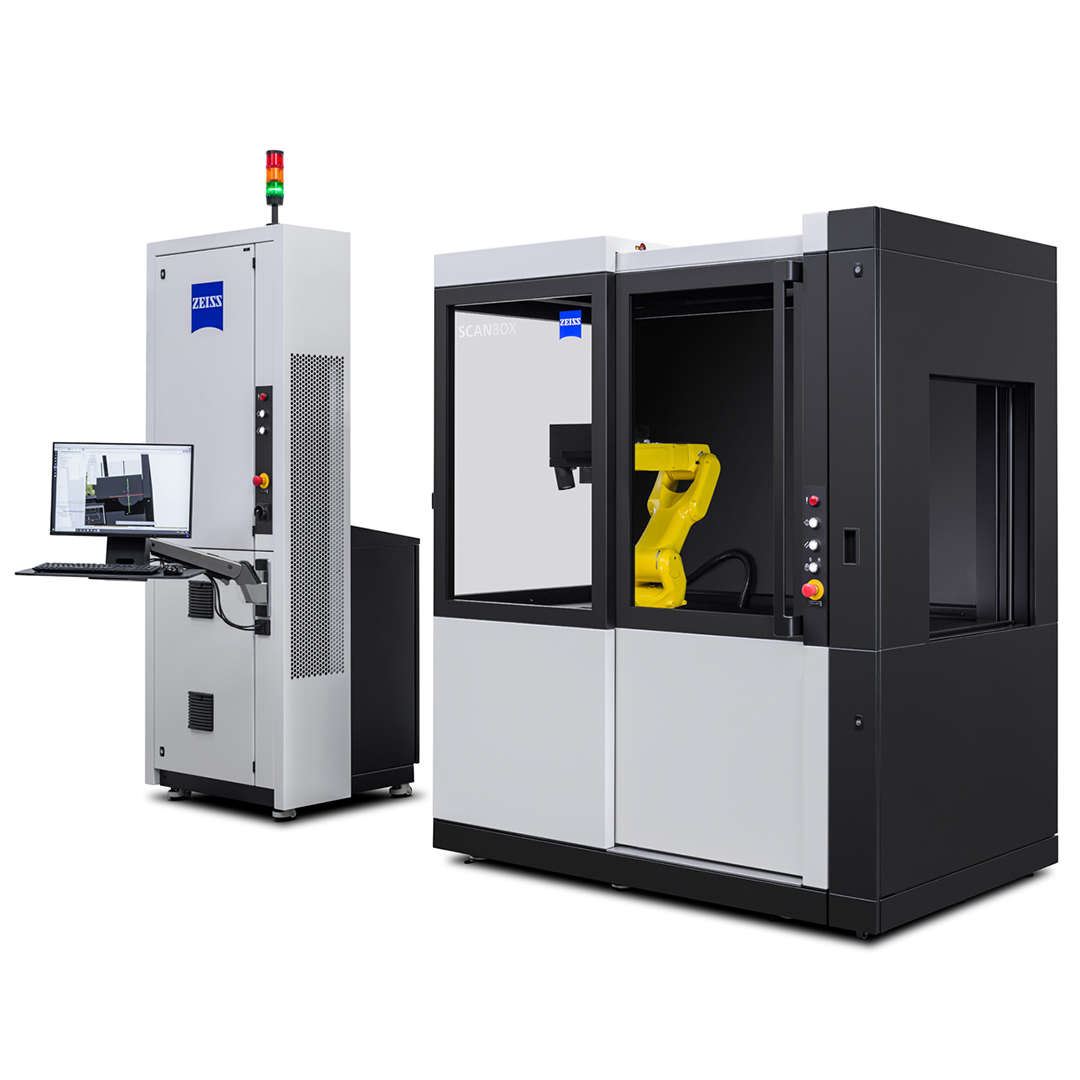

ZEISS ScanBox 4105 RC

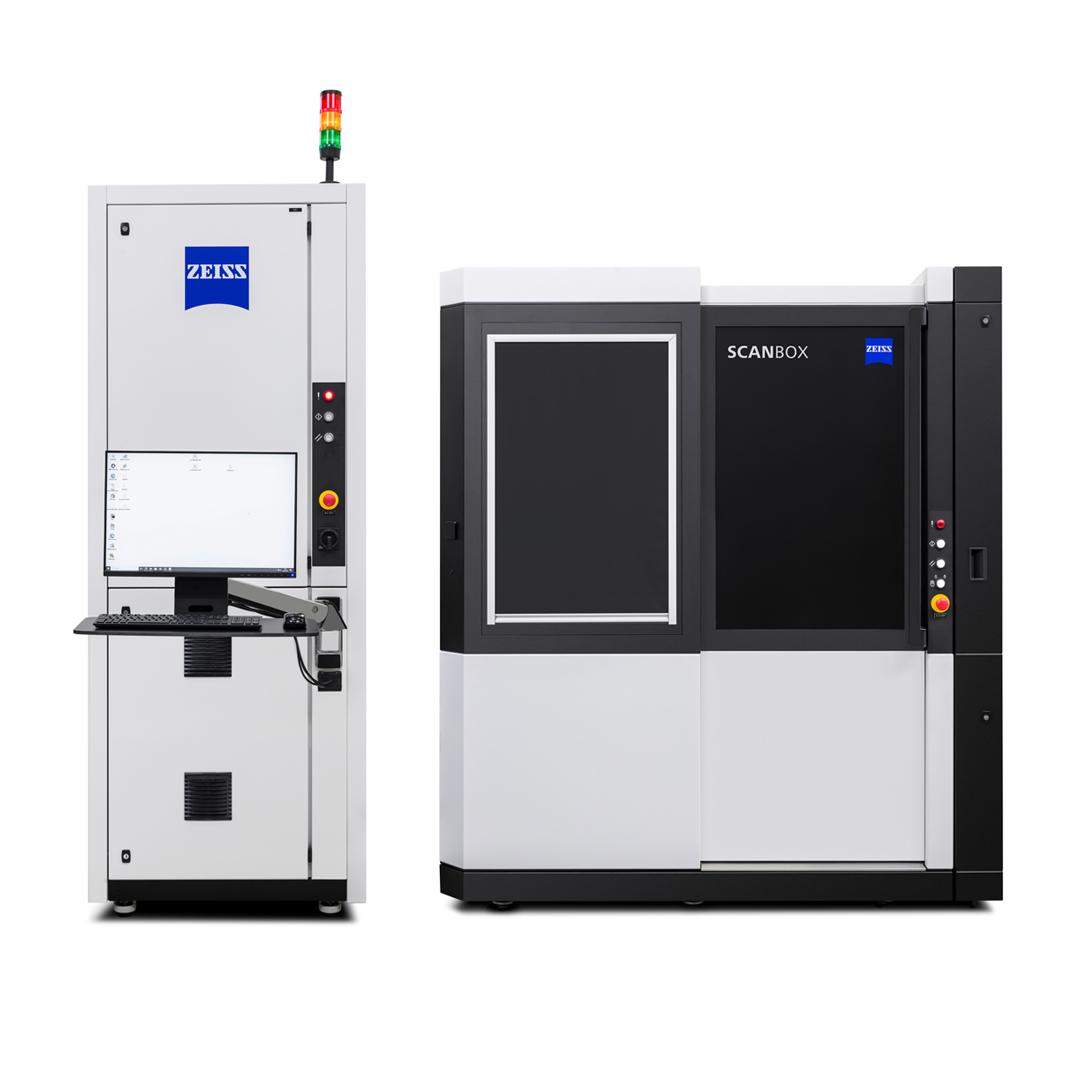

ZEISS ScanBox 4105 RC voor eMotors

Afmetingen

1860 x 1200 x 2120 mm
Besturingstoren: 870 x 800 x 2650 mm

1860 x 1200 x 2120 mm
Besturingstoren: 870 x 800 x 2650 mm

Stroomvoorziening

200-500 V (3-fasig, 16 A)

200-500 V (3-fasig, 16 A)

Max. onderdeelgrootte

Ø 500 mm

Ø 500 mm

Max. gewicht onderdelen

100 kg

100 kg

Breedte opening

680 mm

680 mm

Sensor-compatibiliteit

ATOS Q

ATOS Q for eMotors
