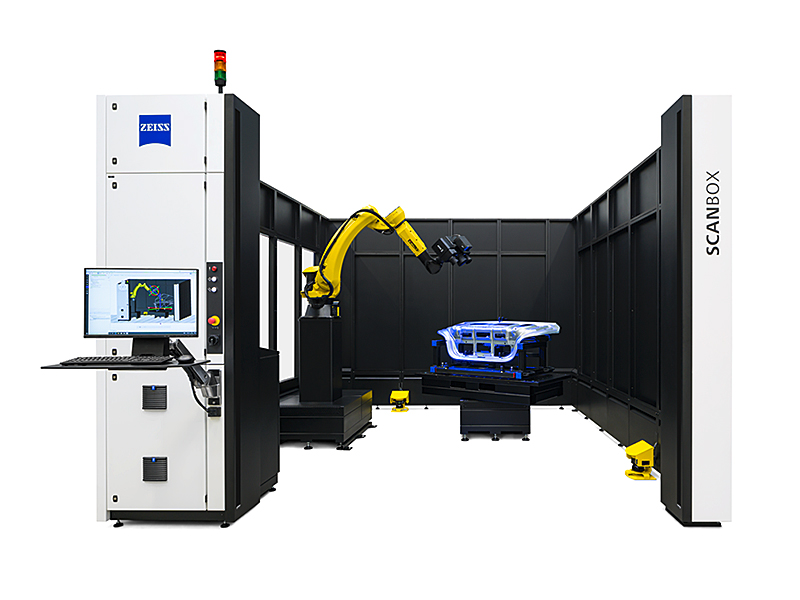

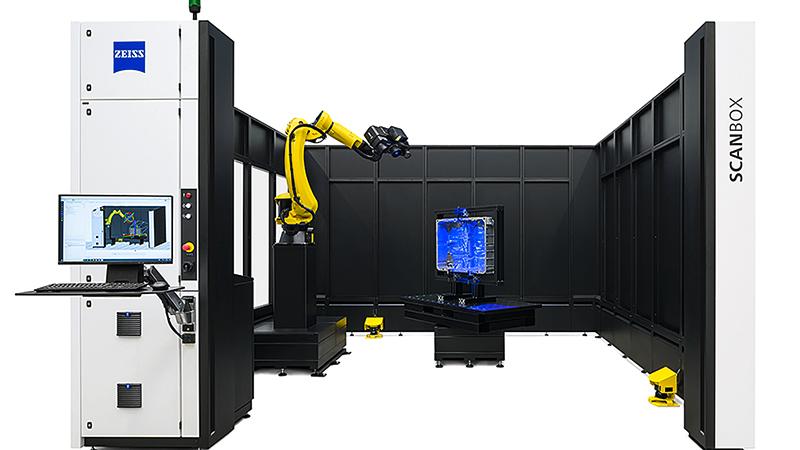

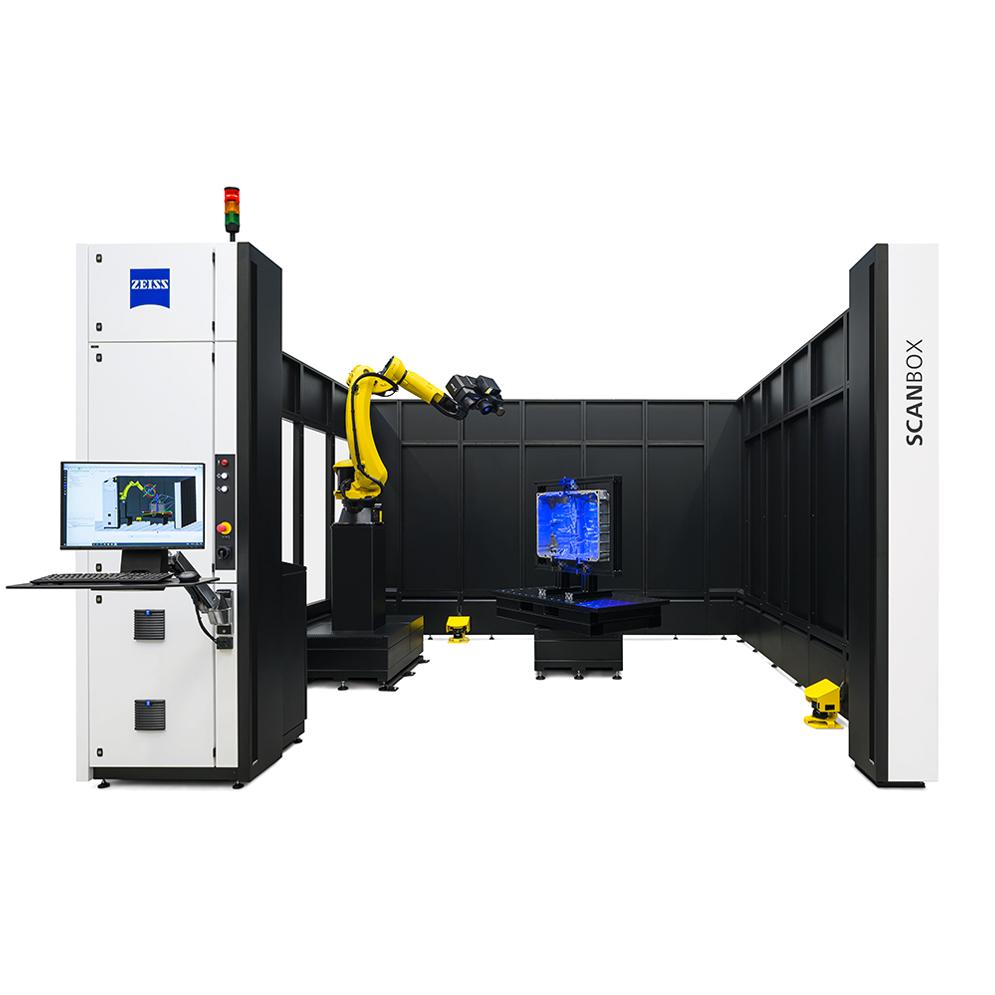

ZEISS ScanBox Series 5

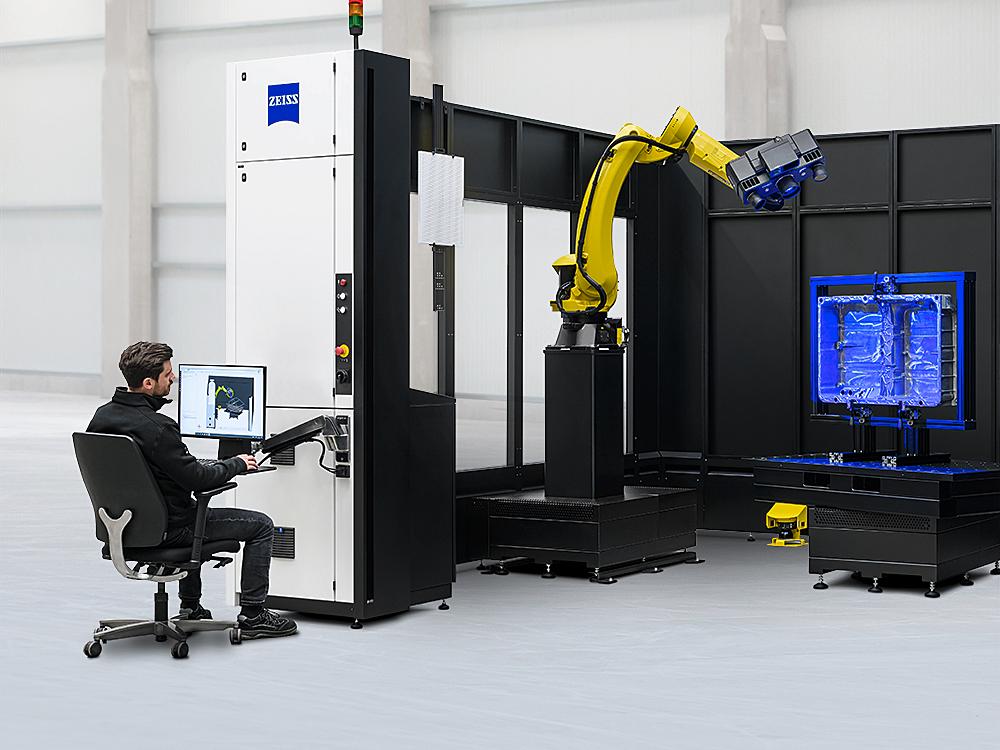

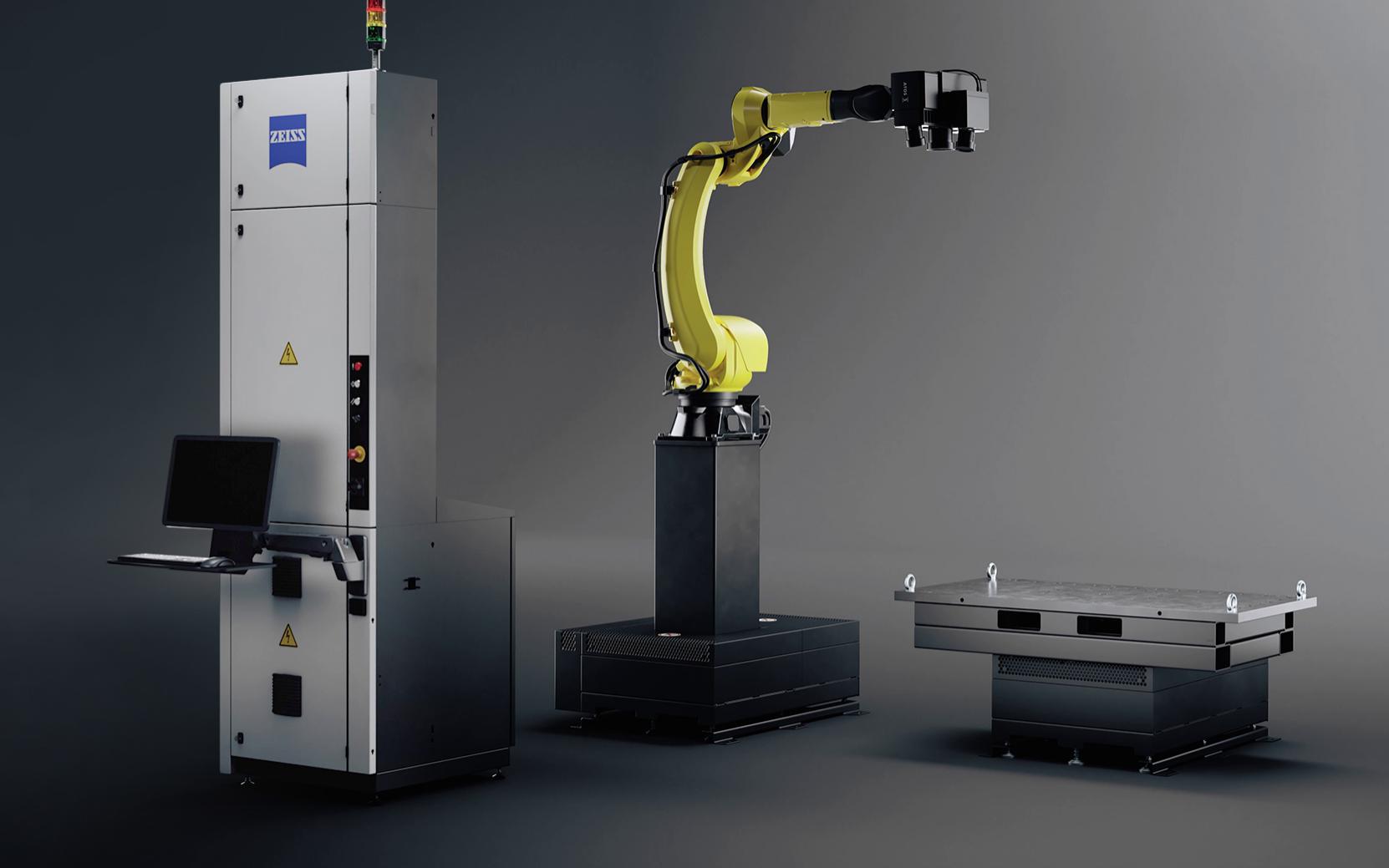

De nieuwe, flexibele gebruikersinterface biedt verschillende ergonomische functies om de gebruiker te ondersteunen. Een zwenkarm geïntegreerd in de elektronische schakelkast kan in de gewenste locatie worden gezet, zodat het ZEISS ScanBox Series 5-systeem staand of zittend kan worden bediend.

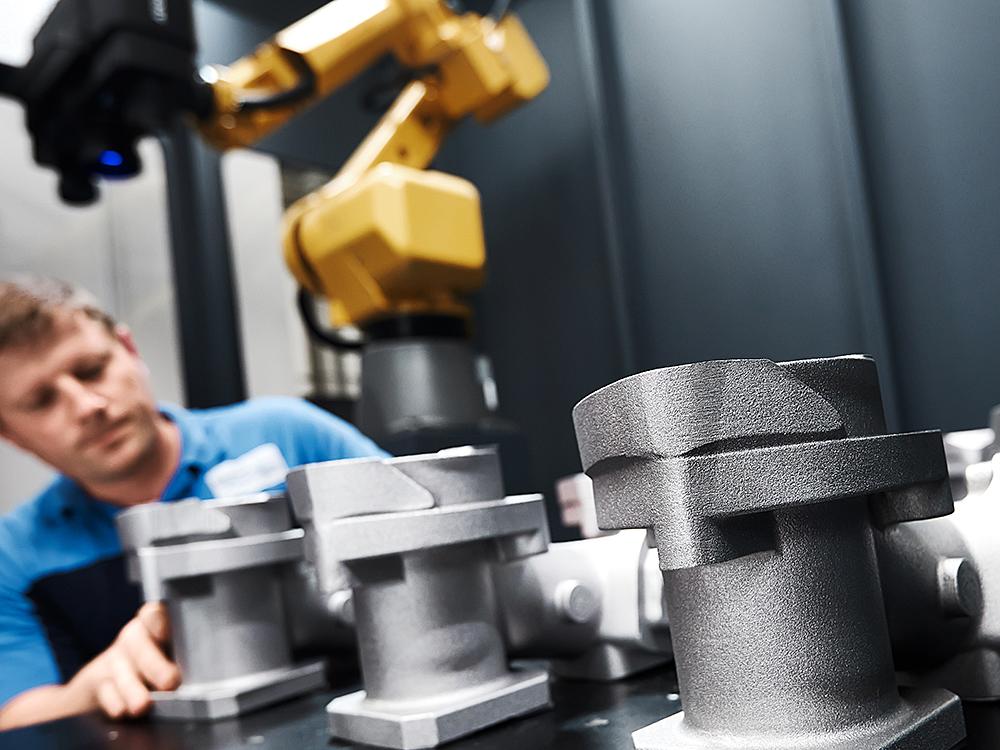

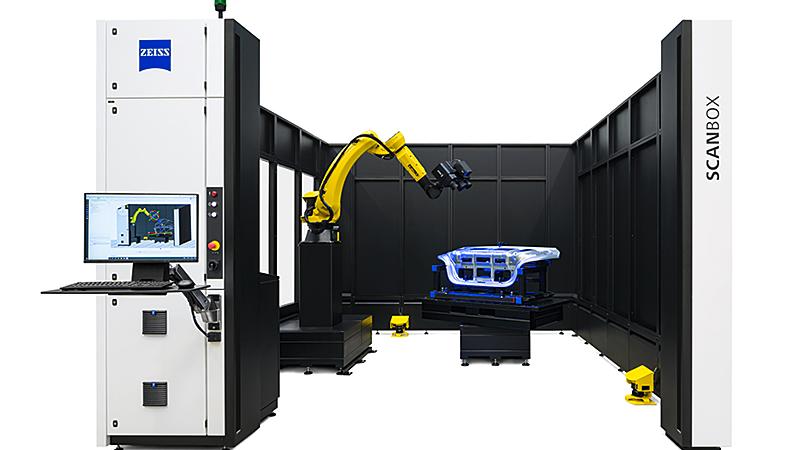

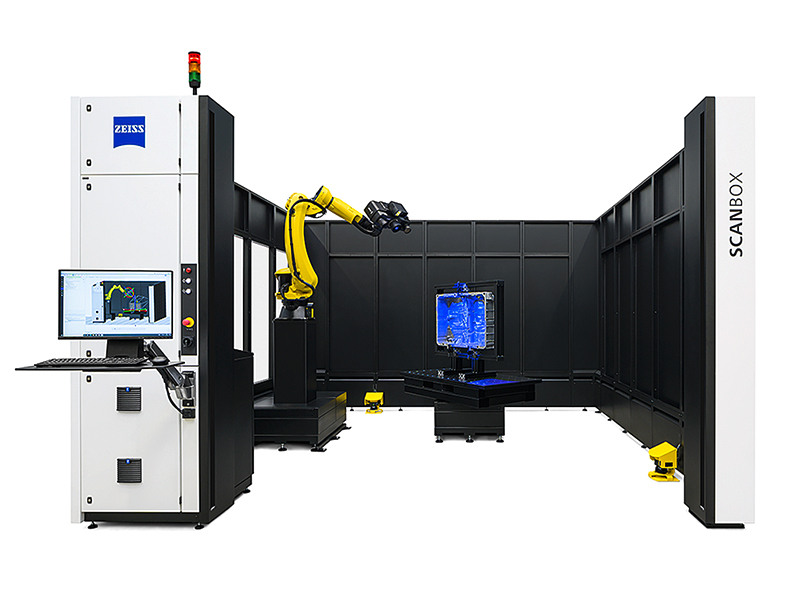

ZEISS ScanBox Series 5 optimaliseert uw serie-inspectie en ondersteunt u bij het controleren van uw productieprocessen. Het krachtige 3D-meetapparaat levert u in zeer korte tijd full-field meetresultaten voor CAD-vergelijking, visualiseert mogelijke afwijkingen van GD&T en versnelt uw productie-, onderhouds- en reparatieprocessen. Gebruik het systeem voor snelle acquisitie van specifieke meetkenmerken en geometrieën, zoals oppervlak- en randpunten, gaten of boringen. Gestandaardiseerde en geautomatiseerde procedures verhogen de verwerkingssnelheid van onderdelen en verminderen uitval. De ZEISS ScanBox Series 5-systemen zorgen voor een hoge procesbetrouwbaarheid tijdens bedrijf dankzij trendanalyses in realtime. Veranderingen binnen de productie kunnen dus snel worden geïdentificeerd.

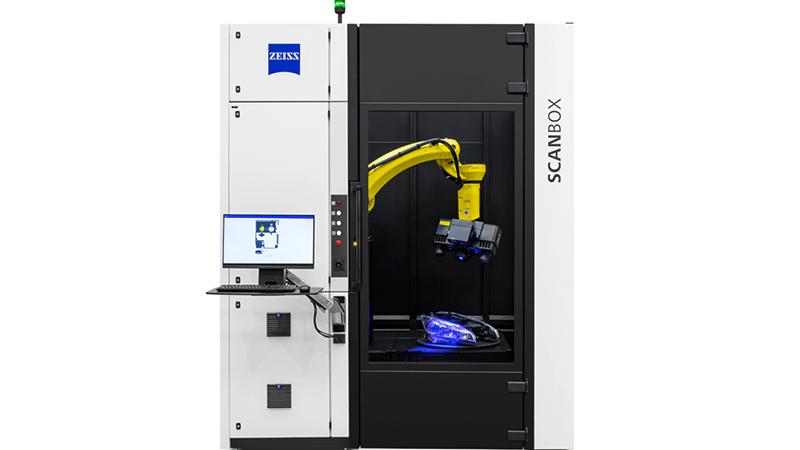

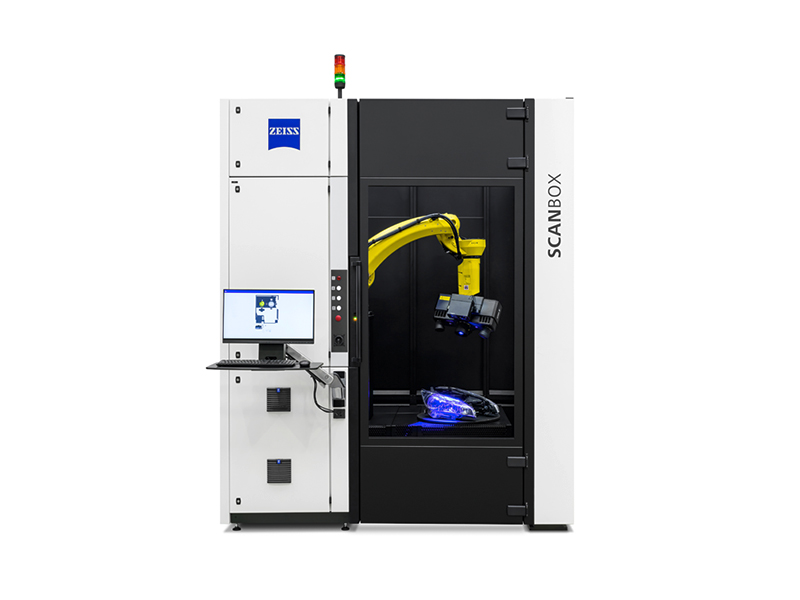

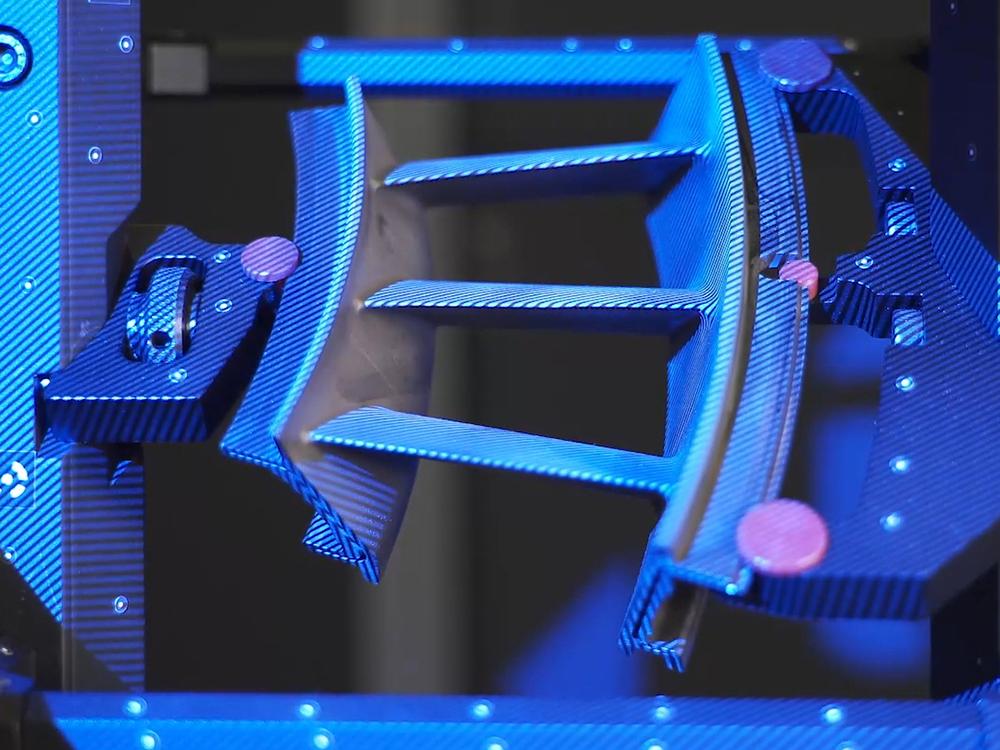

ZEISS ScanBox 5110 is voorbestemd voor het inspecteren van airfoils. ATOS 5 for Airfoil is ontwikkeld voor gasturbine-industrieën en levert met zijn geoptimaliseerde werkafstand en meetbereik van 100 x 70 mm² uiterst nauwkeurige 3D-gegevens van de kleinste details. U kunt een complete blisk opmeten in minder dan een uur. Een turbineschoep wordt binnen een paar minuten geïnspecteerd.

ZEISS ScanBox Series 5 RC (afstandsbediening) is een optische meetmachine met een gemotoriseerde schuifdeur. Met een robot of een gepersonaliseerd laadsysteem laadt u automatisch onderdelen zoals airfoils, bevestigde onderdelen of gereedschappen in de ZEISS ScanBox Series 5 RC en plaatst u ze op de draaitafelmodule. Aangezien de gebruiker de afzonderlijke onderdelen niet hoeft te plaatsen, is de tijd vereist voor kwaliteitsborging aanzienlijk korter dan voorheen. De autonome bediening verhoogt het machinegebruik, versnelt meetcycli en stelt u in staat om uw personeel efficiënter in te zetten.

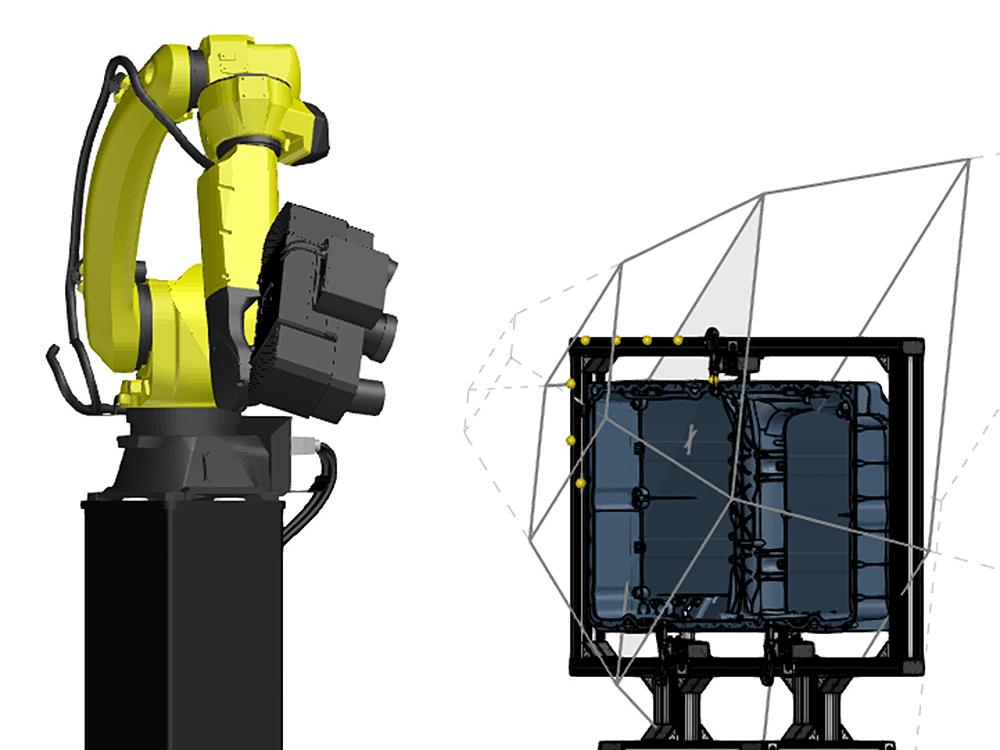

De virtuele meetkamer (VMR) is de centrale besturings- en meetplanningssoftware voor alle elementen van de optische meetcellen. In de VMR wordt de echte omgeving, dat wil zeggen robots, sensoren en onderdelen in de meetcel, functioneel weergegeven in een simulatie. De programmering omvat de kinematica van de robottrajecten, de armatuur en het meetplan. Dankzij de VMR kan de gebruiker met het systeem werken zonder dat hij specifieke robotprogrammeerkennis nodig heeft. Alle robotbewegingen worden gesimuleerd en gecontroleerd op veiligheid voordat ze worden uitgevoerd in de actuele omgeving.

Scannen, inspecteren en rapporteren: evalueer nominaal-actuele vergelijkingen en GD&T. Voer noodzakelijke correcties direct dankzij eenvoudig te begrijpen resultaten. Met ZEISS INSPECT kunt u volledige analyses uitvoeren, uitgebreide rapporteringen ontvangen en meetresultaten integreren in bestaande processen.
