ZEISS ATOS ScanBox

ZEISS ScanBox

Optische 3D-meetmachine voor efficiënte productiebesturing

Aangepaste 3D-meetmachines voor industrieën met hoge eisen

Snelle automatische metingen met de hoogste precisie: ZEISS ScanBox is een alles-in-één oplossing voor een efficiënte kwaliteitscontrole in productie- en fabricageprocessen. De gestandaardiseerde 3D-meetmachines voor verschillende toepassingen en onderdeelafmetingen - van sluithaken tot complete autocarrosserieën - bieden een alles-in-één oplossing: programmeren, automatisch digitaliseren, inspecteren en rapporteren. Dankzij een intuïtieve gebruikersinterface en de virtuele meetruimte (VMR) als centrale besturings- en meetsoftware zijn de machines eenvoudig te gebruiken. ZEISS ScanBox biedt volledig geautomatiseerde full-field afwijkingen tussen de werkelijke 3D-coördinaten en de CAD-gegevens op korte tijd. Bovendien leidt de krachtige alles-in-één software ZEISS INSPECT GD&T-informatie, snij- en gatposities af. Daarnaast inspecteert de ZEISS ScanBox eenvoudig bouten, schroefdraden, standaard geometrieën en meer dan 1000 meetkenmerken.

ZEISS ScanBox serie 4

ZEISS ScanBox serie 4

Het compacte ZEISS ScanBox 4105 systeem maakt locatie-onafhankelijke 3D-inspectie mogelijk van kleine en complexe onderdelen tot een grootte van 500 mm.

ZEISS ScanBox serie 4 RC

ZEISS ScanBox Series 4 RC is een 3D-meetmachine met een gemotoriseerde schuifdeur. Onderdelen worden geladen en gelost door een robot.

ZEISS ScanBox for eMotors

ZEISS ScanBox 4105 voor eMotors

ZEISS ScanBox 4105 voor eMotors maakt volledig geautomatiseerde digitalisering en inspectie van haarspelden en statoren mogelijk.

ZEISS ScanBox serie 5

ZEISS ScanBox serie 5

De ZEISS ScanBox Series 5 voor de inspectie van complexe onderdelen biedt talloze opties voor individuele upgrades.

ZEISS ScanBox serie 5 RC

ZEISS ScanBox serie 5 RC

Onderdelen kunnen door een robot of een individueel geconfigureerd toevoersysteem door de gemotoriseerde schuifdeur worden geladen en op de draaitafel-module worden geplaatst.

ZEISS ScanBox serie 6

ATOS ScanBox Series 6

De geautomatiseerde meetsystemen voor de werkvloer zijn speciaal ontwikkeld voor metingen aan grote en zware componenten. Inspectietijden worden verkort, de productie van afval en herbewerkingen tot een minimum beperkt.

ZEISS ScanBox serie 7

ATOS ScanBox Series 7

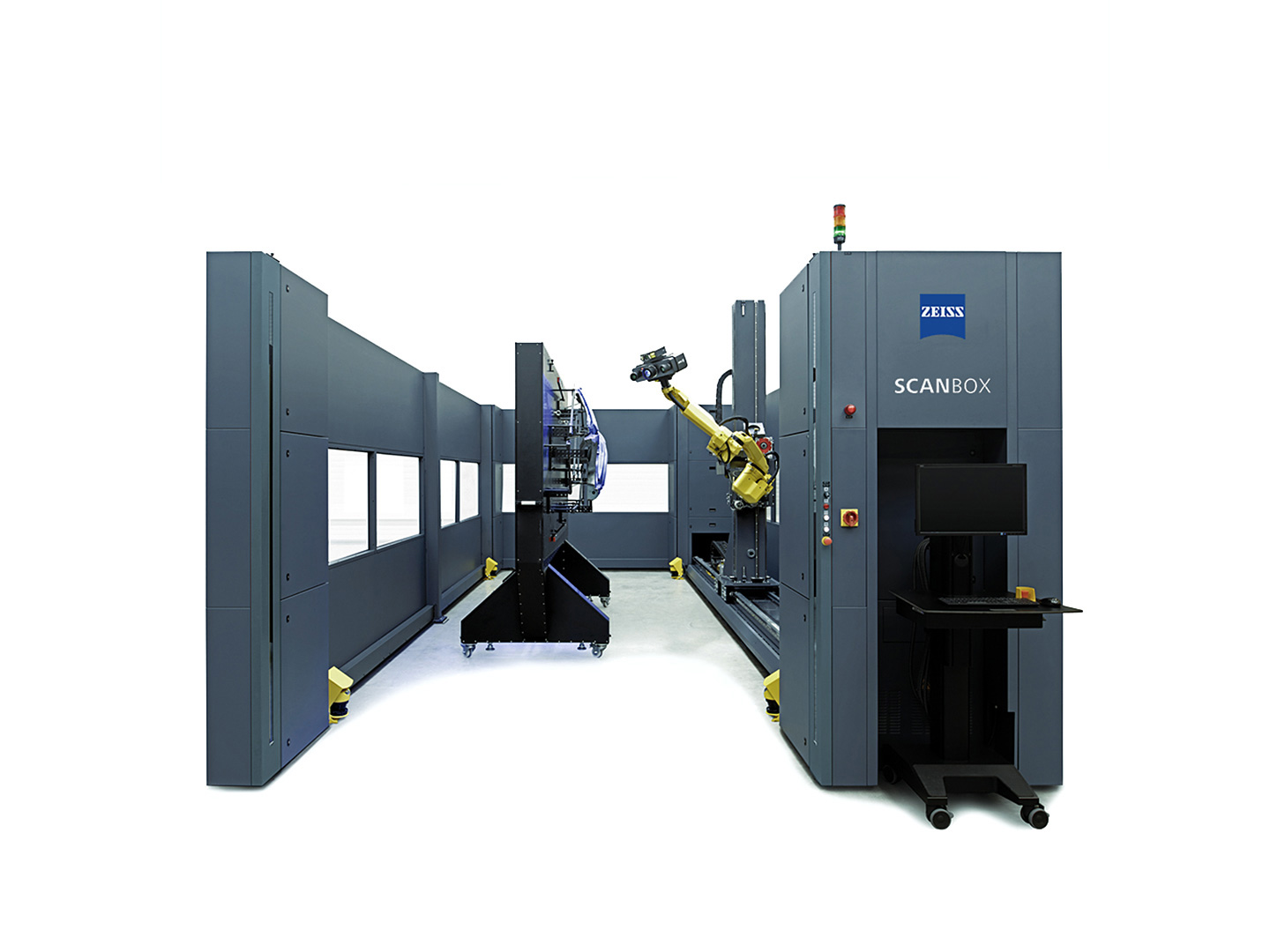

Dankzij een innovatieve 8-assige kinematica en zeer flexibele sensor-positionering realiseert ATOS ScanBox Series 7 full-field analysemetingen van grote onderdelen zoals zijpanelen van auto's.

ZEISS ScanBox serie 8

ATOS ScanBox Series 8

Met de twee 8-assige kinematica van de ATOS ScanBox Series 8 kunnen volledige carrosserieën gedigitaliseerd worden - van boven, onder, opzij en van binnen.

Vijf redenen voor geautomatiseerde kwaliteitsborging

Geautomatiseerde kwaliteitsborgingsprocessen spelen een centrale rol voor economisch succes in de productieomgeving. Ze zorgen ervoor dat foutenbronnen in een vroeg stadium kunnen worden geïdentificeerd en dat de nodige correctiemaatregelen kunnen worden genomen. De ZEISS ScanBox optische meetmachine is de ideale oplossing voor efficiënte kwaliteitscontrole in het productieproces van zowel kleine als grote onderdelen.

  • Versnelde meettijden

    Versnelde meettijden

    50 - 80% sneller vergeleken met traditionele meettechniek

    Terwijl mechanische meetsystemen gegevens vastleggen op een punt- of lineaire manier, biedt de optische 3D-meetmachine ZEISS ScanBox coördinaten voor full-field 3D metingen. Het resulterende 3D-model kan vergeleken worden met het CAD-model. Zo kun je afwijkingen detecteren en defecten zoals vervormingen opsporen. Met ZEISS ScanBox kun je onderdelen 50 tot 80 % sneller meten en inspecteren dan met traditionele methoden.

    Jouw voordeel:Snellere resultaten en minder afval

  • Eenvoudige bediening

    Eenvoudige bediening

    Geautomatiseerde procesbesturing met één druk op de knop

    De ZEISS ScanBox kan worden geprogrammeerd en bediend via een eenvoudige gebruikersinterface, de Kiosk Interface. Plan je meetreeksen met slechts een paar klikken en voer ze vervolgens automatisch uit in de virtuele meetruimte (VMR) in ZEISS INSPECT. De Smart Teach-functionaliteit in de VMR vereenvoudigt het maken van robotprogramma's. Je medewerkers hebben hier geen speciale robotexpertise voor nodig.

    Jouw voordeel:betrouwbare serie-inspectie, geen specialistische vaardigheden vereist

  • Talrijke toepassingen

    Talrijke toepassingen

    Grote verscheidenheid aan toepassingen - van speelgoed tot body-in-white

    ZEISS ScanBox is verkrijgbaar in verschillende modellen voor verschillende productafmetingen en toepassingen. Allround systemen zijn beschikbaar, evenals gespecialiseerde oplossingen voor specifieke vereisten. De ZEISS ScanBox systemen voor kleine onderdelen zijn compact, terwijl de grotere 3D-meetmachines in een vaste positie kunnen worden gebruikt voor kwaliteitscontrole in de productie. Ze zijn ook perfect voor het uitproberen van gereedschap en productontwikkeling.

    Jouw voordeel: oplossingen op maat, ook voor jouw branche

  • Effectief analyse-instrument

    Effectief analyse-instrument

    Alles-in-één: scannen, inspecteren en rapporteren

    Onze kracht is de combinatie van hardware en software: ZEISS ScanBox omvat alle processtappen - van programmering en geautomatiseerde digitalisering tot inspectie en rapportage. De software ZEISS INSPECT genereert automatisch GD&T-informatie en snij- en gatposities. Hierdoor kun je noodzakelijke correcties direct doorvoeren dankzij de eenvoudig te begrijpen resultaten.

    Jouw voordeel:complete oplossing voor eenvoudige of complexe inspecties

  • In goed gezelschap

    In goed gezelschap

    OEM bewezen en hoge reputatie wereldwijd

    In de productie overtuigt de 3D-meetmachine met zijn robuustheid, meetsnelheid en compensatie van temperatuurschommelingen. Zelfs onder zware omstandigheden krijg je traceerbare resultaten. Vandaag de dag heeft de ZEISS ScanBox zich al wereldwijd gevestigd als het favoriete meetsysteem voor productiecontrole en kwaliteitsborging in een groot aantal industrieën, zoals de auto-industrie, lucht- en ruimtevaart of energie.

    Jouw voordeel:Hoge procesbetrouwbaarheid en lange levensduur van het systeem

Virtuele meetkamer in ZEISS INSPECT

Virtuele meetkamer in ZEISS INSPECT Pro

Echte omgeving in een virtuele simulatie

De virtuele meetkamer (VMR) is de centrale besturings- en meetsoftware voor alle elementen van de optische 3D-meetmachines. Het geeft de echte omgeving in een virtuele simulatie weer. De VMR bestaat uit een robot met één sensor, de programmering, inclusief de kinematica van de robottrajecten, het onderdeel en het meetplan. Dankzij de VMR heeft de gebruiker geen speciale robotvaardigheden nodig. Alle robotbewegingen worden vóór de uitvoering gesimuleerd in de virtuele meetruimte en gecontroleerd op veiligheid.
