Optisch 3D-scannen

ZEISS ATOS LRX

De specialist voor 3D-scannen van grote onderdelen

De ZEISS ATOS LRX biedt snelle, nauwkeurige, full-field gegevensverzameling voor grote meetbereiken. Met een ultraheldere laserlichtbron en een meetbereik tot vier vierkante meter legt het tot 2 × 12 miljoen coördinaatpunten vast in een enkele scan, waardoor het meetproces wordt versneld.

Nauwkeurige gegevensverzameling voor grote onderdelen
Gegevens met hoge resolutie, zelfs voor complexe geometrieën
Robuust ontwerp voor industriële toepassingen


      Snelle, full-field gegevensverzameling voor grote meetbereiken

    Met een ultraheldere laserlichtbron en een meetbereik tot vier vierkante meter biedt de ZEISS ATOS LRX snelle, nauwkeurige en full-field gegevensverzameling. De sensor registreert tot 2 × 12 miljoen coördinaatpunten met slechts één scan.

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

3D-scansysteem voor industriële toepassingen

De sensor voldoet aan de hoge metrologische eisen van industriële gebruikers. De 3D-scanner werkt met ZEISS INSPECT, de algemeen erkende standaard in 3D-metrologie, en leidt u vloeiend door de volledige workflow van scannen, inspecteren en rapporteren.

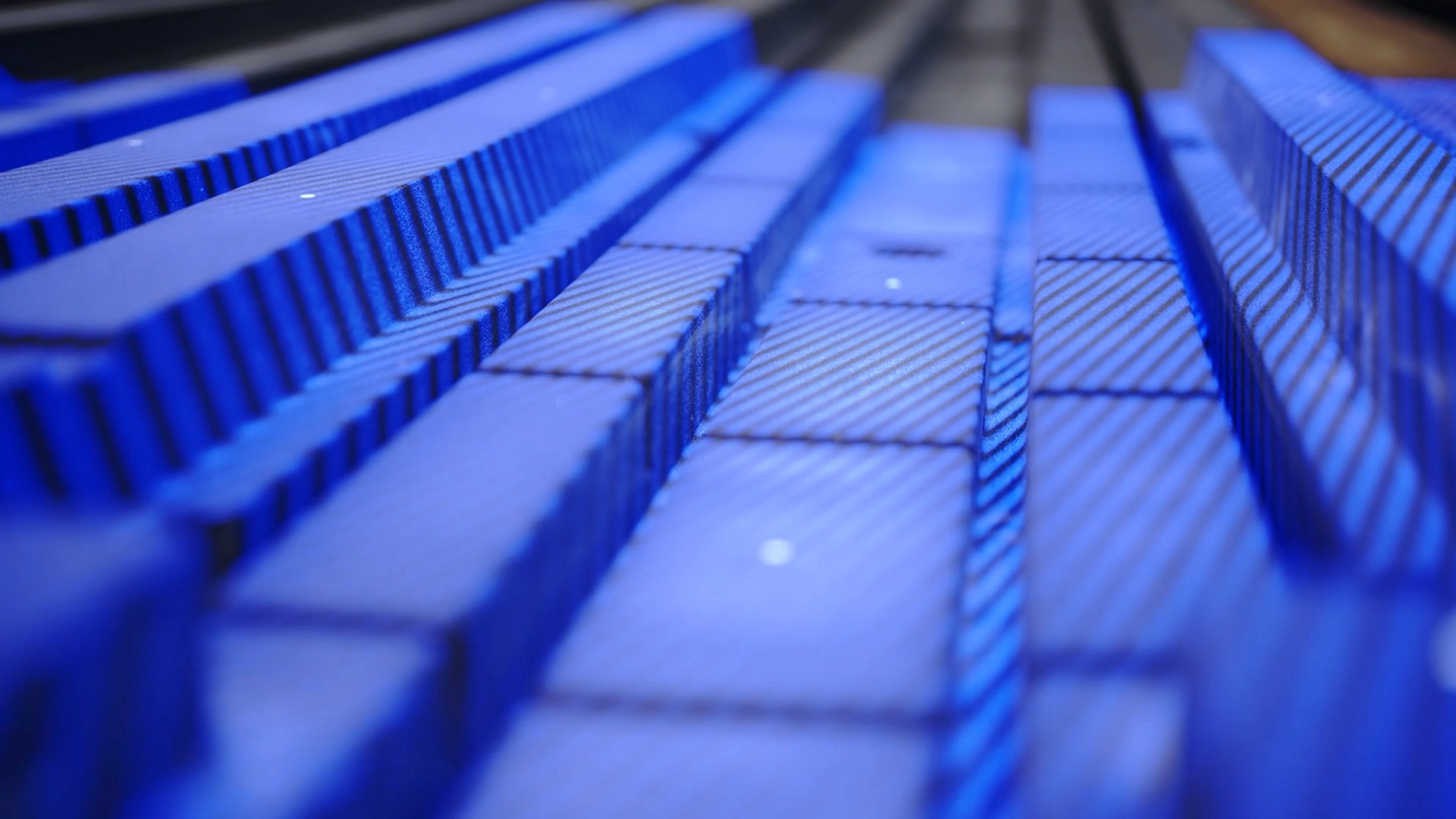

Snelle digitalisering, hogeresolutiegegevens

ZEISS ATOS LRX biedt nauwkeurige, full-field hogeresolutiegegevens, zelfs van complexe geometrieën en vrije-vormoppervlakken. De ultraheldere laserlichtbron in combinatie met het grote meetbereik vermindert het aantal benodigde scans.

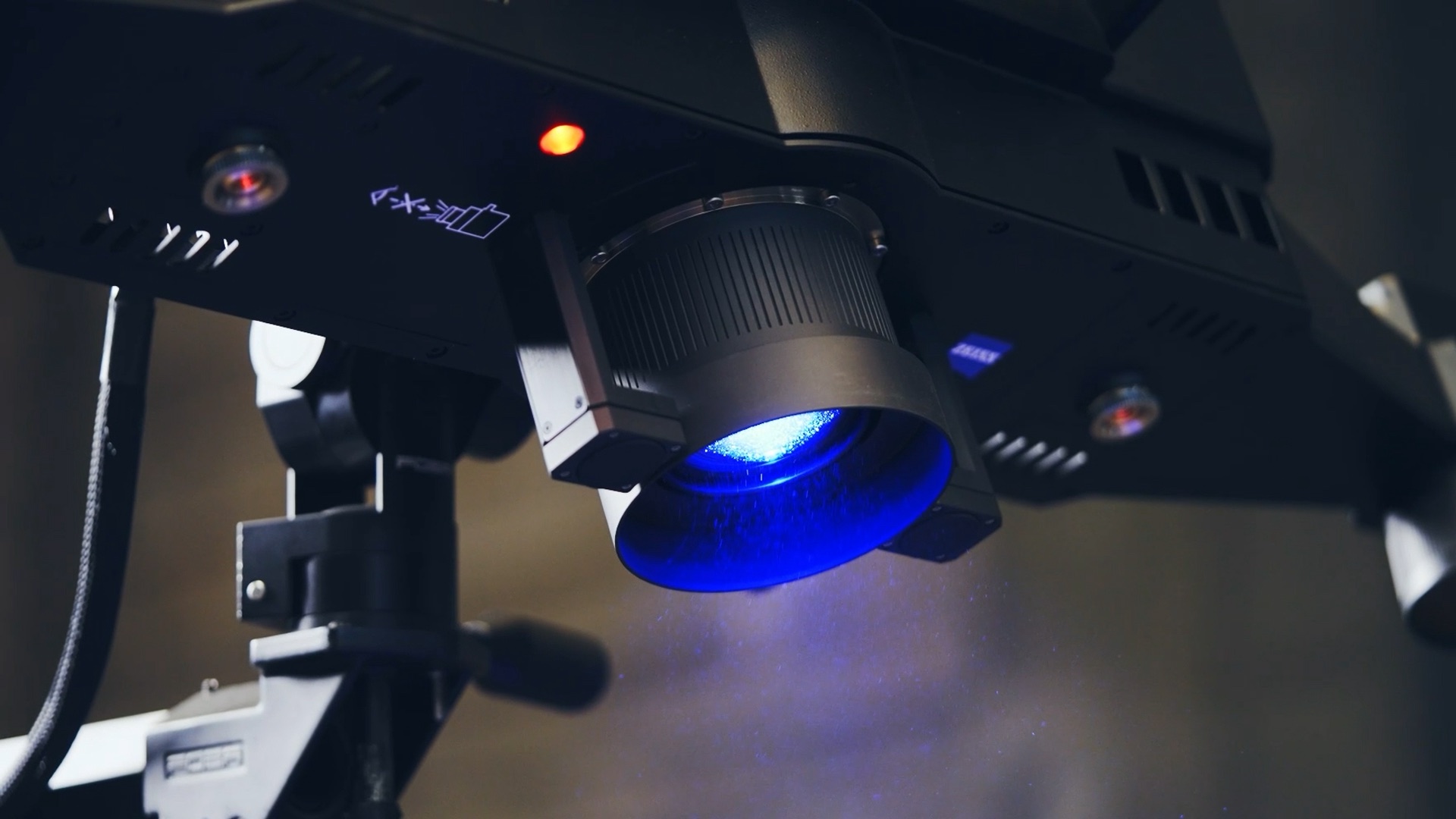

Robuust ontwerp

De sensor is ontworpen voor industriële toepassingen. De robuuste behuizing is beschermd tegen stof en spatwater. Om betrouwbaar en nauwkeurig te werken, zelfs in zware productieomgevingen, controleert het systeem zelf de kalibratiestatus.

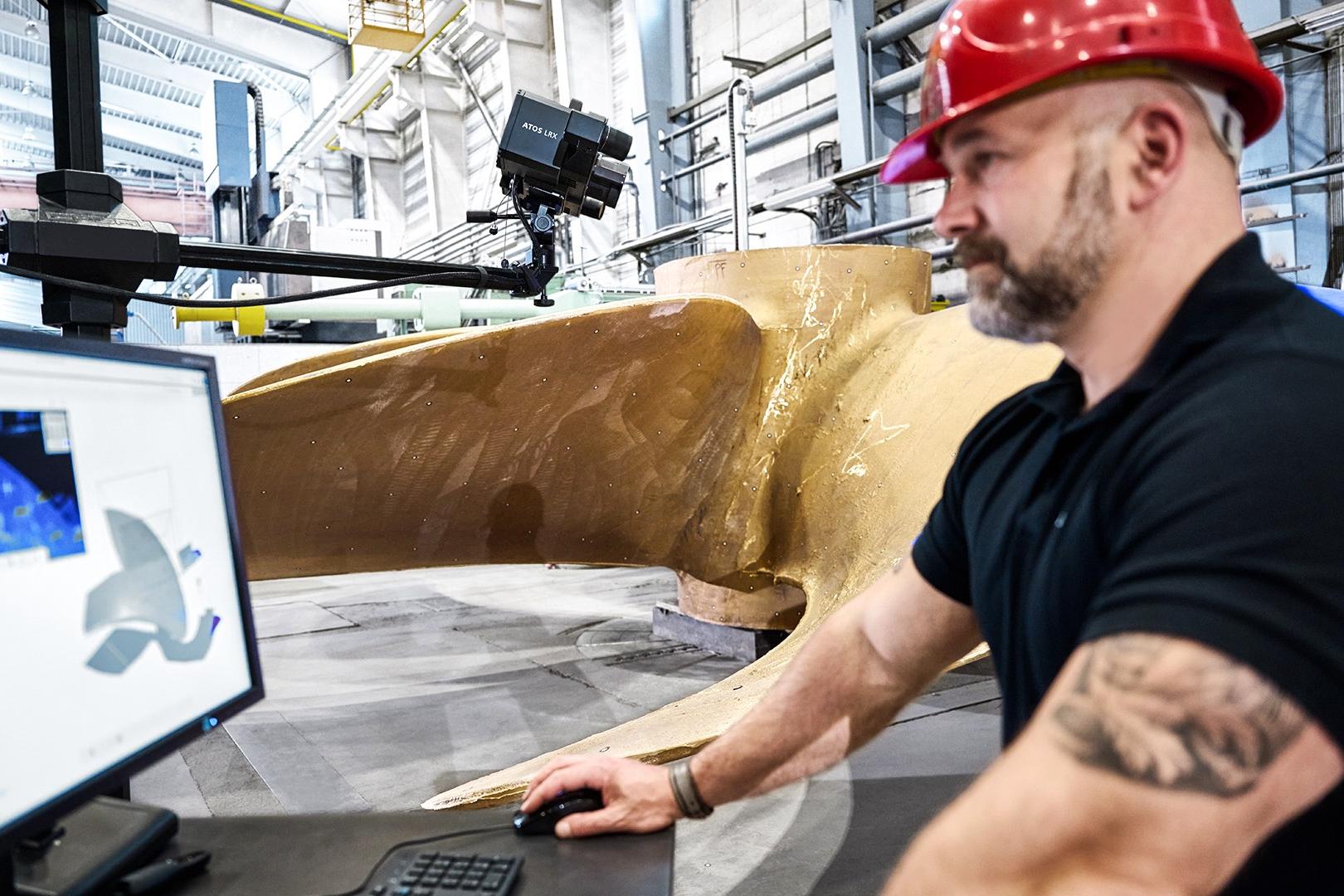

Alles-in-éénsoftware

Scannen, inspecteren en rapporteren met één softwareprogramma: De sensor wordt beheerd door ZEISS INSPECT. De software ondersteunt 3D scan- en inspectieprocessen door middel van gedetailleerde analyses en rapportagefuncties.

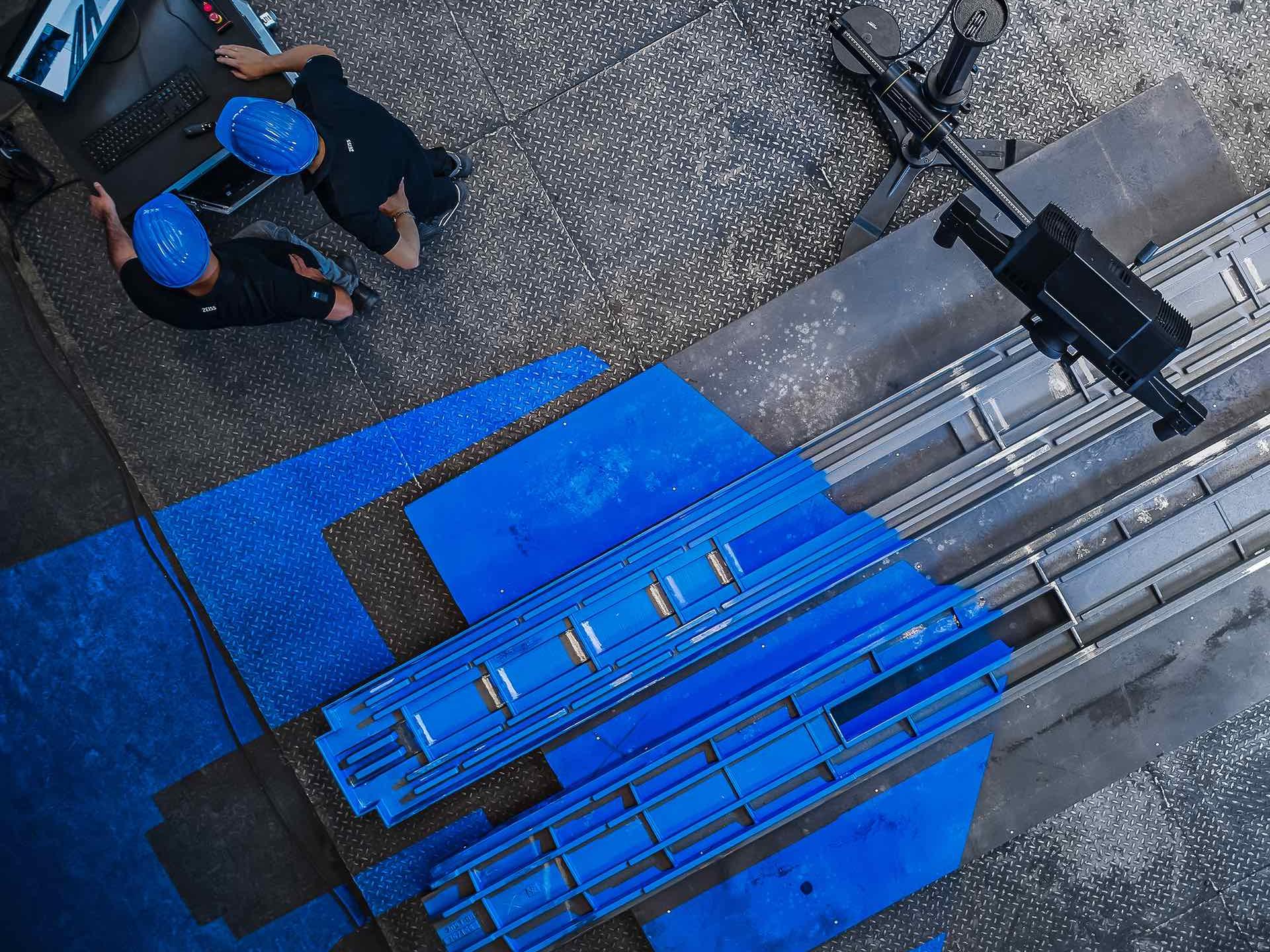

Laserlichtbron van de volgende generatie

De ZEISS ATOS LRX is uitgerust met een geavanceerde, ultraheldere laserlichtbron waarmee 3D-scans kunnen worden gemaakt, zelfs bij slecht omgevingslicht. Doordat het systeem grote meetbereiken vastlegt, is het de eerste keuze voor het snel scannen van grote oppervlakken, zelfs als deze donker of glanzend zijn, en levert het nauwkeurige hogeresolutiegegevens.

De geïntegreerde laserlichtcompressor bundelt verschillende laserbronnen en genereert een zeer helder licht. Deze kan het gehele meetbereik van maximaal vier vierkante meter belichten met korte belichtingstijden, waardoor het scanproces wordt versneld.

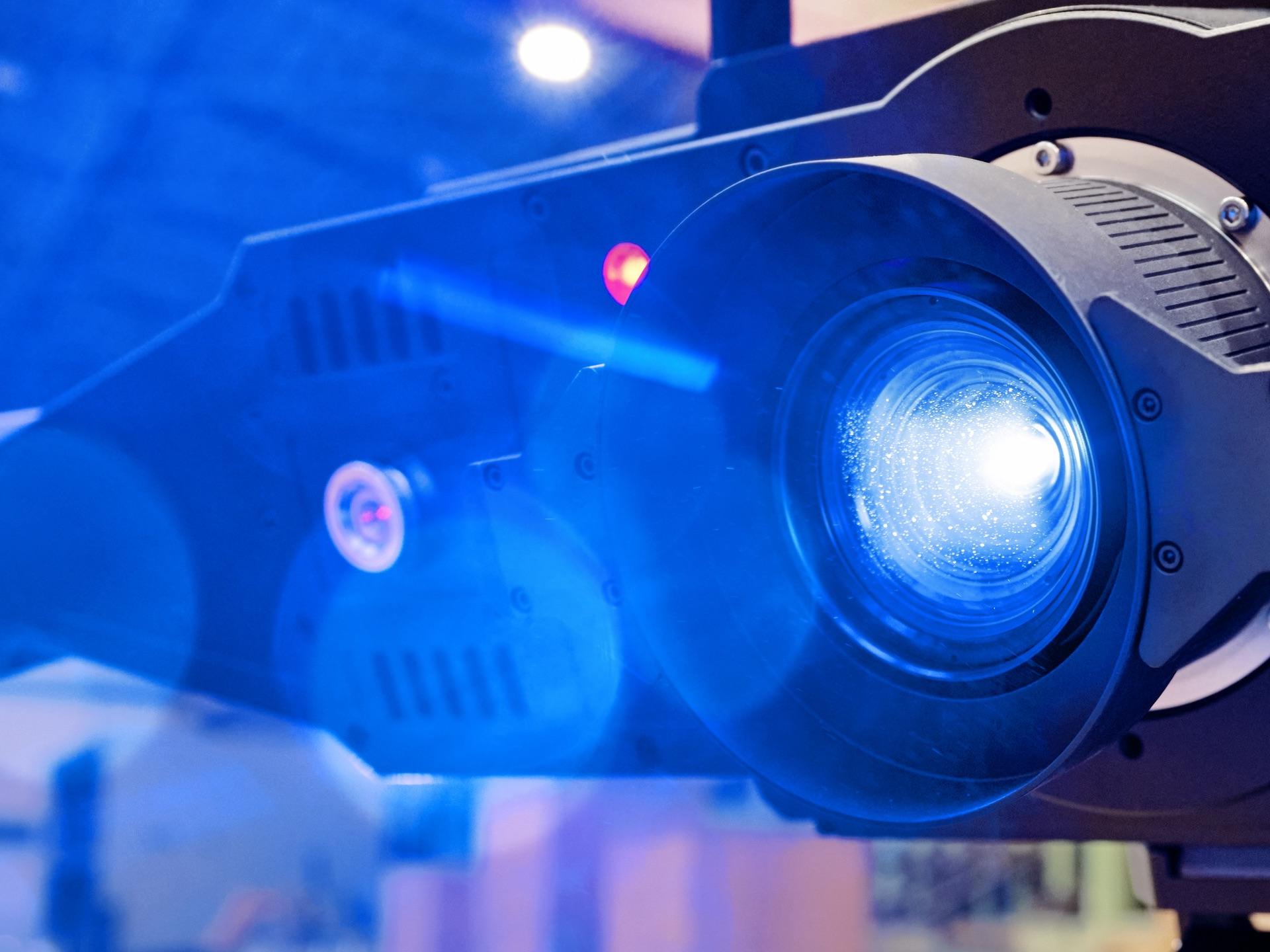

De ZEISS ATOS LRX biedt maximale veiligheid bij handmatig gebruik, ondanks het laserlicht: Een geïntegreerde sensor controleert de veiligheidsafstand tot de gebruiker via radar en vermindert indien nodig de lichtsterkte. Omdat het systeem daarom in de onkritische laserbeschermingsklasse 2 valt, kan het zonder verdere beschermende maatregelen worden gebruikt.

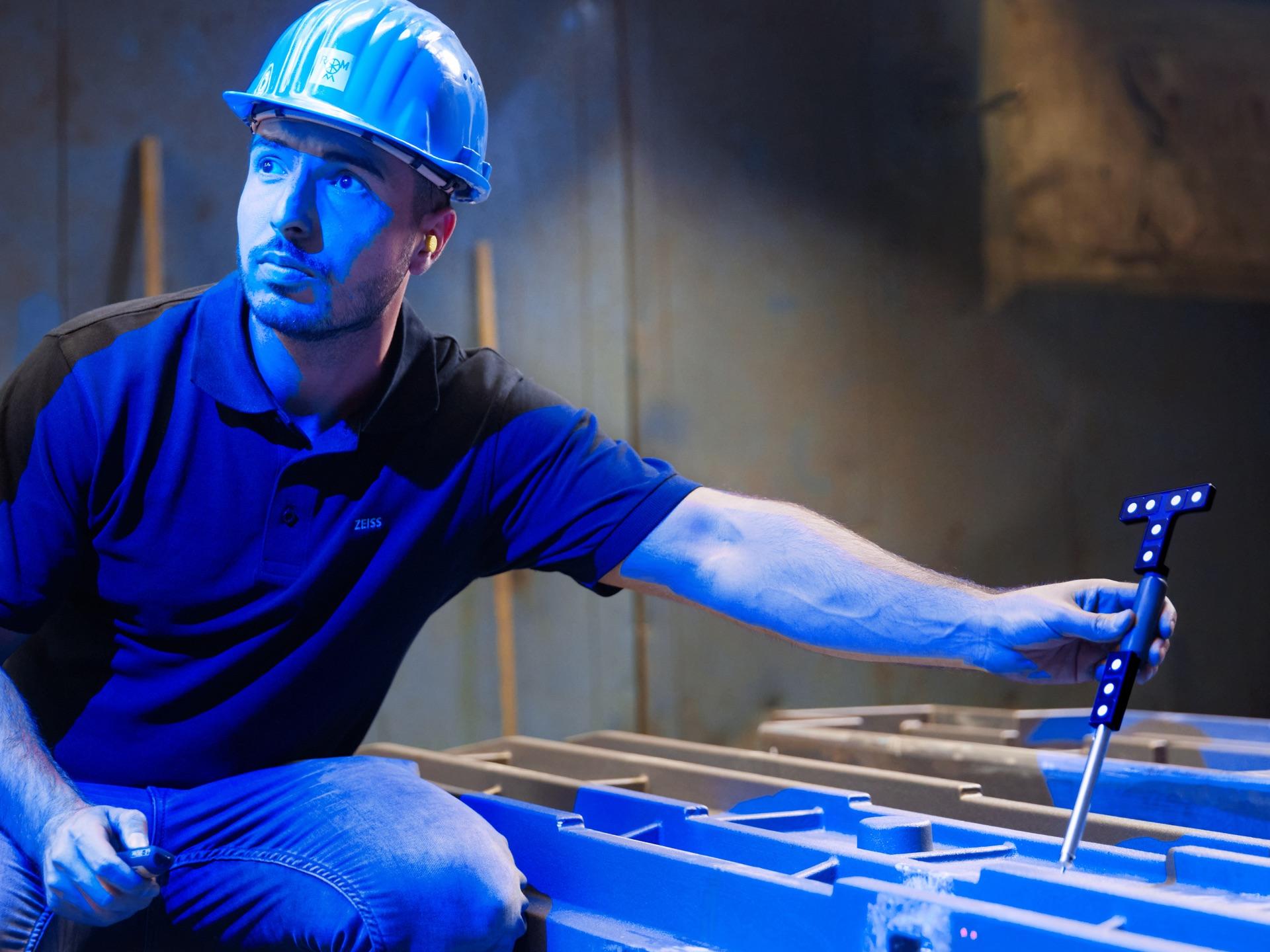

De ZEISS ATOS LRX ondersteunt interactieve functies zoals metingen met een tastersysteem, live tracking en retroprojectie. De sensor kan worden bestuurd via een computer of afstandsbediening.

Efficiënt hulpmiddel voor analyse

ZEISS INSPECT biedt alles uit één hand

Scannen, inspecteren en rapporteren: De software begeleidt je door de hele workflow. Bestudeer de nominaal/feitelijk vergelijkingen en de GD&T toleranties. Voer noodzakelijke correcties direct door dankzij eenvoudig te begrijpen resultaten. Gebruik ZEISS INSPECT om volledig te analyseren, uitgebreide rapporten te ontvangen en meetresultaten te integreren in bestaande processen.

Meer informatie vinden

Gebruiksvriendelijk en betrouwbaar

ZEISS INSPECT

De gehele workflow wordt geregeld door de krachtige ZEISS INSPECT-software: De 3D-scanner genereert full-field gegevens en kan daaruit elke gewenste inspectie of analyse afleiden. De consistente gebruikersinterface maakt de bediening intuïtief en gebruiksvriendelijk, van gegevensverzameling tot inspectie en rapportage.

Meer informatie

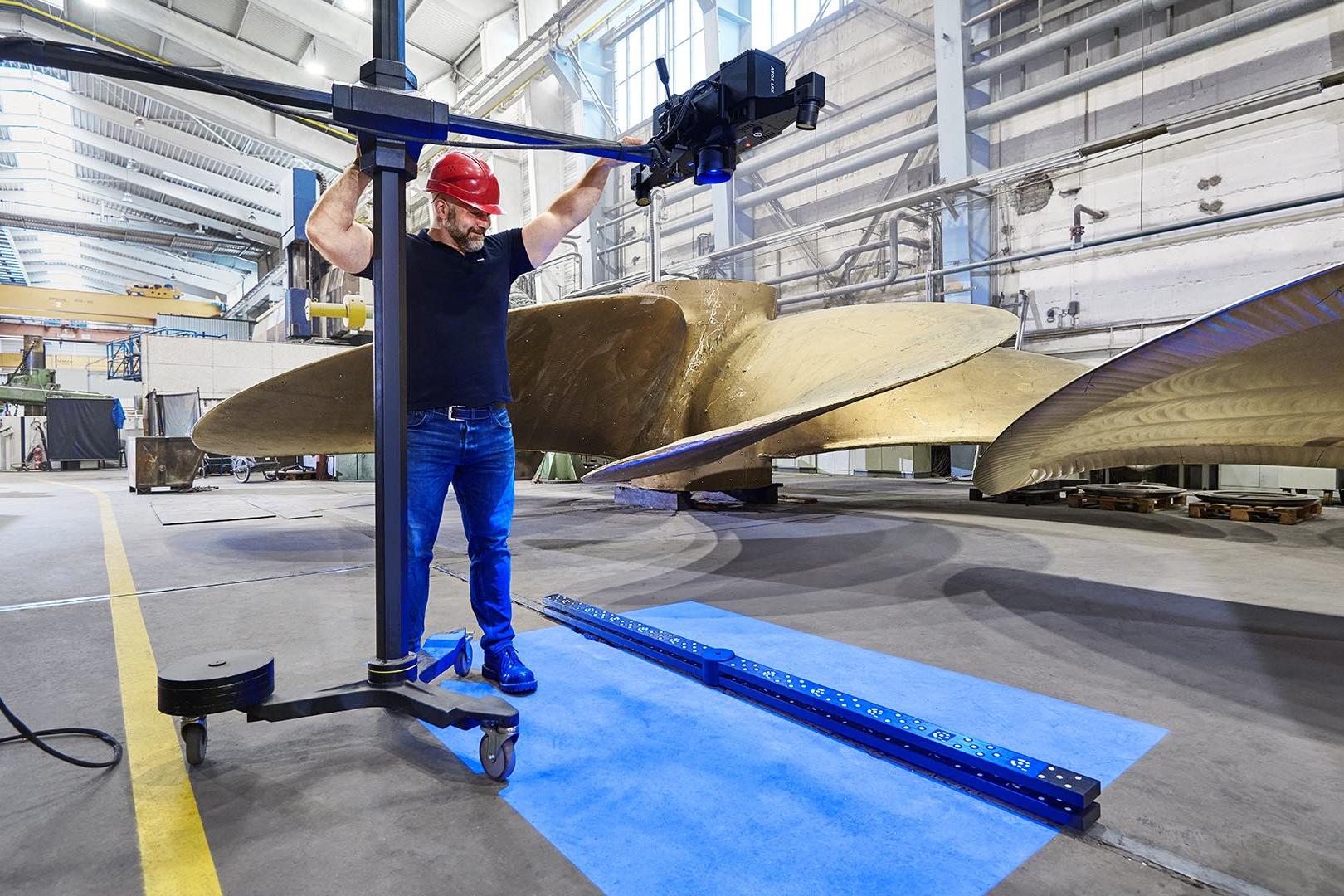

HyperScale - herkalibratie zonder vertraging

De nieuwe softwarefunctie HyperScale is ontworpen voor zeer snelle kalibratie op locatie. Met slechts één enkele meting van een DAkkS-gecertificeerde lengtestandaard is de kalibratie voltooid.

ATOS 5-productlijn

ATOS-sensoren zijn specifiek ontwikkeld om te voldoen aan de metrologische eisen in de industrie. Ze leveren absoluut nauwkeurige en traceerbare meetresultaten, zelfs onder zware omstandigheden. De 3D-sensoren werken met structureel blauw licht en voeren contactloze scanbewerkingen uit.

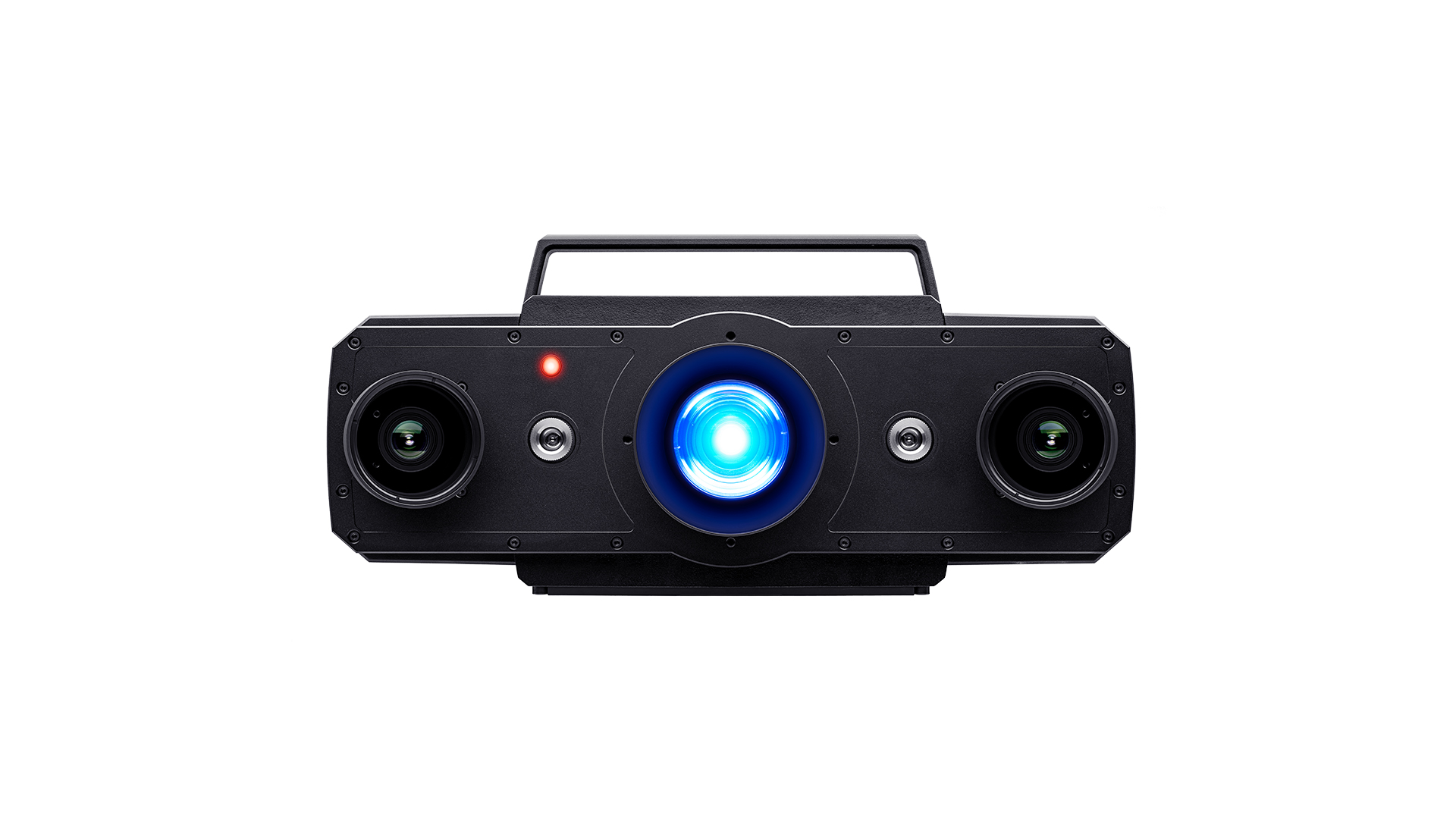

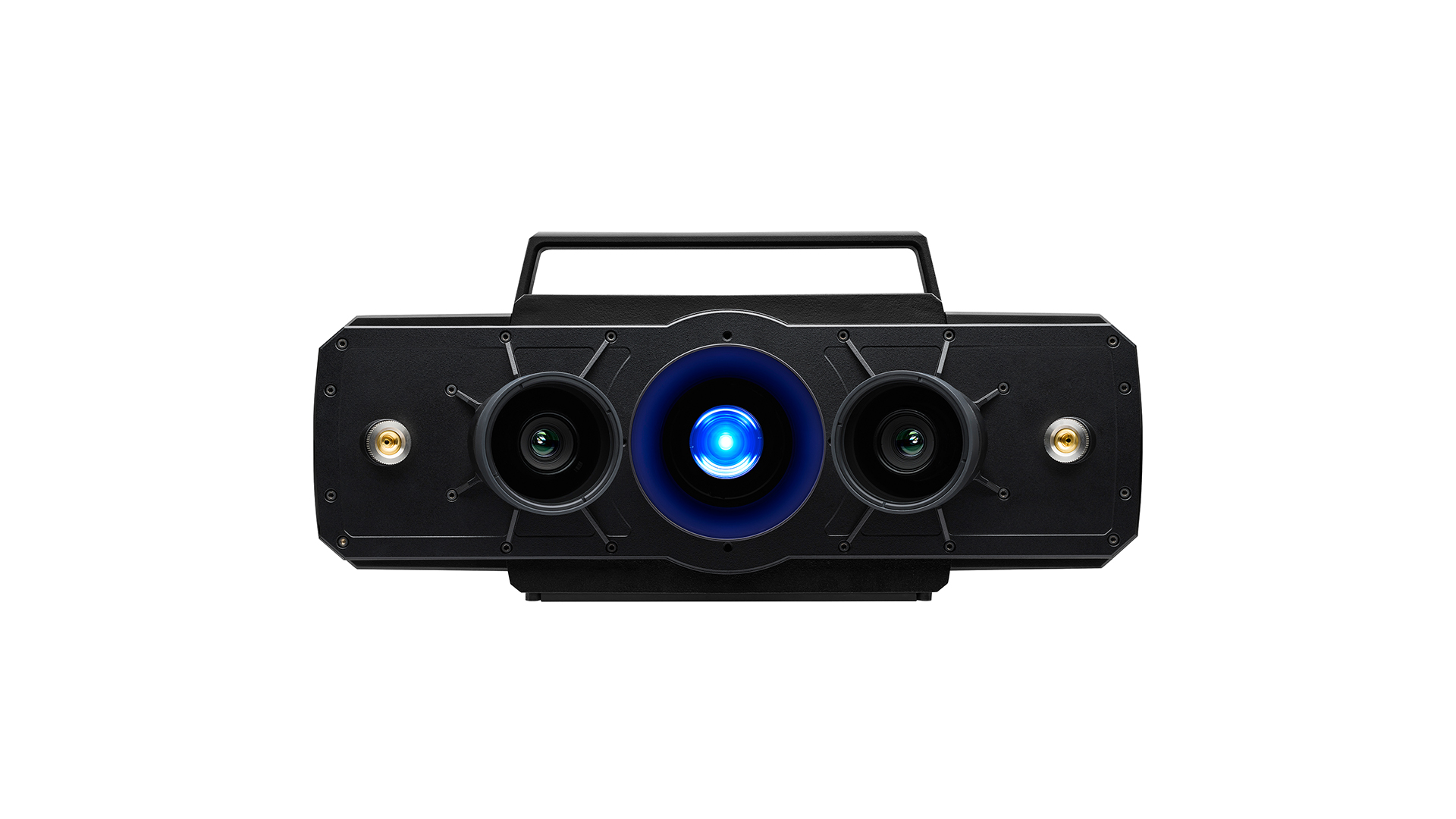

	ZEISS ATOS LRX	ATOS 5 for Airfoil	ATOS 5	ATOS 5X
Technische gegevens
Uw systeem voor:	3D-scannen van zeer grote oppervlakken	nauwkeurig scannen van de kleinste details	3D-scansysteem met hoge snelheid	geautomatiseerd scannen van grote oppervlakken
Lichtbron	LASER	LED	LED	LASER
Meetpunten per scan	12 m	12 m	8 of 12 m	12 m
Werkafstand	1810 mm	530 mm	880 mm	880 mm
		Meer informatie	Meer informatie	Meer informatie

Krachtig in vele industrieën

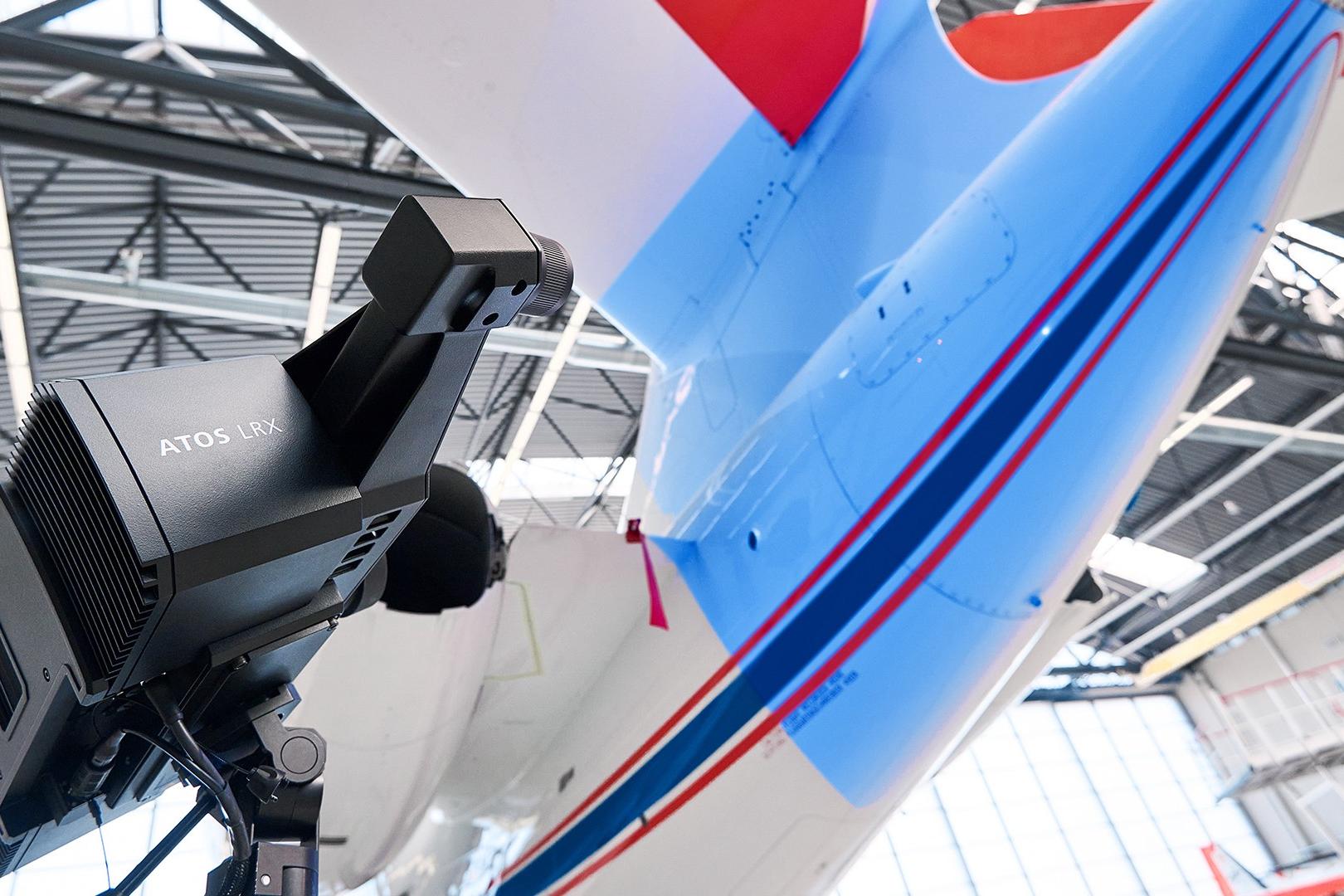

Lucht- en ruimtevaart

In de lucht- en ruimtevaart wordt de ZEISS ATOS LRX gebruikt voor het inspecteren van structurele onderdelen, zoals de romp, vleugelribben, staart en vleugels. De sensor wordt ook gebruikt voor het digitaliseren van de buitenkant van de romp, bijvoorbeeld om klinknagels en de speling tussen panelen te controleren. De meetresultaten versnellen ook onderhoud en reparatie, omdat ze defecten aan het oppervlak laten zien.

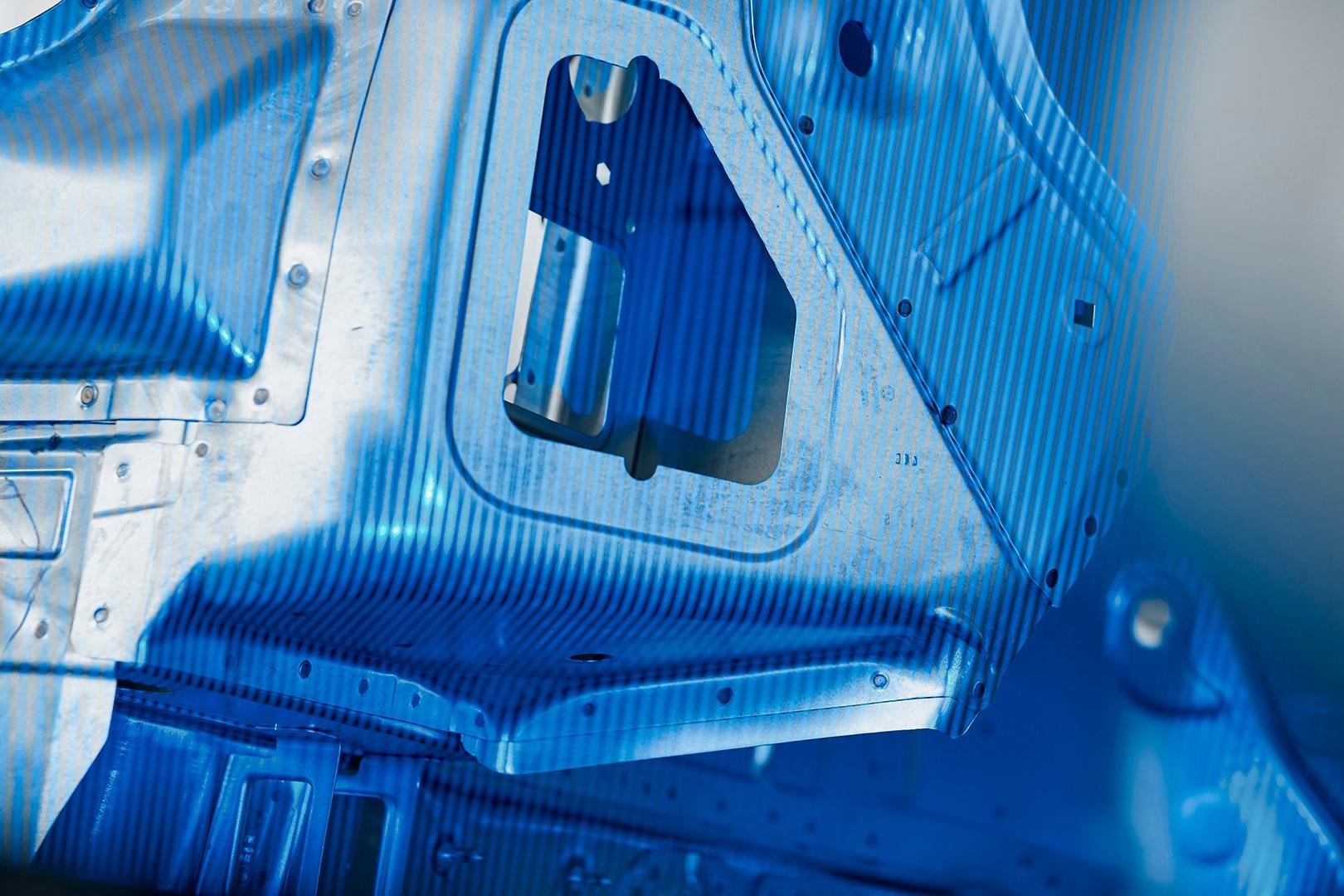

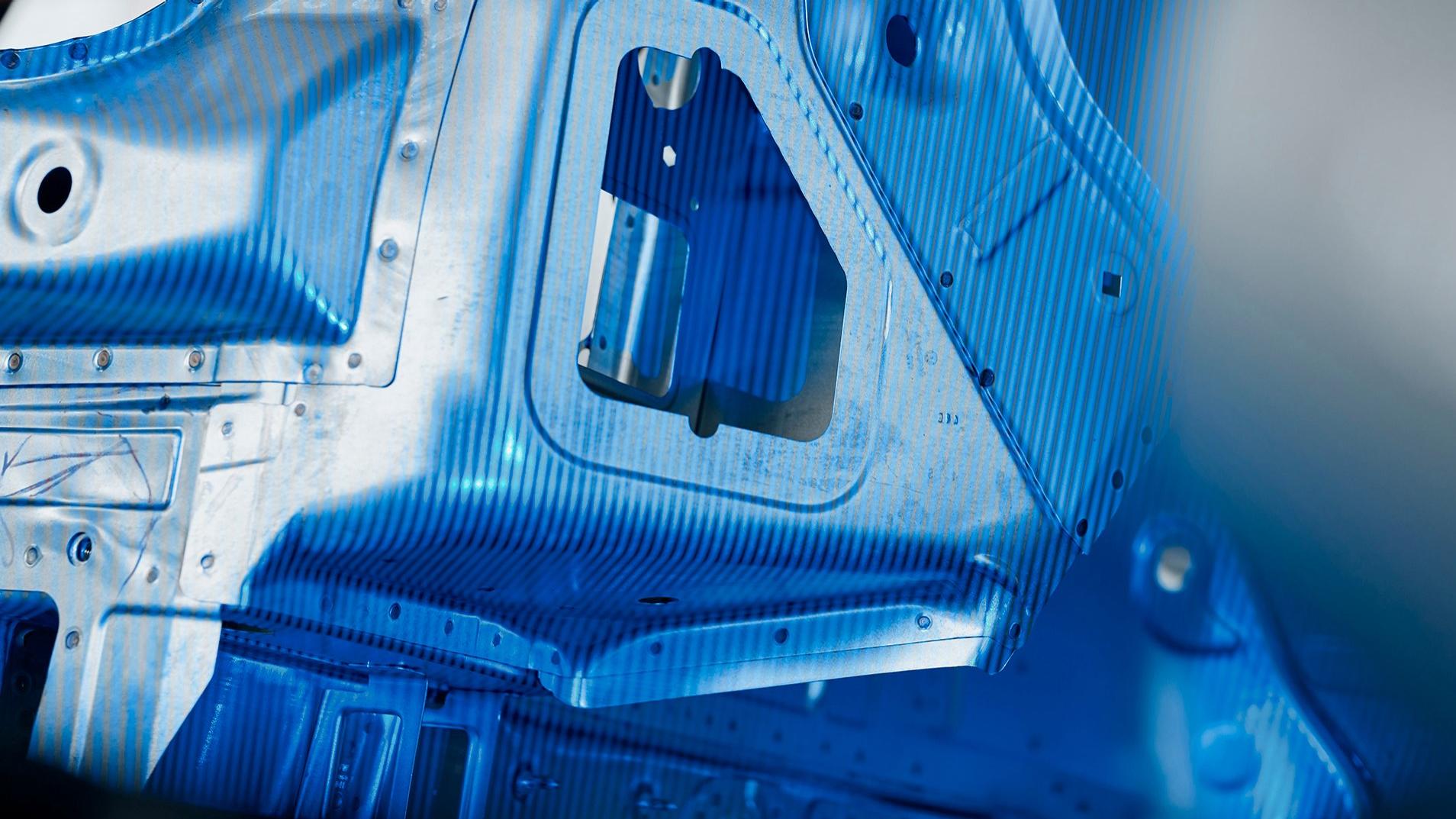

Auto-industrie

De ZEISS ATOS LRX wordt gebruikt voor het digitaliseren van oppervlakken van bijvoorbeeld kleimodellen van auto-ontwerpen. Dankzij het grote meetbereik biedt de sensor een snelle nominaal-actueelvergelijking nadat de klei op het model is aangebracht. Bij crashtests kan de ZEISS ATOS LRX snel 3D-scans maken van crashvoertuigen.

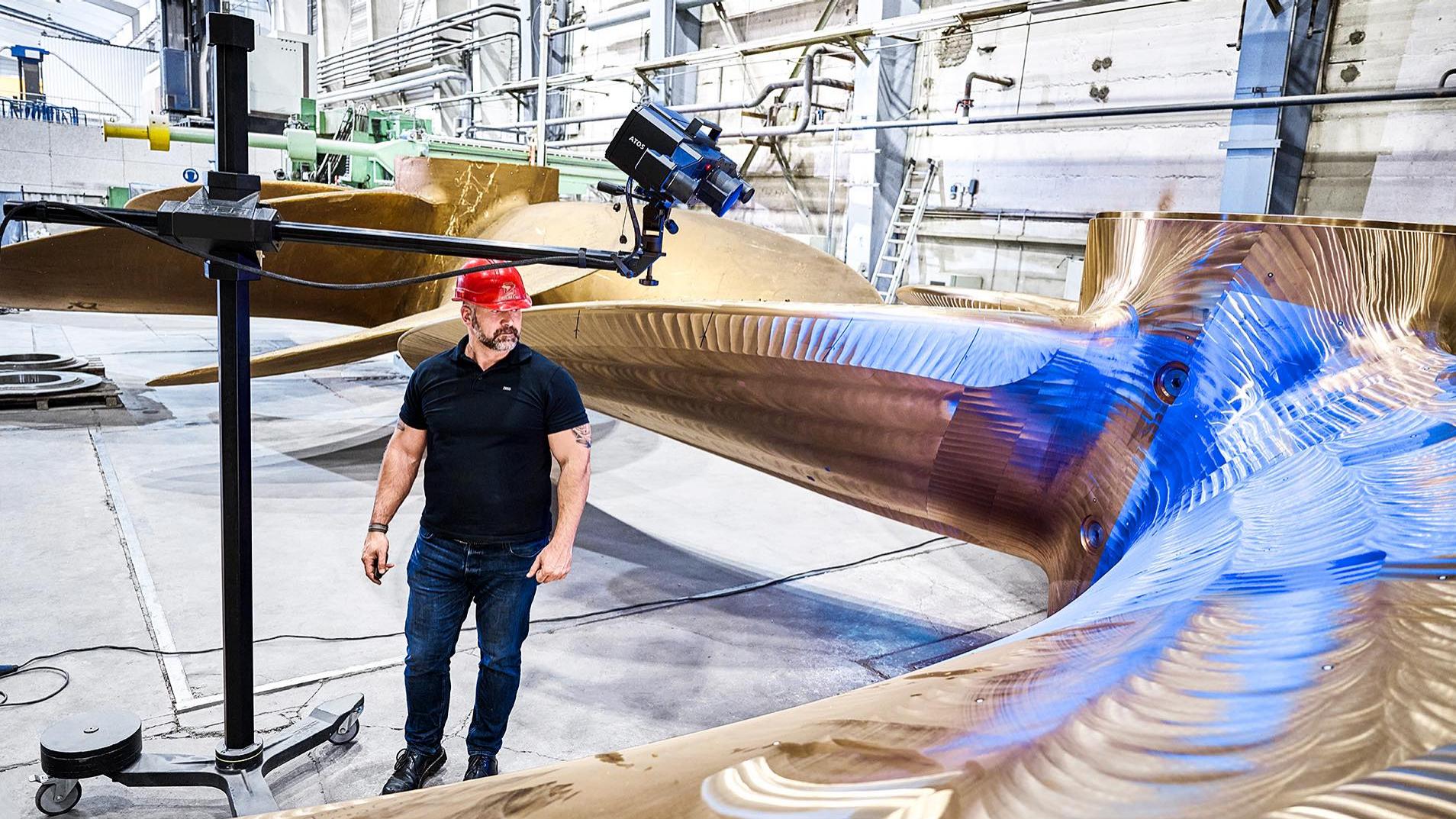

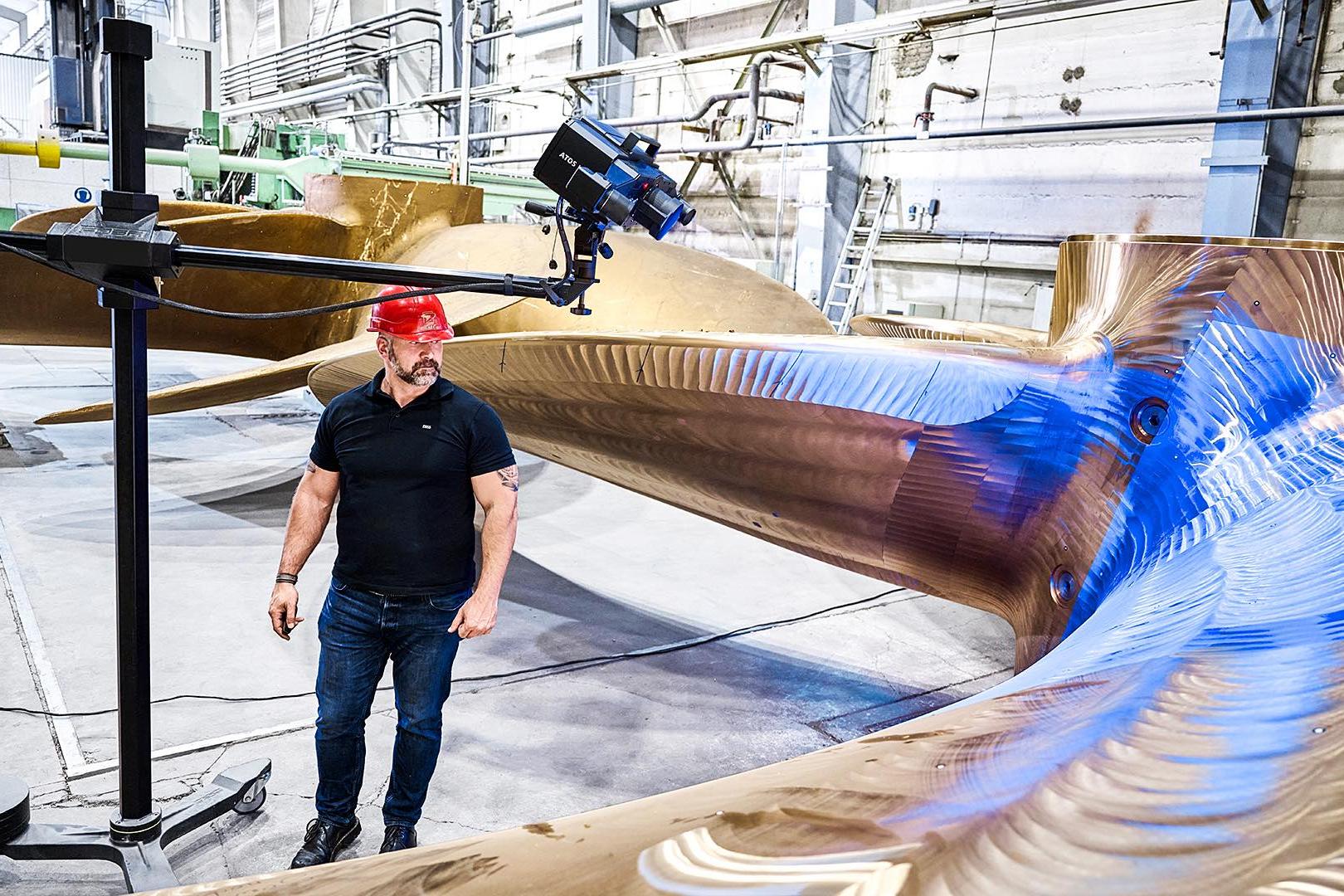

Scheepsbouw

De 3D-scanner digitaliseert het volledige oppervlak van scheepsschroeven en levert belangrijke informatie voor onderhoud en reparatie, zoals schade aan de scheepsromp.

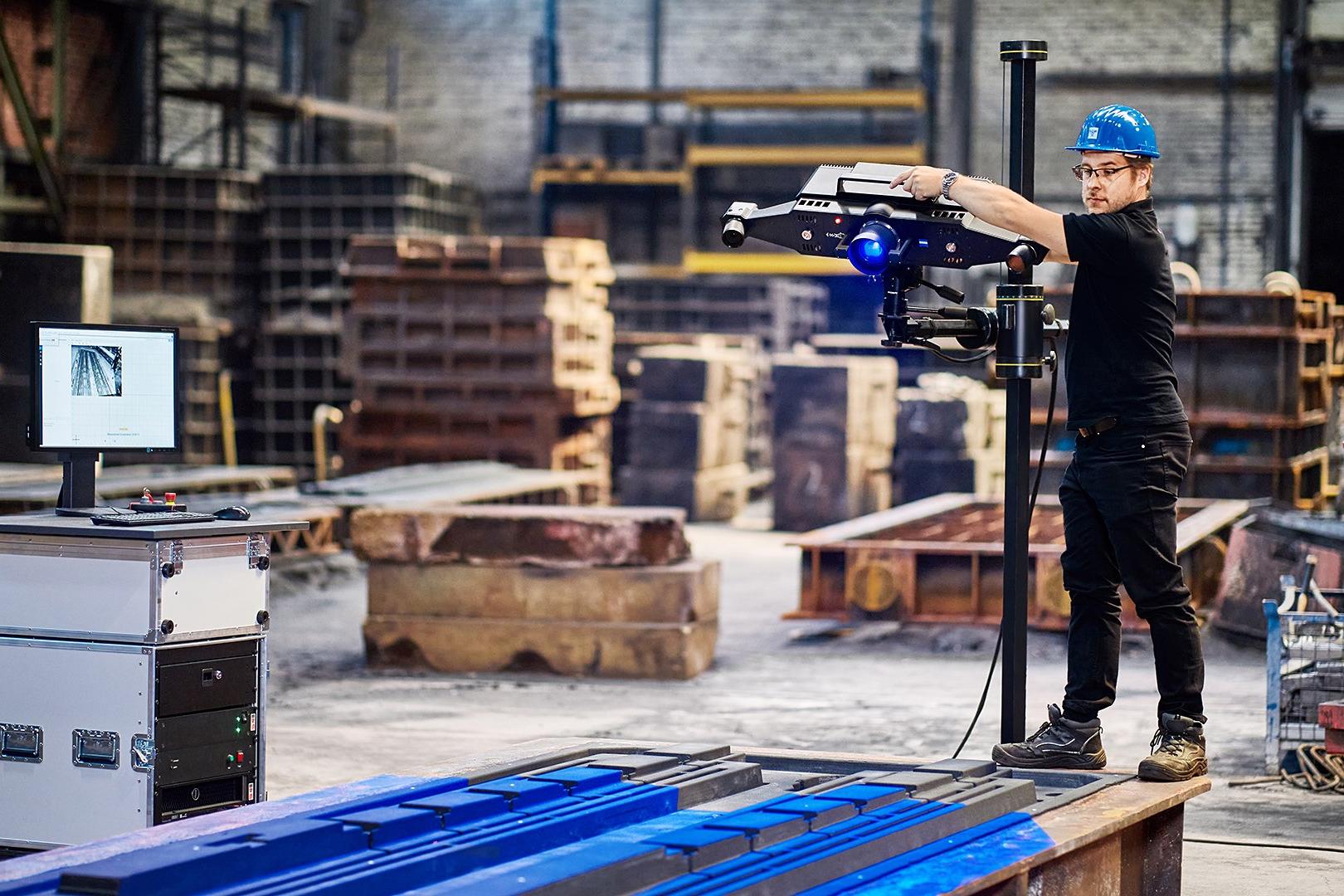

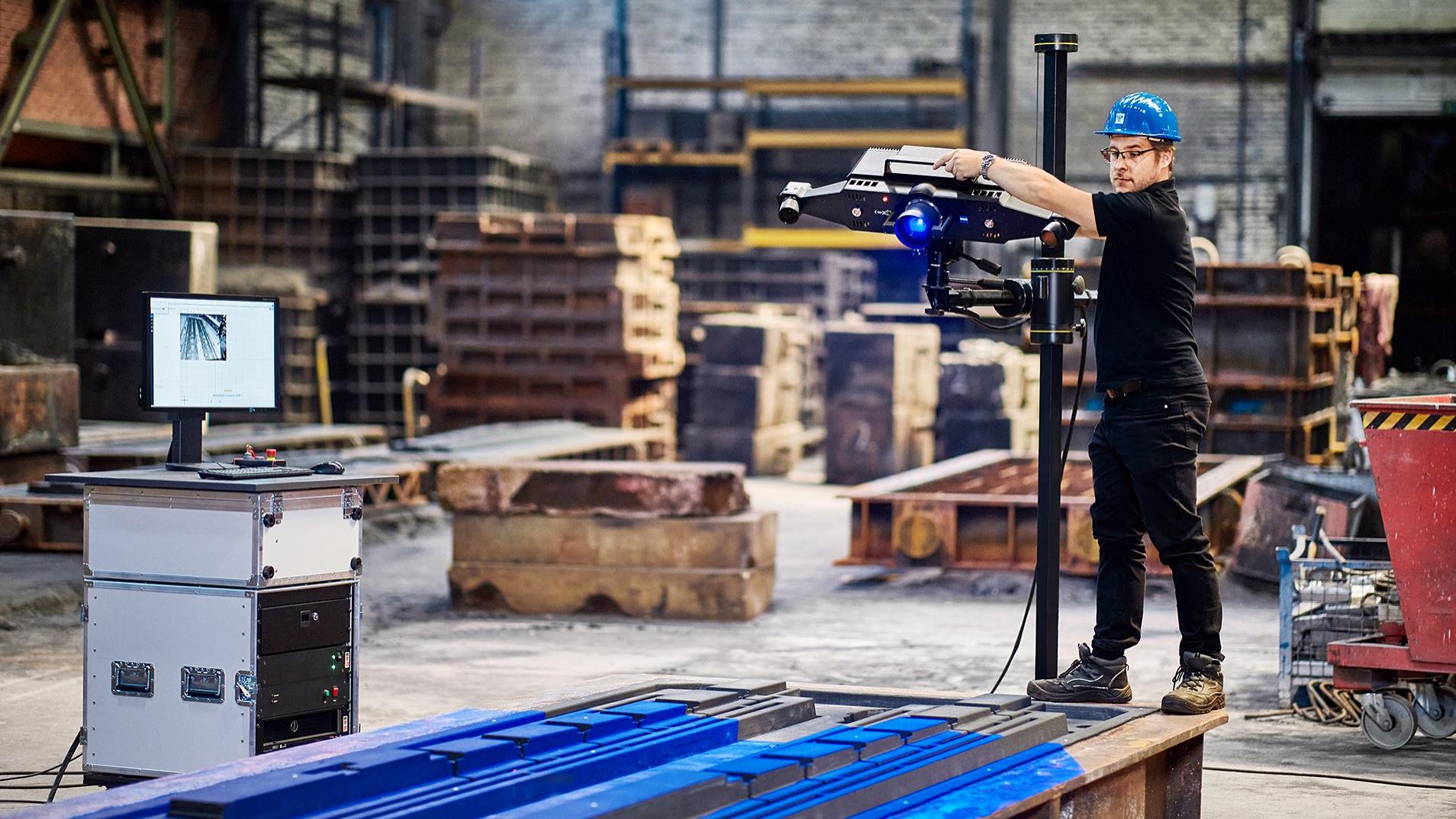

Productie van gereedschap en machinebouw

De ZEISS ATOS LRX optimaliseert het ontwerp van onderdelen en gereedschap. Met de sensor kunnen modellen, matrijshelften en gegoten vormstukken, zoals voor vormgereedschap, in hoge resolutie worden gedigitaliseerd. In de machinebouw versnelt de 3D-scanner de kwaliteitscontrole van grote, gelaste constructies.

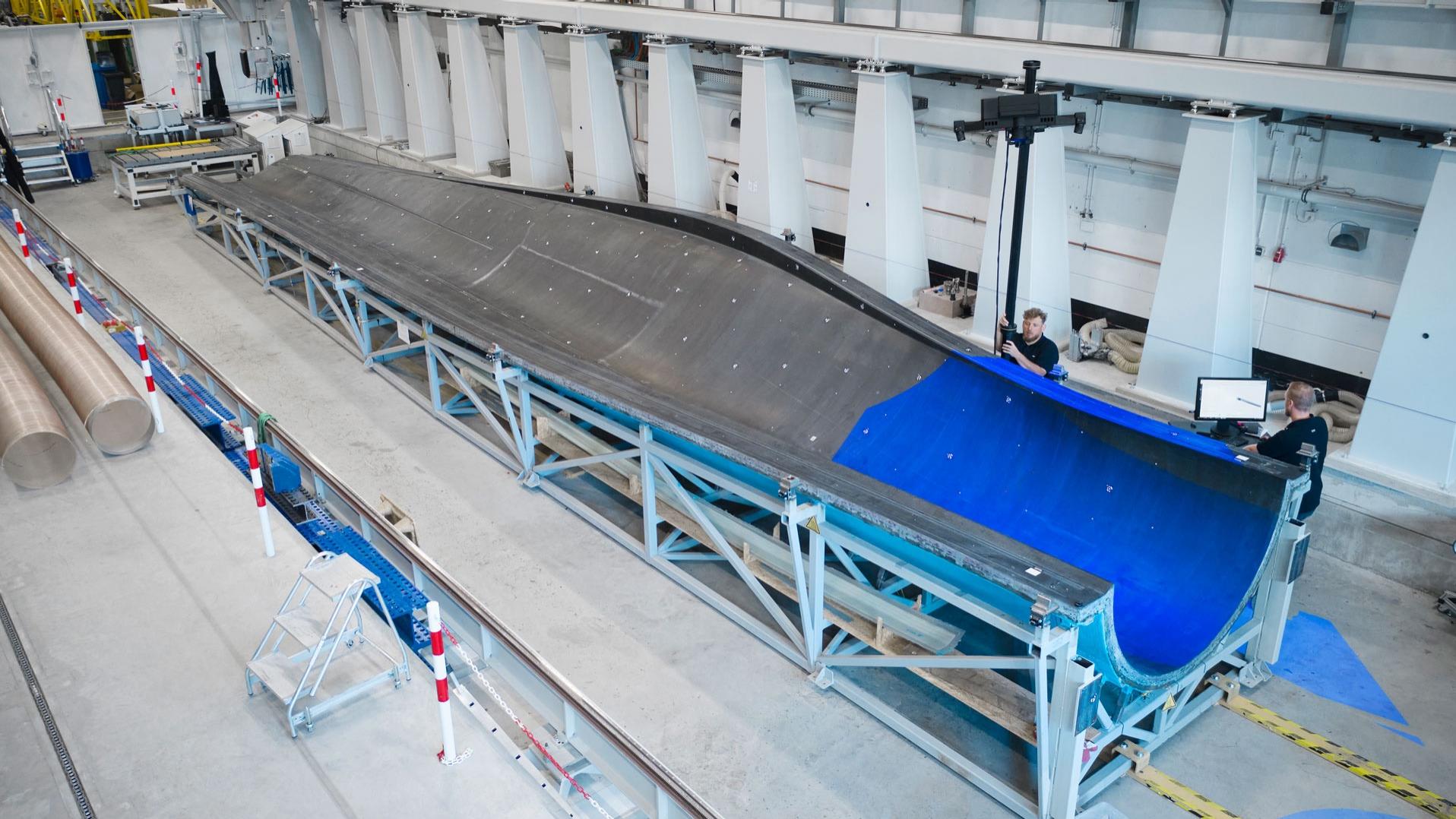

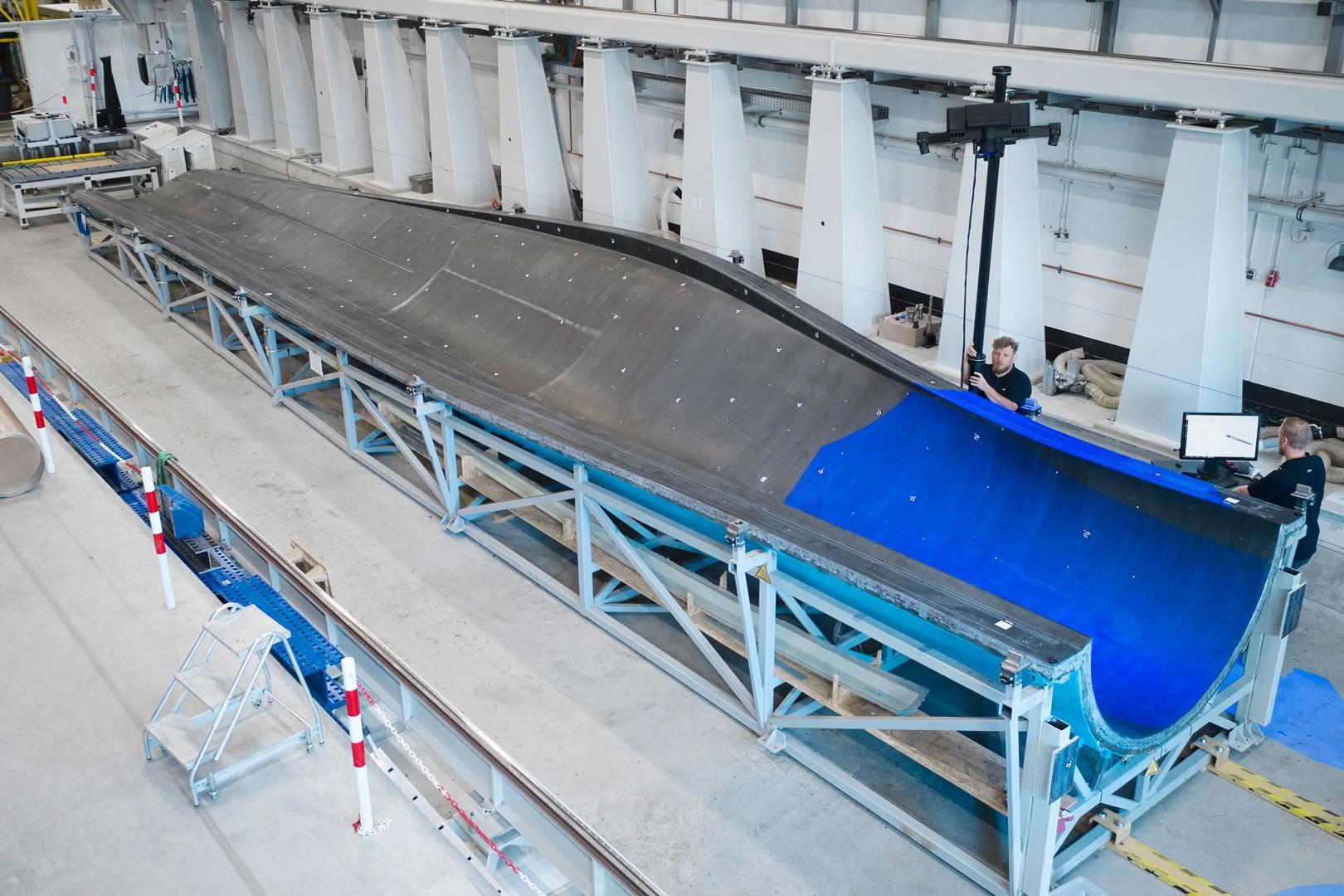

Windenergie

Bij het ontwerp en de productie van windturbines meet de ZEISS ATOS LRX rotorbladen, mallen en behuizingen van windturbines.


      Exclusieve klantinzichten: Siempelkamp Gießerei

    Samen met ZEISS heeft het Duitse Siempelkamp Gießerei de grootste contactloze robotmeetcel ter wereld geïnstalleerd. Het hart van de meetcel is de ZEISS ATOS LRX 3D-scanner, die speciaal is ontwikkeld voor grote meetbereiken en robuuste omgevingen. Dankzij de krachtige laserlichtbron levert deze in zeer korte tijd full-field gegevens. De software visualiseert automatisch full-field afwijkingen tussen de actuele 3D-coördinaten en de CAD-gegevens. Op basis van deze informatie kan de gieterij kwaliteitsafwijkingen zo snel mogelijk identificeren, analyseren en verhelpen.
