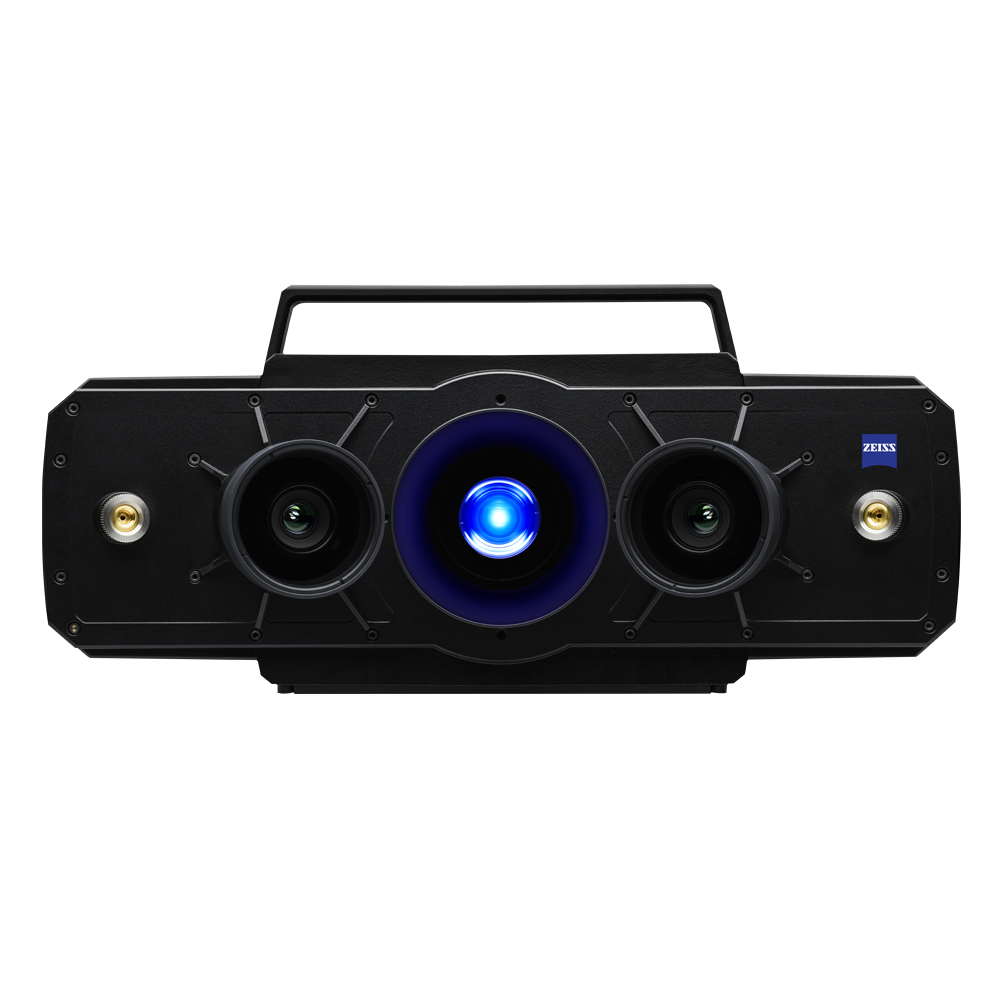

ATOS 5 for Airfoil

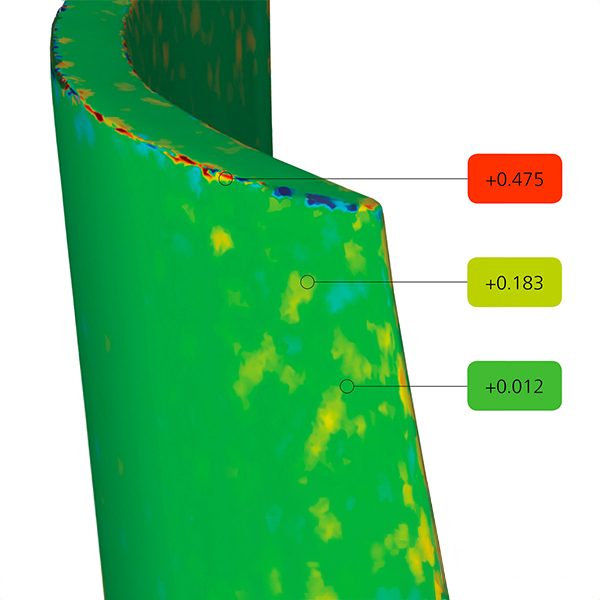

Een 3D-weergave van oppervlakte-afwijkingen ten opzichte van het CAD- of masternet is standaard in ZEISS-technologie. Oppervlaktevergelijkingen worden meestal gebruikt bij de ontwikkeling van nieuwe producten om problemen in het productieproces te zoeken. Er kunnen vergelijkingen worden gemaakt in meerdere uitlijningen, waaronder best-fit naar CAD of RPS. Deze krachtige tool onthult productdetails die traditionele tools niet kunnen bieden.

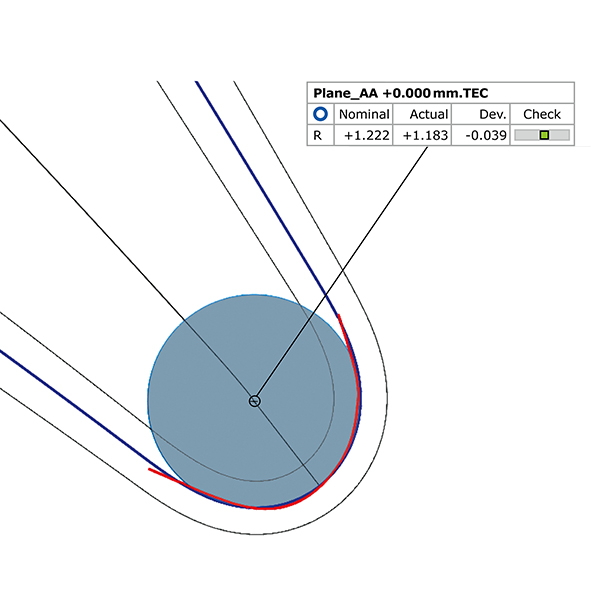

Het creëren van het randpunt is een standaardfunctie en wordt bepaald door het doorsteekpunt van de camberlijn aan de voor- of achterrand met de zuig- en drukzijde van de airfoil. Met expert-parameters kunnen punten langs de camberlijn worden verplaatst. Randcirkels zijn ook automatisch en genereren elementen aan de voor- of achterrand van de airfoil.

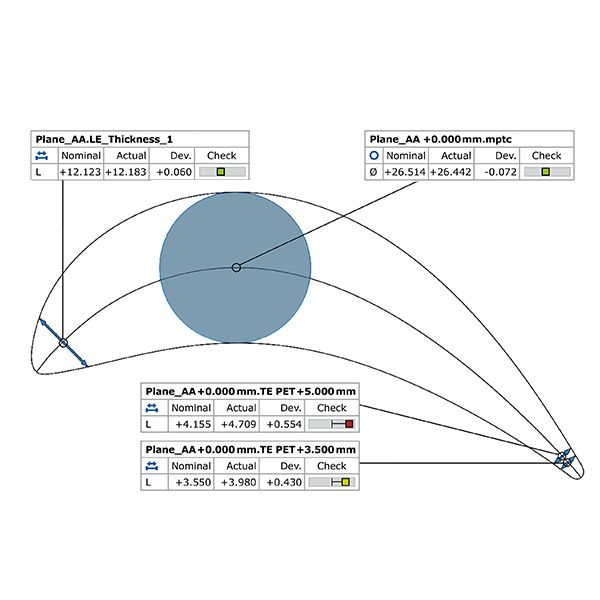

Standaardfunctionaliteit die diktes creëert aan de voor- of achterrand van de airfoil. Het eenvoudige dialoogvenster vraagt om een afstandswaarde waarop de dikte genomen moet worden vanaf het randpunt. Met verschillende opties kan de meting worden getraceerd langs de camberlijn. Traditionele diktes onder vooraf gedefinieerde tekenhoeken kunnen ook worden gecreëerd. Een controle van de maximale airfoil-dikte is ook beschikbaar met behulp van de afstands- of maximum ingeschreven cirkelmethode.

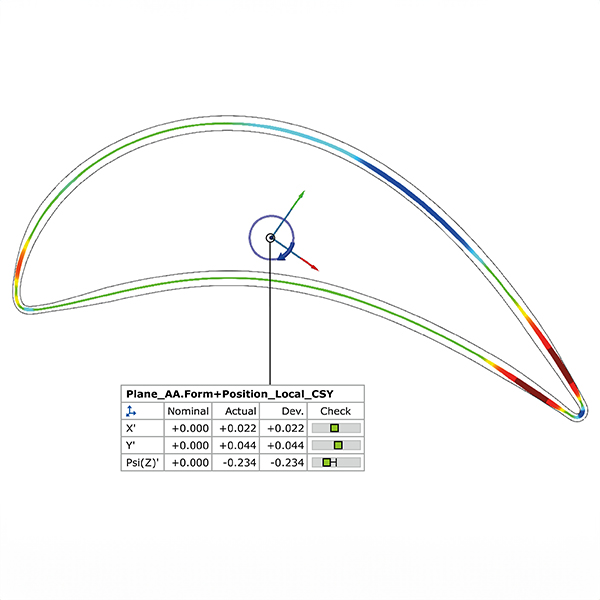

De software biedt een flexibele manier om de vorm en locatie van airfoil-secties te evalueren om te voldoen aan de behoeften van de eindgebruiker. Evaluatietechnieken van de werkelijke sectiegegevens kunnen worden vergeleken met Chebyshev, Gaussian of best-fit door tolerantiemethodes. De software kan de resultaten ook vergelijken met veranderende tolerantieregio's waar de toleranties verschillen tussen gebieden van de airfoil-secties.
