Hoogwaardige FIB-SEM

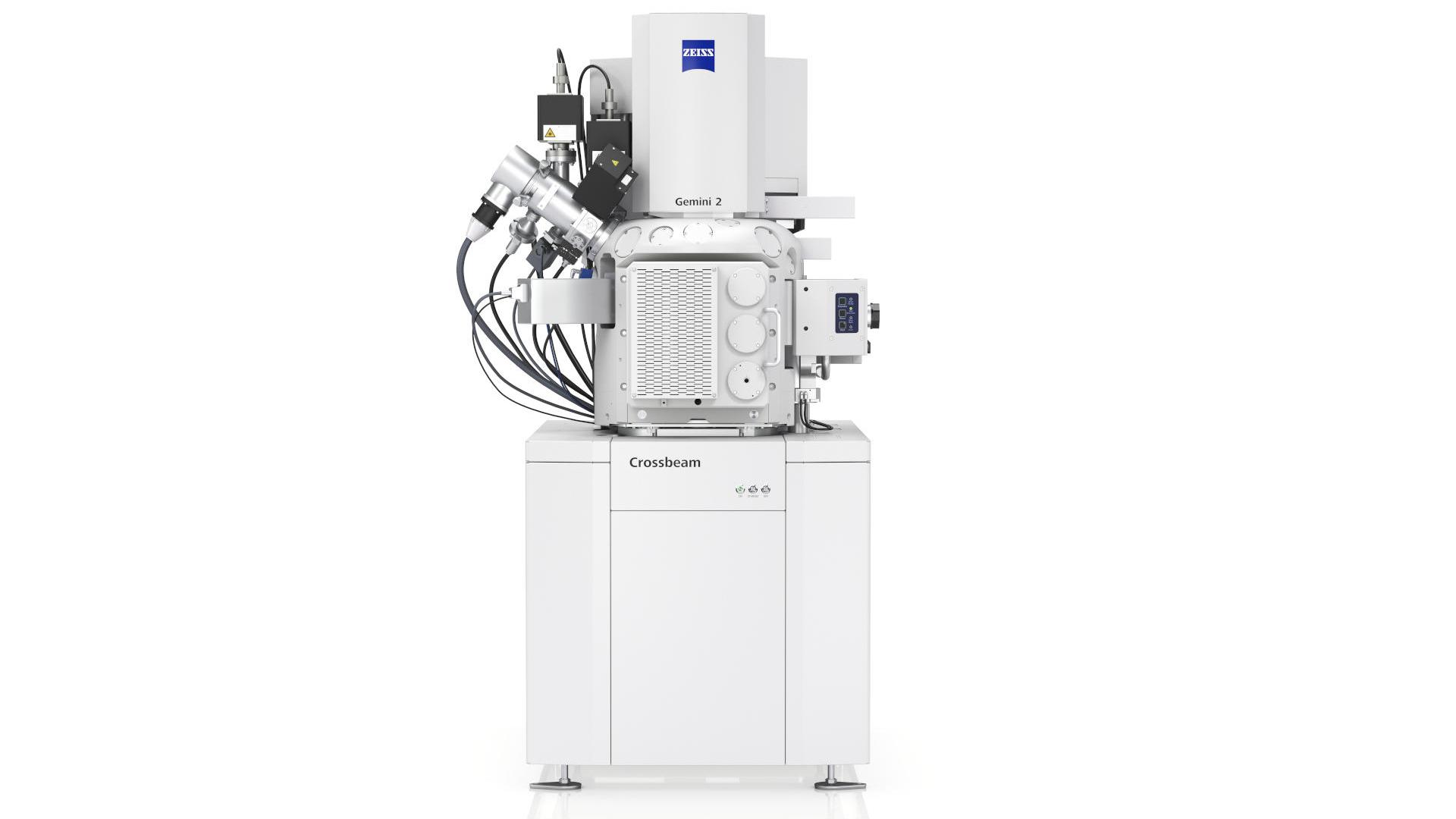

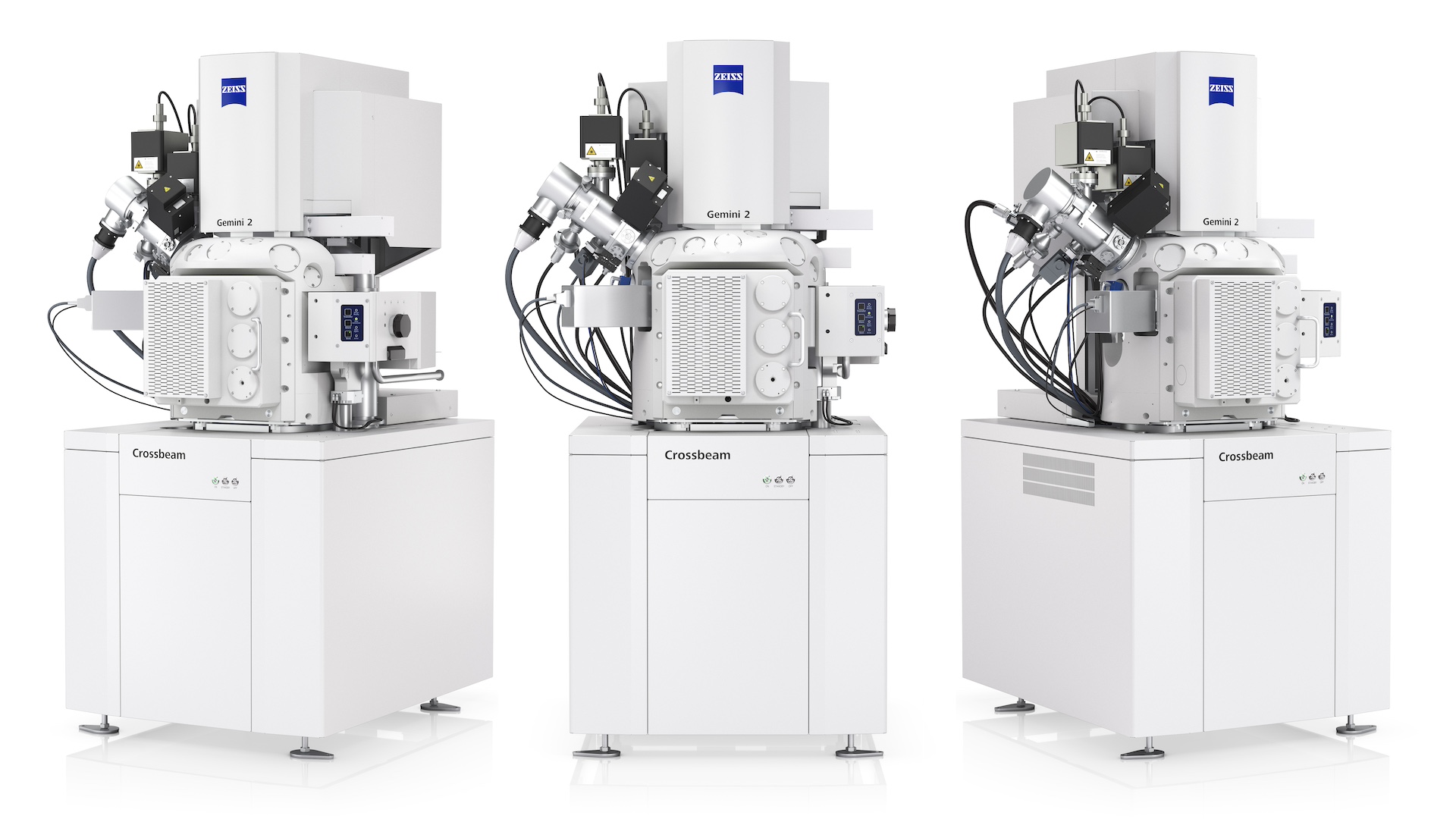

ZEISS Crossbeam

Gericht op de derde dimensie

De combinatie van scanelektronenmicroscoop (SEM) en gefocusseerde ionenbundel (FIB) maakt het mogelijk om specifiek in materiaal te snijden op de kleinste schaal (nanometerbereik) en de materiaalstructuur onder het oppervlak direct af te beelden. Typische toepassingen omvatten precieze lokalisatie en chemische analyse (EDX) van lokale defecten.

Beste 3D-resolutie in FIB-SEM-analyse
Twee bundels, ionen en elektronen
Tool voor monstervoorbereiding
Uitgebreid gebruik dankzij de optionele femtosecond-laser
EDS, EBSD, WDS, SIMS, plus meer op aanvraag

ZEISS Crossbeam voor de industrie

Ervaar een nieuwe kwaliteit in het testen van uw monsters.

Bereid dunne lamellen voor hun analyse in TEM (transmissielektronenmicroscopie) of STEM (scan-transmissieelektronenmicroscopie). ZEISS Crossbeam biedt een complete oplossing voor het bereiden van TEM-lamellen, zelfs in batches.

De laagspanningsprestaties van de ion-sculptor FIB-kolom ondersteunen lamellen van hoge kwaliteit en voorkomen amorfisatie van delicate preparaten. Gebruik een eenvoudige workflow om te beginnen en wacht op automatische uitvoering. Profiteer van software voor eindpuntdetectie die nauwkeurige informatie geeft over de dikte van uw lamel.

De optionele femtosecond-laser wordt gebruikt voor materiaalablatie en de verbeterde toegang tot diepere structuren en voor het bereiden van grote monsters.

Toepassingsgebieden in een oogopslag

Lokale doorsneden, bijv. op plaatsen met defecten (groeidefecten van dunne films, corrosie, ingesloten deeltjes etc.)
TEM lamellenpreparaat
Doorsnede-onderzoeken met hoge resolutie in transmissie (STEM)
3D-tomografie van microstructuur of lokale defecten
Verwerking van structuren via gerichte materiaalverwijdering

Kom meer te weten in onze video's over ZEISS Crossbeam

Snelle 3D-storingsanalyse.correlatieve workflowoplossing van ZEISS.

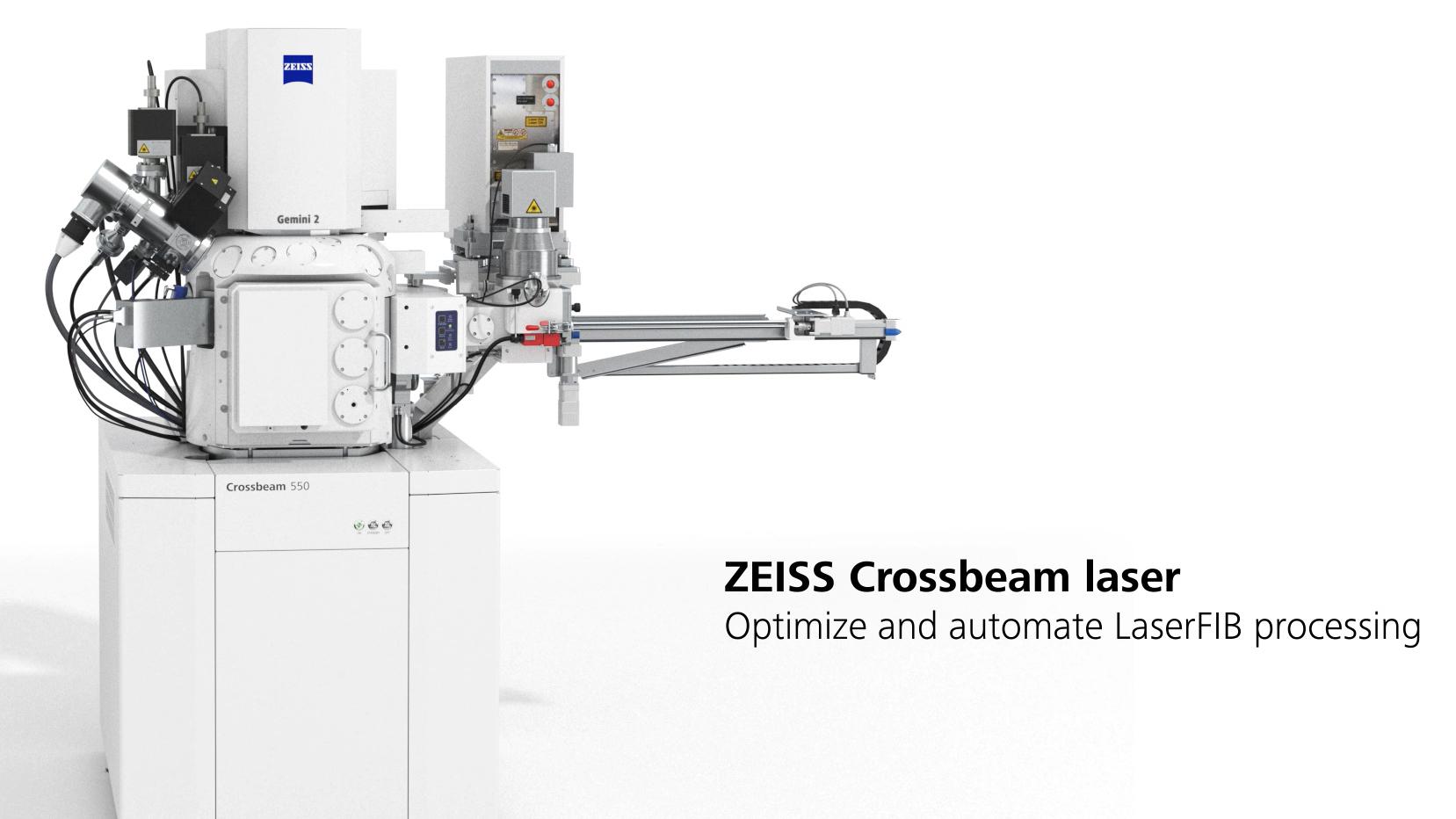

ZEISS Crossbeam Laser: processen optimaliseren en automatiseren met LaserFIB

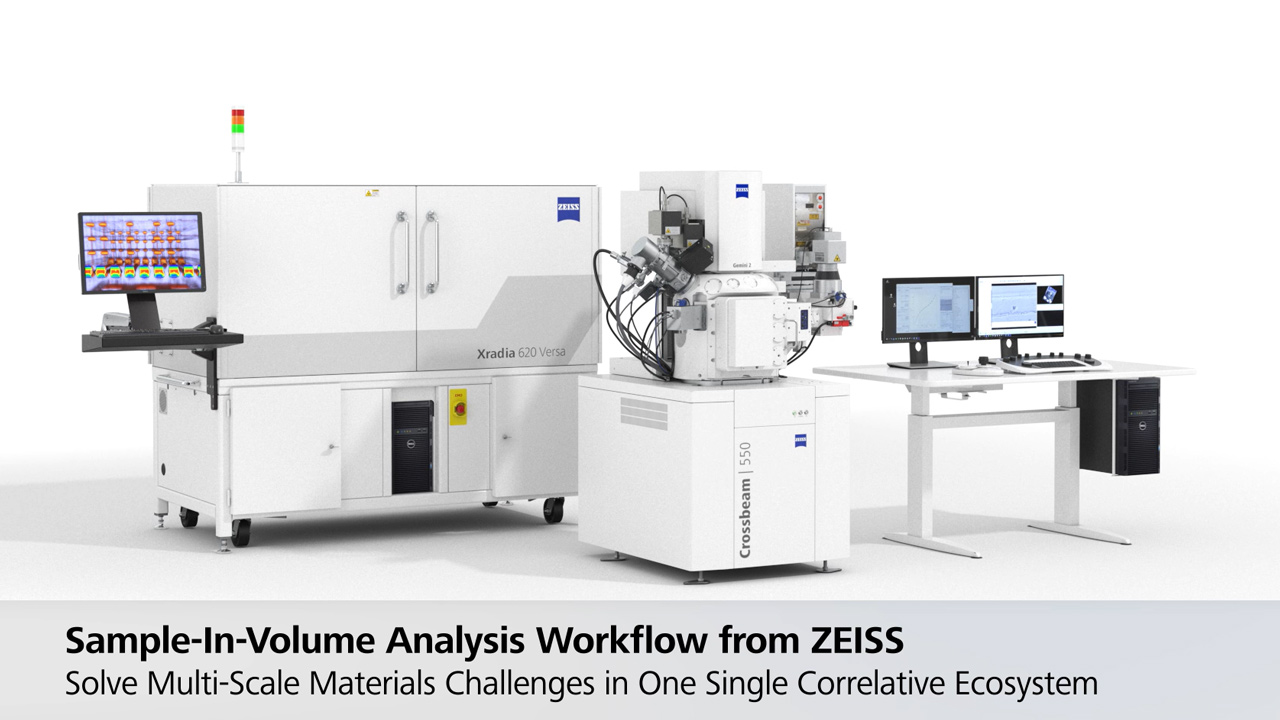

Meer informatie over de sample-in-volume analyseworkflow.

Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

Bekijk de video over onze correlatieve workflowoplossing! Kom te weten hoe eenvoudig het is om uw gegevens in verschillende technologieën te gebruiken met ZEISS-oplossingen en hoe u betrouwbare en efficiënte resultaten kunt bereiken.

Snelle 3D-storingsanalyse.correlatieve workflowoplossing van ZEISS.
Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

1. Snel toegang krijgen tot diep begraven structuren 2. Voer laserwerk uit in een speciale geïntegreerde kamer om uw FIB-SEM-hoofdkamer en detectoren schoon te houden 3. Laserbewerking, polijsten, reinigen en overbrengen van het monster naar de FIB-kamer automatiseren 4. Meerdere monsters bereiden, zoals dwarsdoorsneden, TEM-lamellen, pijlerarrays Efficiënt werken door vooraf geïnstalleerde recepten voor verschillende materialen te gebruiken

ZEISS Crossbeam Laser: processen optimaliseren en automatiseren met LaserFIB
Inhoud van derden geblokkeerd

De videospeler is geblokkeerd vanwege uw trackingvoorkeuren. Om de instellingen te wijzigen en de video af te spelen, dient u op de onderstaande knop te klikken en in te stemmen met het gebruik van "functionele" trackingtechnologieën.

Verken de sample-in-volume analyseworkflow, een nieuw instrument dat materiaalkwesties op meerdere schalen kan oplossen in één enkel correlatief ecosysteem. Door gebruik te maken van een reeks microscopietechnieken stelt deze workflow de gebruiker in staat om de materiaaleigenschappen te begrijpen die gelinkt zijn aan elke schaal.

Meer informatie over de sample-in-volume analyseworkflow

FIB-SEM-foutenanalyse op carrosserieonderdelen

Dankzij een betere productiekwaliteit en geavanceerde technologieën voor oppervlakafwerking zijn defecten nu kleiner en komen ze minder vaak voor. Microscopische methodes moeten daarom gebruikt worden om oppervlakdefecten en hun onderliggende oorzaken te vinden, lokaliseren, voorbereiden en onderzoeken. Deze brochure schetst een correlatieve microscopiebenadering voor efficiënt onderzoek tijdens storingsanalyse.

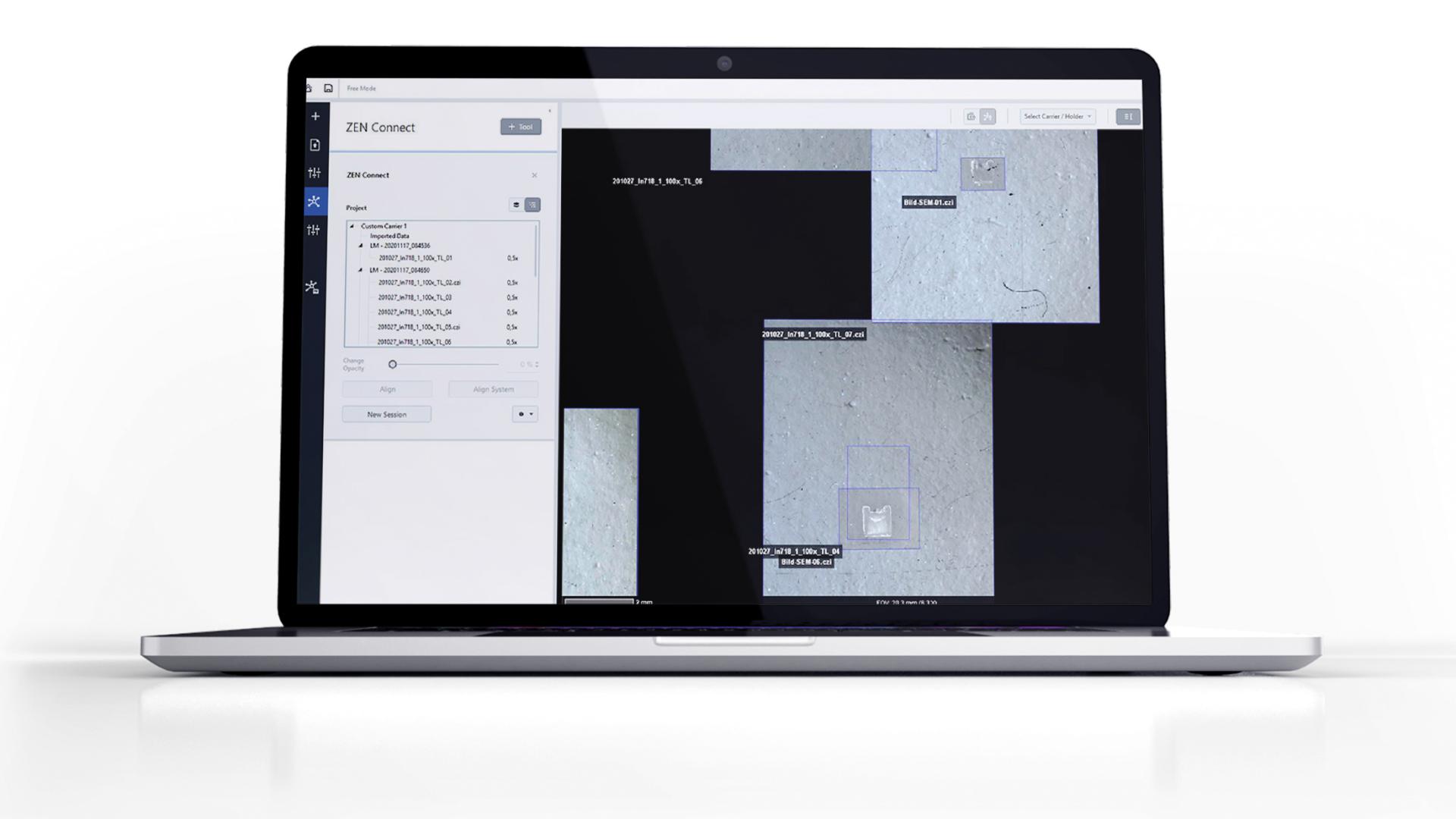

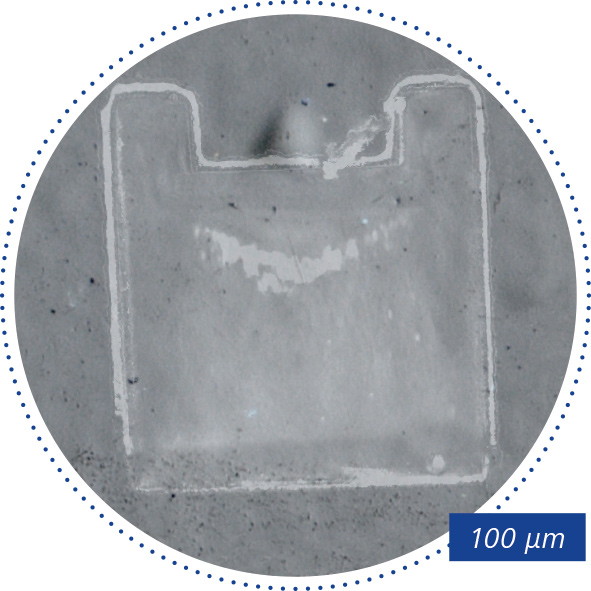

01 Overlay van met laser gefreesde sleuf op lichtmicroscoopafbeelding van ROI.

In deze context worden lichtmicroscopietaken afgehandeld door de ZEISS Smartzoom 5 digitale microscoop, worden voorbereiding en onderzoek uitgevoerd met de ZEISS Crossbeam Laser, en worden beide systemen gecorreleerd door ZEISS ZEN Connect voor precieze lokalisatie van defecten in de FIB-SEM.

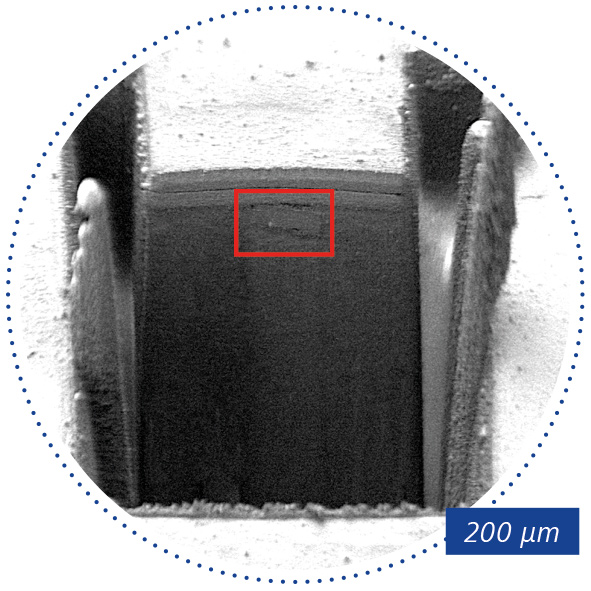

02 Lasergefreesde dwarsdoorsnede door oppervlakdefect, verdacht kenmerk zichtbaar onder verflagen; SEM, SESI, 50x.

Het vinden van de hoofdoorzaak van schaars verdeelde en kleine defecten op grote monsters voor efficiënte storingsanalyse vereist een handige workflow van lokaliseren, documenteren, opnieuw lokaliseren, voorbereiden en onderzoeken van gebieden van belang.

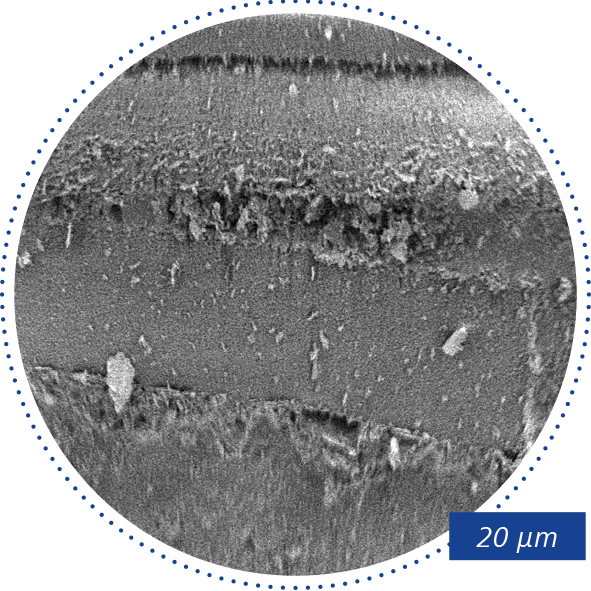

03 Verdacht kenmerk in het basismateriaal onder de verf, lasergefreesd oppervlak; SEM, SESI, 450x.

Scanelektronenmicroscopen met een gefocusseerde ionenbundel (FIB-SEM) overwinnen de beperkingen van conventionele materialografische monstervoorbereiding. Maar omdat elektronenmicroscopen meestal een beperkt gezichtsveld hebben, is het soms gemakkelijker om de lokalisatiestap uit te voeren op een lichtmicroscoop. Daarom hebben gebruikers een systeem nodig waarmee ze het beeldgebied in de lichtmicroscoop kunnen lokaliseren en vervolgens in de FIB-SEM kunnen ophalen.

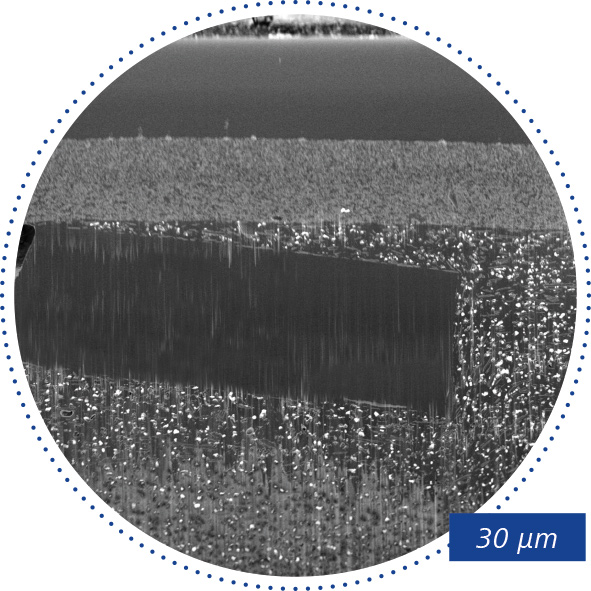

04 FIB napolijsten, goede oppervlakafwerking met duidelijk te onderscheiden kenmerken; SEM, InLens, 450x.

De ZEISS ZEN Connect-softwareoplossing wordt gecombineerd met ZEISS ZEN Data Storage om precies dit te bieden. De nieuwe femtosecond-laser voor de ZEISS Crossbeam-familie biedt ook locatie-specifieke voorbereiding in grote gebieden. Met behulp van fs-laser en FIB polijsten van dwarsdoorsneden en EDS-analyse werd de oorzaak van de oppervlakdefecten in het bovenstaande voorbeeld vastgesteld als koolstofvezelresten.

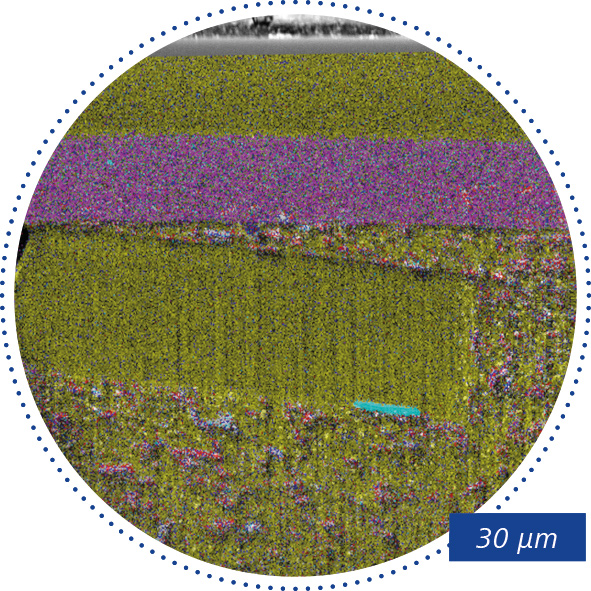

05 EDS element-mapping van FIB-gepolijst gebied; geel: C-intensiteit, blauw: Al intensiteit, roze: Ti intensiteit, rood: Si intensiteit.

De correlatieve microscopiebenadering maakt ook efficiënt onderzoek van meer dan één interessegebied mogelijk. Alle resultaten worden vervolgens opgeslagen in een samenhangend project, waarbij de optie ZEISS ZEN Data Storage zorgt voor volledige toegankelijkheid voor verder onderzoek of rapportering.
