ZEISS SPECTRUM familie

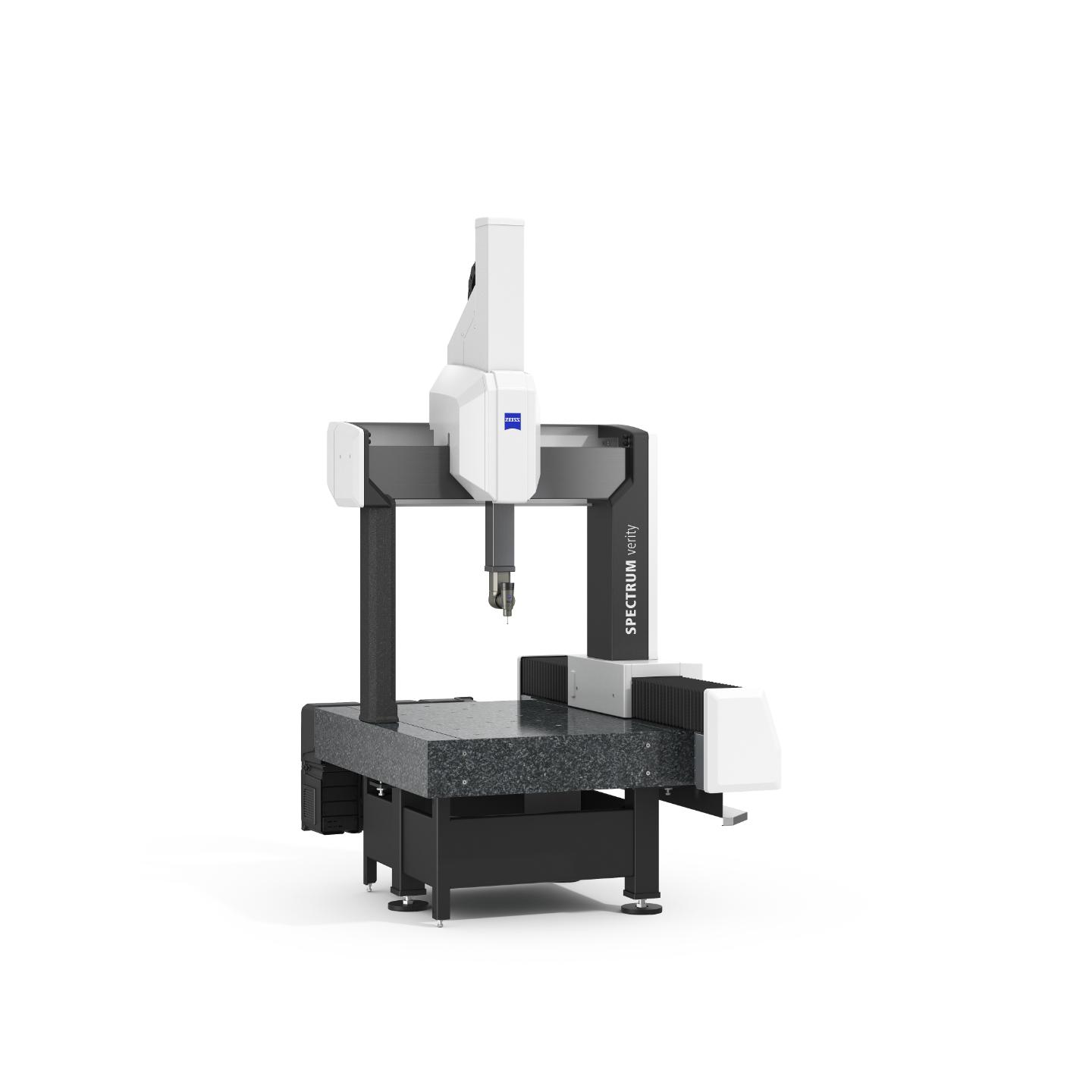

ZEISS SPECTRUM verity

Actief scannen en grote nauwkeurigheid voor betrouwbare resultaten

Deze portaal-coördinaten-meetmachine biedt grote nauwkeurigheidswaarden en sensorflexibiliteit. Profiteer van geavanceerde technologie, efficiënte processen, actief scannen en zeer nauwkeurige meetresultaten voor een reeks producten en toepassingen. Naast betrouwbare tactiele metingen, biedt ZEISS SPECTRUM verity optisch scannen dankzij de compatibiliteit met onze nieuwe laserscanner LineScan One. Optisch scannen is een hoogtepunt in deze klasse en garandeert een uitstekende prijs-prestatieverhouding.

Tactiel en optisch scannen
Actief scannen met ZEISS VAST XT gold
SoftTouch-modus voor meer efficiëntie

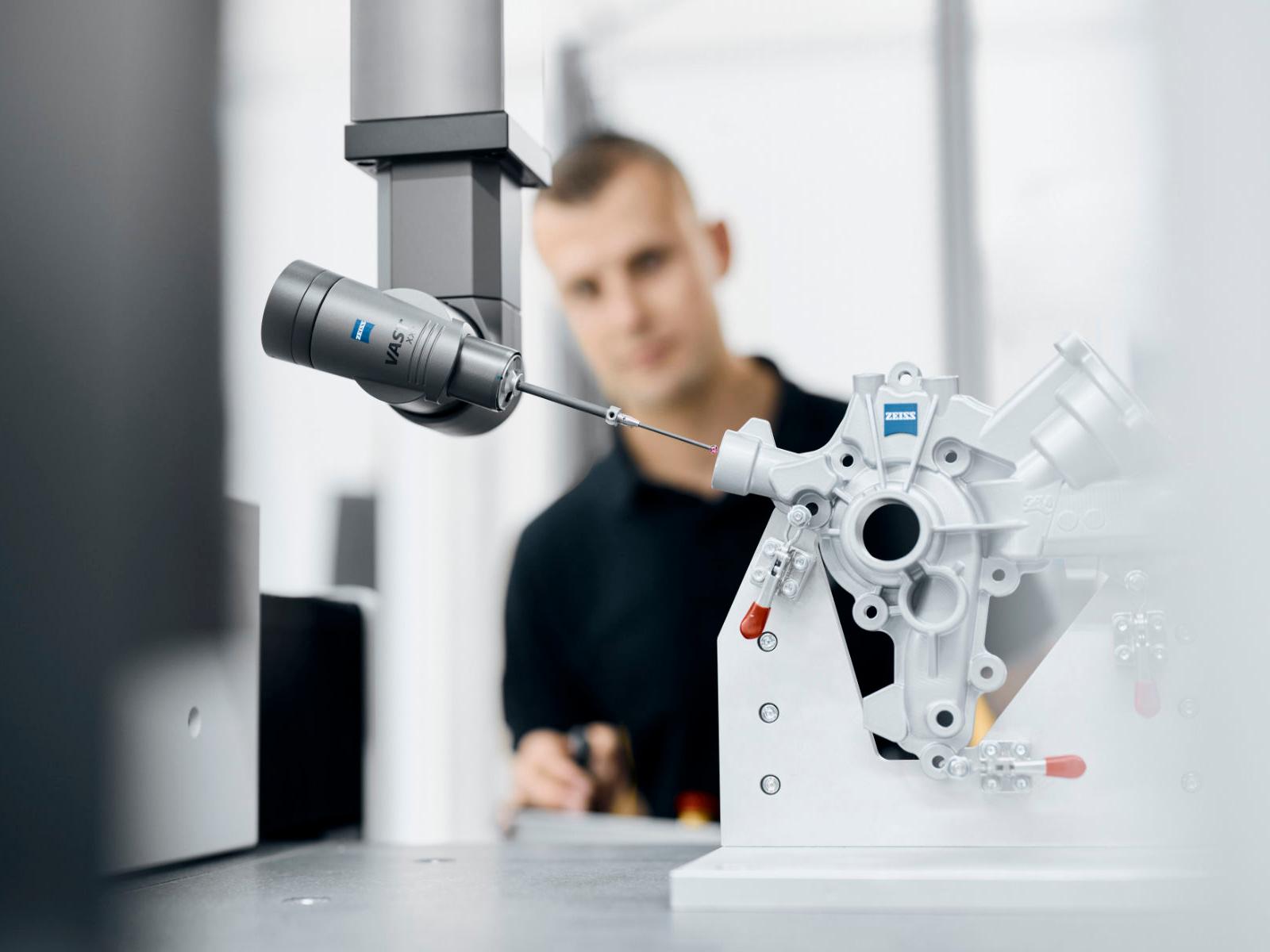

Tactiel meten met ZEISS scantechnologie

ZEISS SPECTRUM verity is uitgerust met geavanceerde functies voor tactiel scannen om een grotere nauwkeurigheid te bereiken. Enkelpunt metingen schatten de omstandigheden tussen de meetpunten in via interpolatie, waardoor significante afwijkingen mogelijk over het hoofd worden gezien. Met de ZEISS-scantechnologie daarentegen kunnen duizenden gegevenspunten in slechts enkele seconden worden vastgelegd, voor een echt betrouwbare tactiele kwaliteitscontrole.

De technologie biedt meer operationele veiligheid, nauwkeurigheid en verwerkingssnelheid dan enkelpunt metingen. Complete onderdelen worden in één vloeiende en continue beweging gemeten. Zo maakt scannen hogere snelheden mogelijk, kunnen omgevingsinvloeden worden weggenomen en kunnen veel meer gegevens worden vastgelegd. Dit zorgt voor een hoge verwerkingssnelheid en nauwkeurige resultaten, die van vitaal belang zijn voor de productie.

Meer informatie

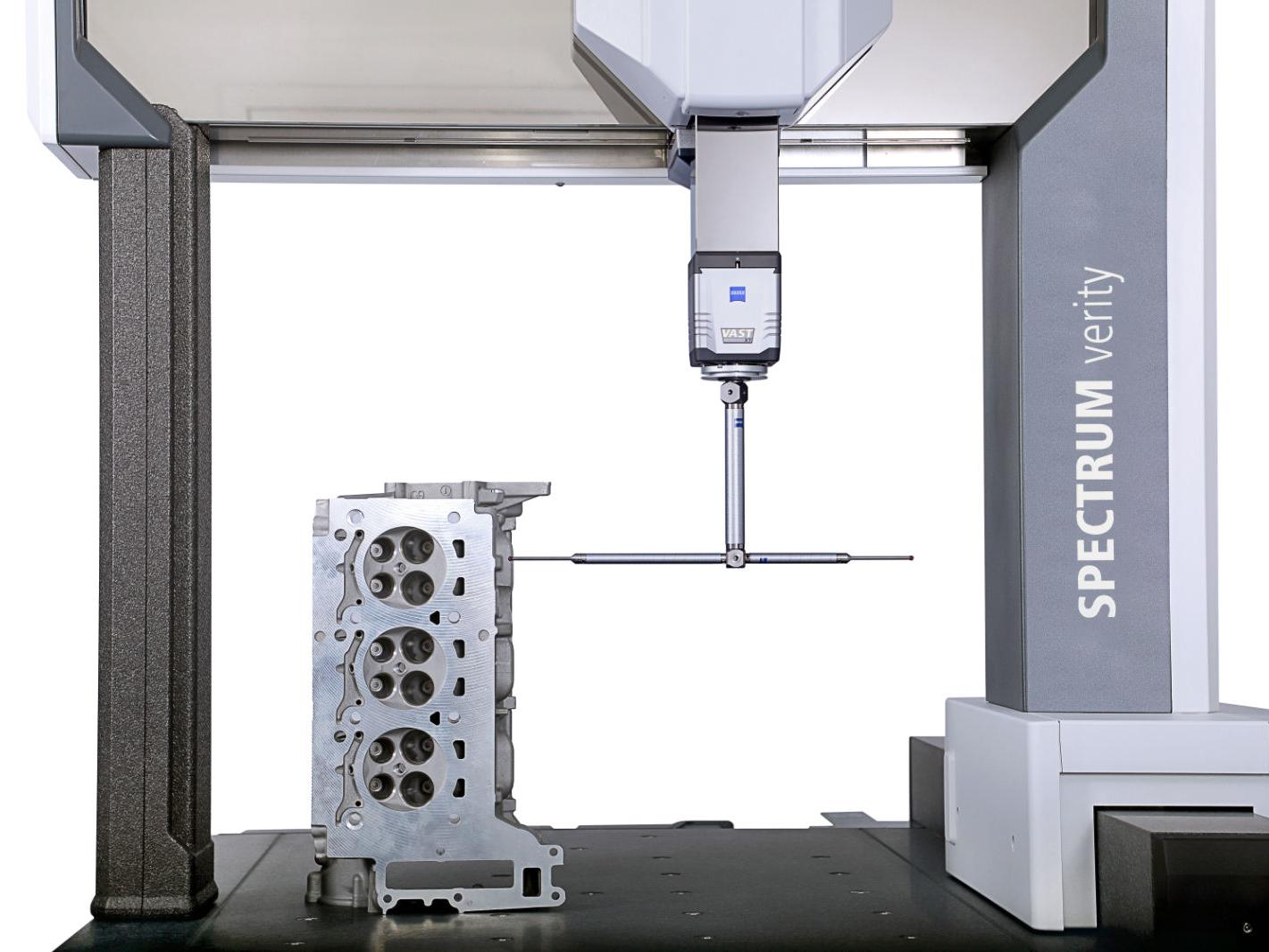

Actief scannen met ZEISS VAST XT gold

Met de ZEISS VAST XT gold sensor biedt ZEISS SPECTRUM verity actief scannen met aanpasbare meetkracht - voor snel en nauwkeurig scannen met maximale flexibiliteit.

Actieve scansystemen maken gebruik van softwaregestuurde elektromagneten en krachtregelaars die een netto nulkracht uitoefenen. Het actieve systeem controleert afwijkingen in realtime en past de meetkracht op de stylus aan. Zo blijft deze zo laag en uniform mogelijk, ongeacht de lengte, het gewicht, de positie of de uitlijning. Deze methode bereikt een grotere nauwkeurigheid bij veel hogere meetsnelheden en is ook ideaal voor niet-standaard geometrieën.

Meer informatie

Kosteneffectiviteit

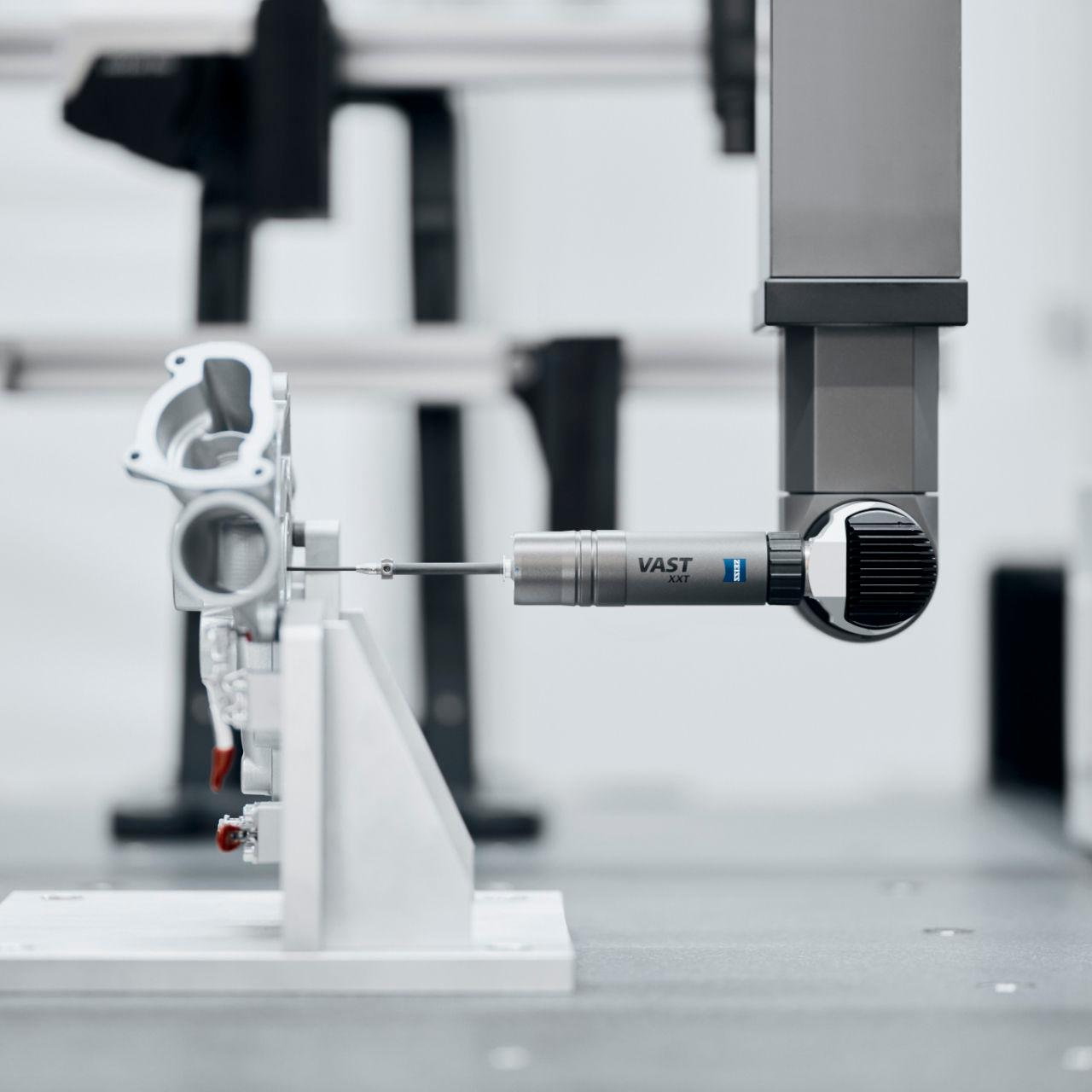

De RDS meetkop met geïntegreerde CAA (Computer-Aided Accuracy) verkort de bedieningstijd. Tegelijk vergroot het compacte sensorontwerp de beschikbare meetomvang op de machine aanzienlijk.
Afgestemd op jouw behoeften

ZEISS SPECTRUM verity wordt geleverd in verschillende pakketten voor enkelpunt metingen, scanmodus of met RDS voor complexe structuren en optische meetoplossingen. Dit maakt eenvoudige besluitvorming op basis van de toepassing mogelijk.
Flexibiliteit door sensoren

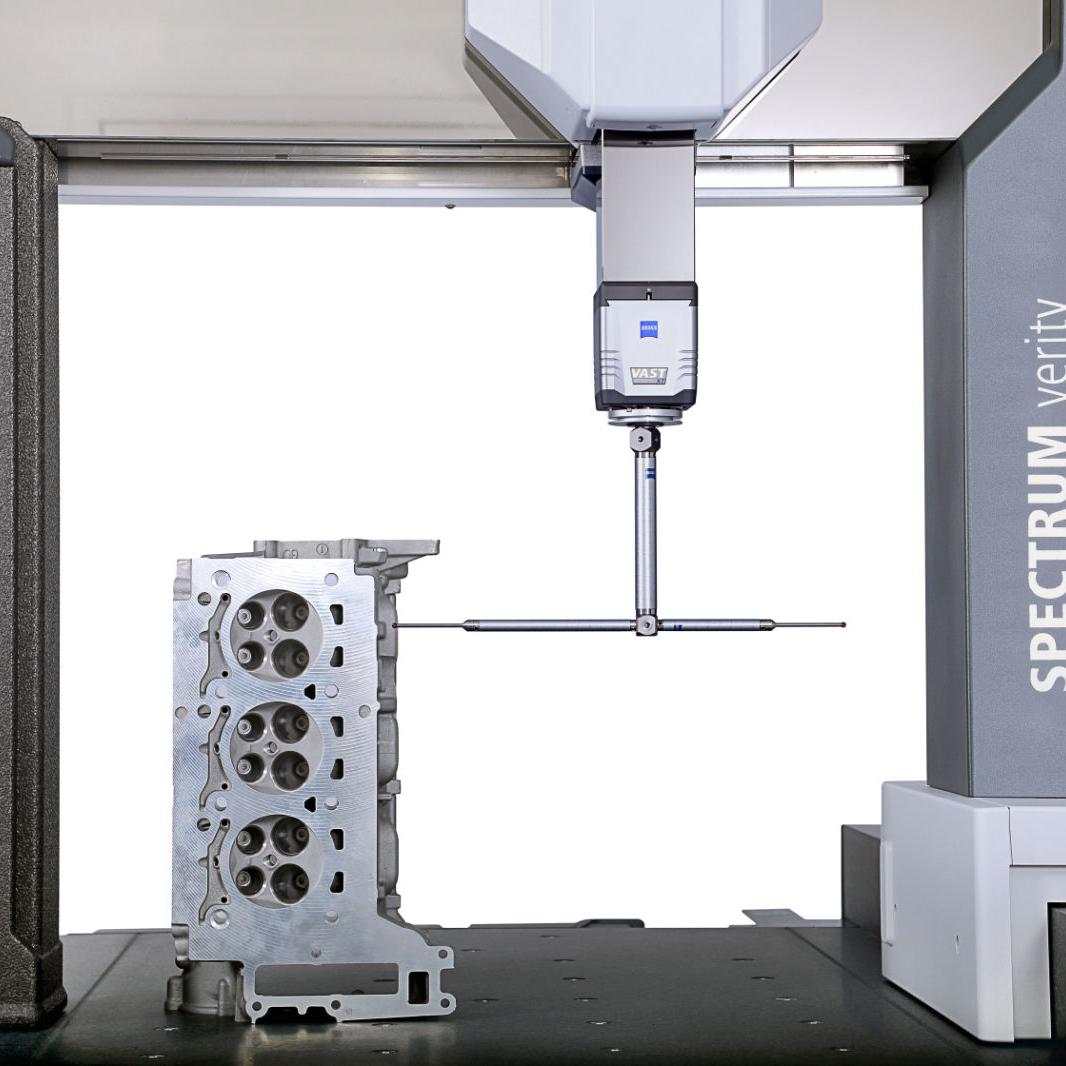

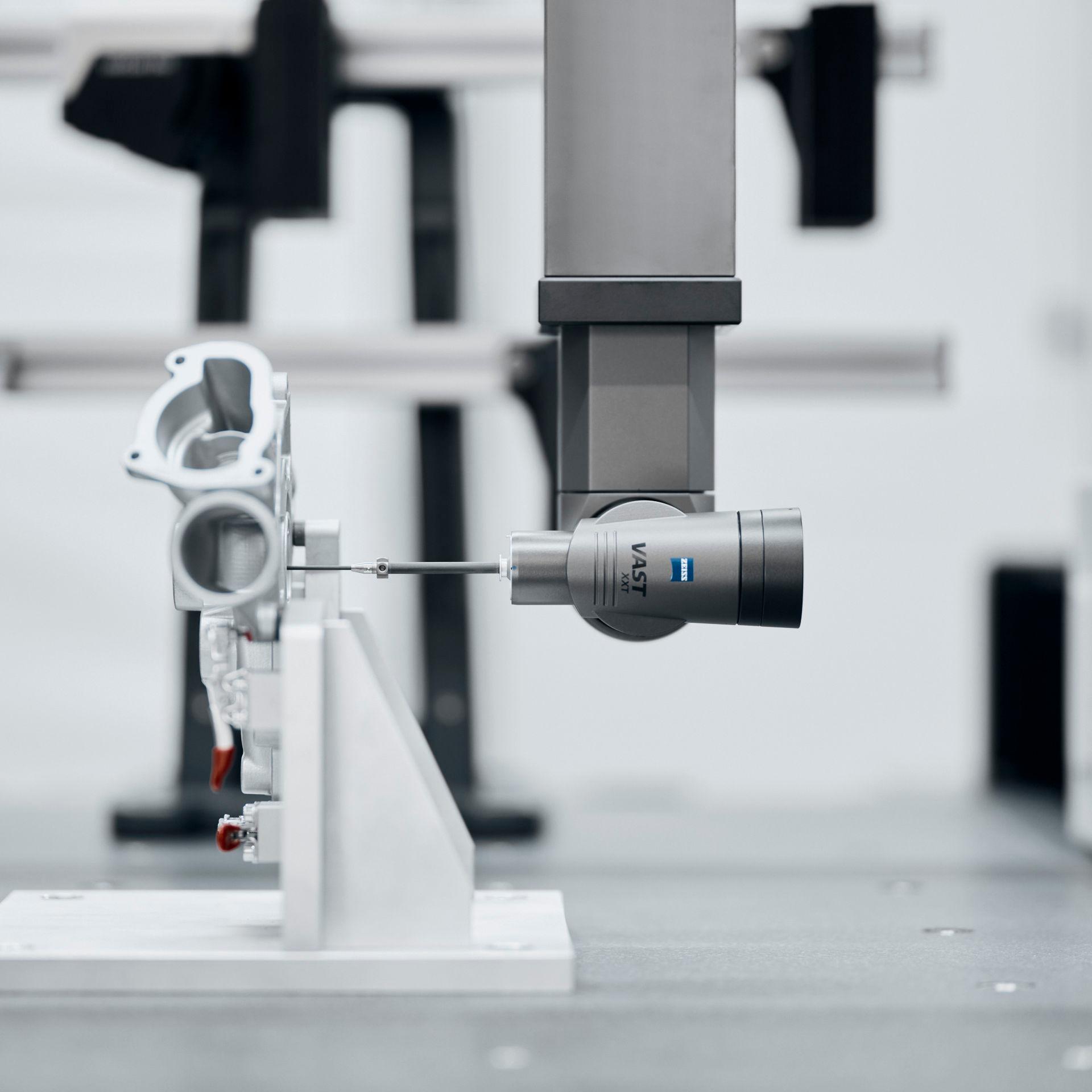

Met VAST XT gold kun je complexere vormen meten met styluslengtes tot 500 mm Daardoor is de CMM geschikt voor meer toepassingen. VAST XXT is geschikt voor een brede combinatie van styli (bijvoorbeeld laterale stertaster tot 65 mm), zodat je complexere vormen kunt meten met één stylusconfiguratie.
Robuustheid en betrouwbaarheid

ZEISS SPECTRUM is de meest stabiele en betrouwbare high-end CMM in zijn klasse. De glazen keramische schalen bieden temperatuurbestendigheid over een breed temperatuurbereik, zonder dat er temperatuursensoren nodig zijn. Een stijver basisframe en statief-constructie bieden een perfecte krachtovergang en bescherming tegen aardbevingen.
Verbeterde productiviteit

ZEISS SPECTRUM biedt een hoge scansnelheid met VAST XT gold zonder in te leveren op nauwkeurigheid. De SoftTouch-modus biedt bovendien een grote nauwkeurigheid, herhaalbaarheid en meetsnelheid voor afbuigende onderdelen.
Minder voorbereiding

De extreem snelle en eenvoudige installatie van ZEISS SPECTRUM verity verlaagt de kosten en vergemakkelijkt een snelle opstart van het systeem.

Technische details

	ZEISS SPECTRUM verity
Type	Portaal-CMM in meetruimte
Maten	7/7/6;7/10/6 9/12/6; 9/18/6
Compatibele sensoren	RDS-CR1-CAA / VAST XXT TL3 / TL1 RDS-CR1-CAA / VAST XXT TL3 compact ontwerp VAST XT gold VAST XXT direct
Nauwkeurigheid	Tot: 1.7+L/300
Software	ZEISS CALYPSO
Hoekposities	Staphoek 2,5 graad 20.736 mogelijke posities
Optische sensoren	ZEISS LineScan One Niet mogelijk voor SPECTRUM verity met actieve sensor
Opties	ZEISS SoftTouch-modus Niet mogelijk voor SPECTRUM verity met actieve sensor

Toepassingen

Industrie

Met ZEISS SPECTRUM kun je industriële onderdelen meten, zoals CNC-onderdelen, behuizingen voor accessoires en mechanische componenten.
Elektronica

ZEISS SPECTRUM is ideaal voor het scannen van kleine elektronica, waaronder connectoren, behuizingen, middenframes of dunne folies.
Automotive

In de auto-industrie is ZEISS SPECTRUM geschikt voor kleine behuizingen, gestanste onderdelen, CNC-bewerkte onderdelen en kunststof onderdelen.
Werkplaatsen

ZEISS SPECTRUM is ideaal voor het meten van productieonderdelen, onderdelen van plaatstaal, gestanste onderdelen en kunststof onderdelen.
