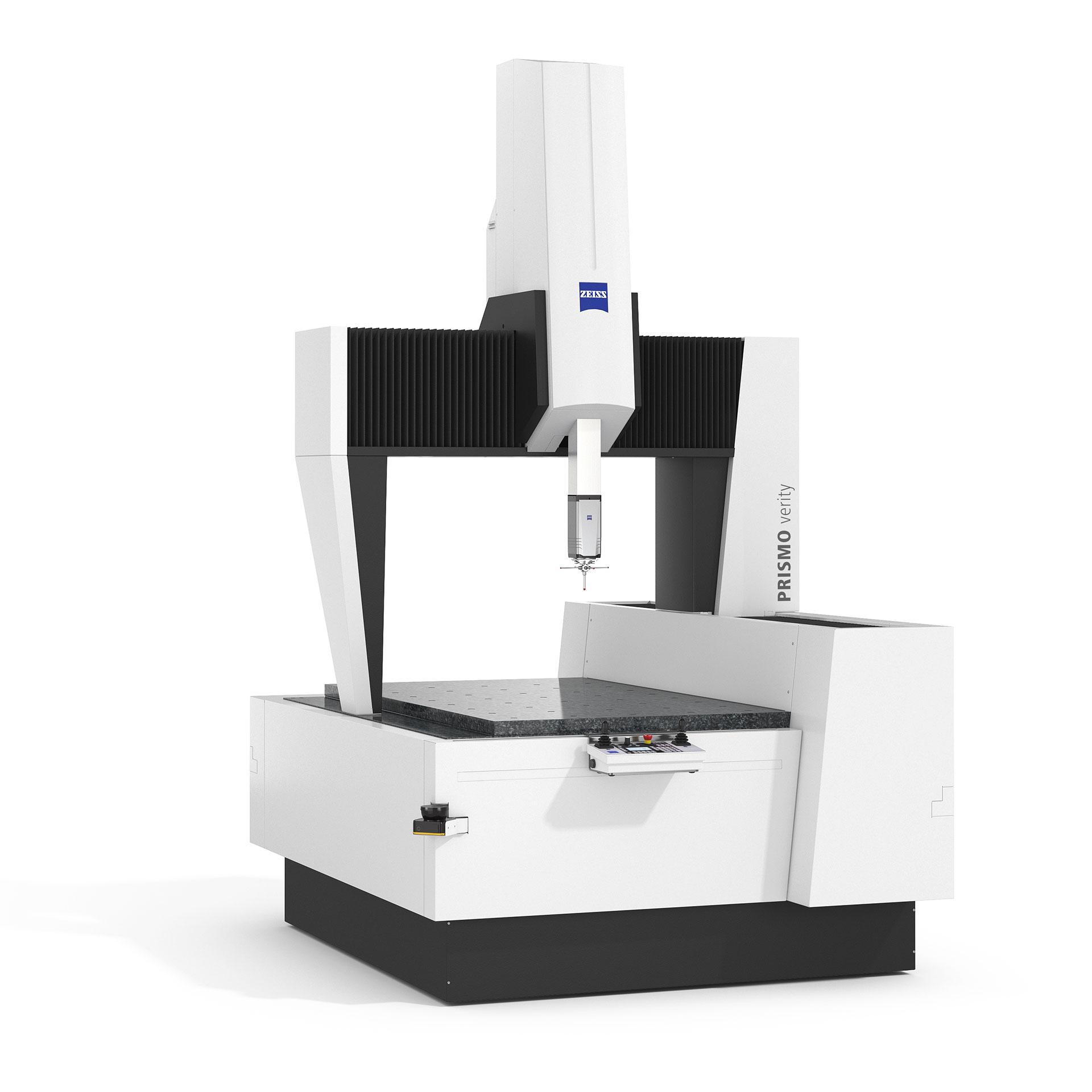

ZEISS PRISMO verity

De nieuwe standaard

ZEISS PRISMO verity levert resultaten met een lengtemeetfout van slechts 0,7 + L/400 µm en is het toonaangevende CMA in zijn klasse dankzij verbeterde vormmeetwaarden. Het coördinatenmeetapparaat kan worden gebruikt voor een groot aantal toepassingen waar een hoge mate van nauwkeurigheid vereist is en is geschikt voor meetruimtes van klasse 3 in overeenstemming met VDI/VDE 2627.

Uitstekende nauwkeurigheid dankzij verbeterde waarden
Geschikt voor meetruimtes van klasse 3
ZERODUR^®-schalen met hoge resolutie
Verkrijgbaar met RT-AB select voor nauwkeuriger meten van rotatiesymmetrische componenten

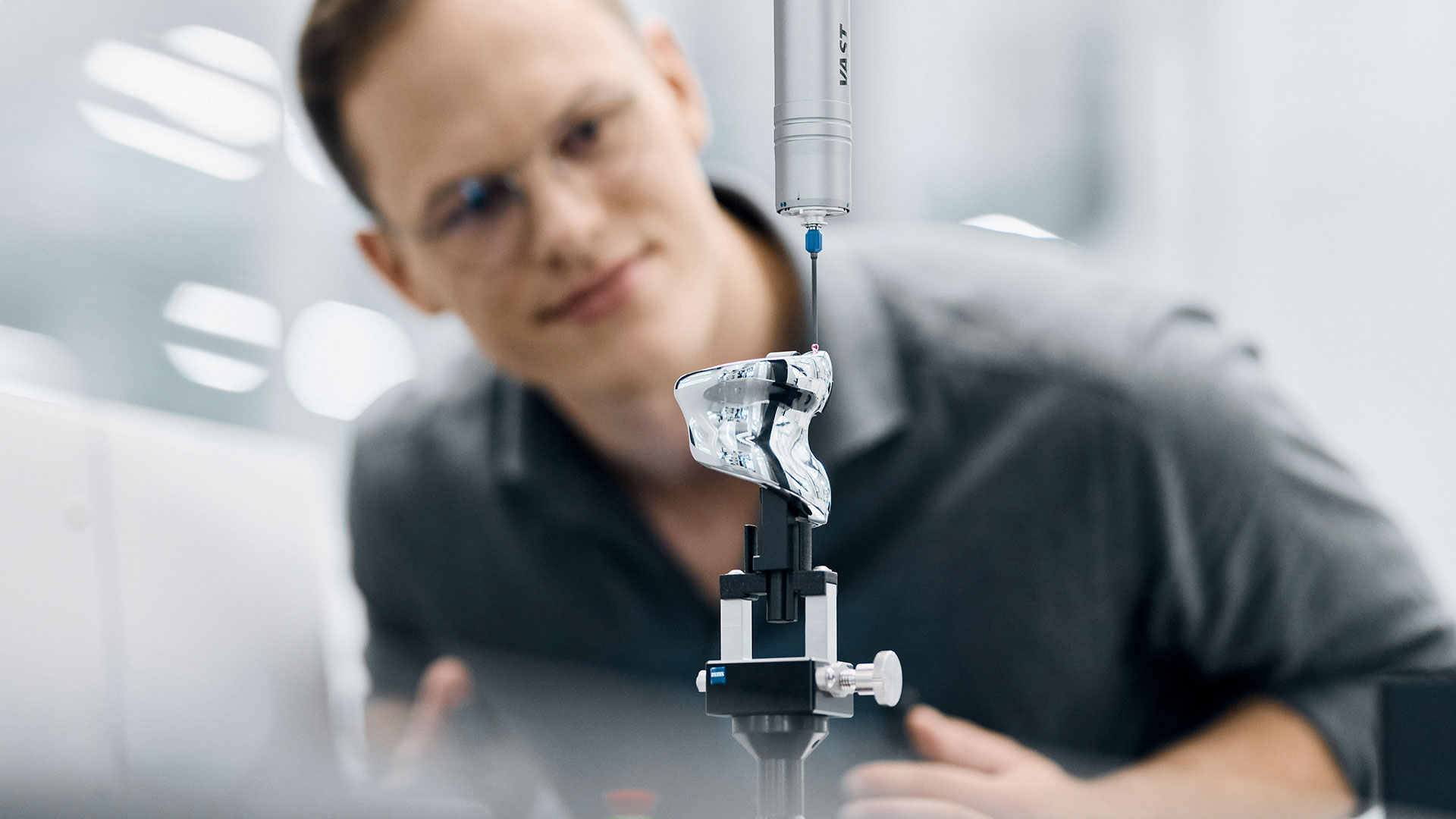

Uitstekende nauwkeurigheid dankzij verbeterde waarden

ZEISS PRISMO verity maakt indruk met verbeterde vormmeetwaarden (ook dankzij de ZEISS RT-AB select-optie voor rotatiesymmetrische componenten) en bereikt een meetnauwkeurigheid van 0,7 + L/400 µm. Door gebruik te maken van ZEISS VAST navigator-technologie wordt de maximale meetsnelheid automatisch ingesteld - voor precieze metingen in korte tijd.

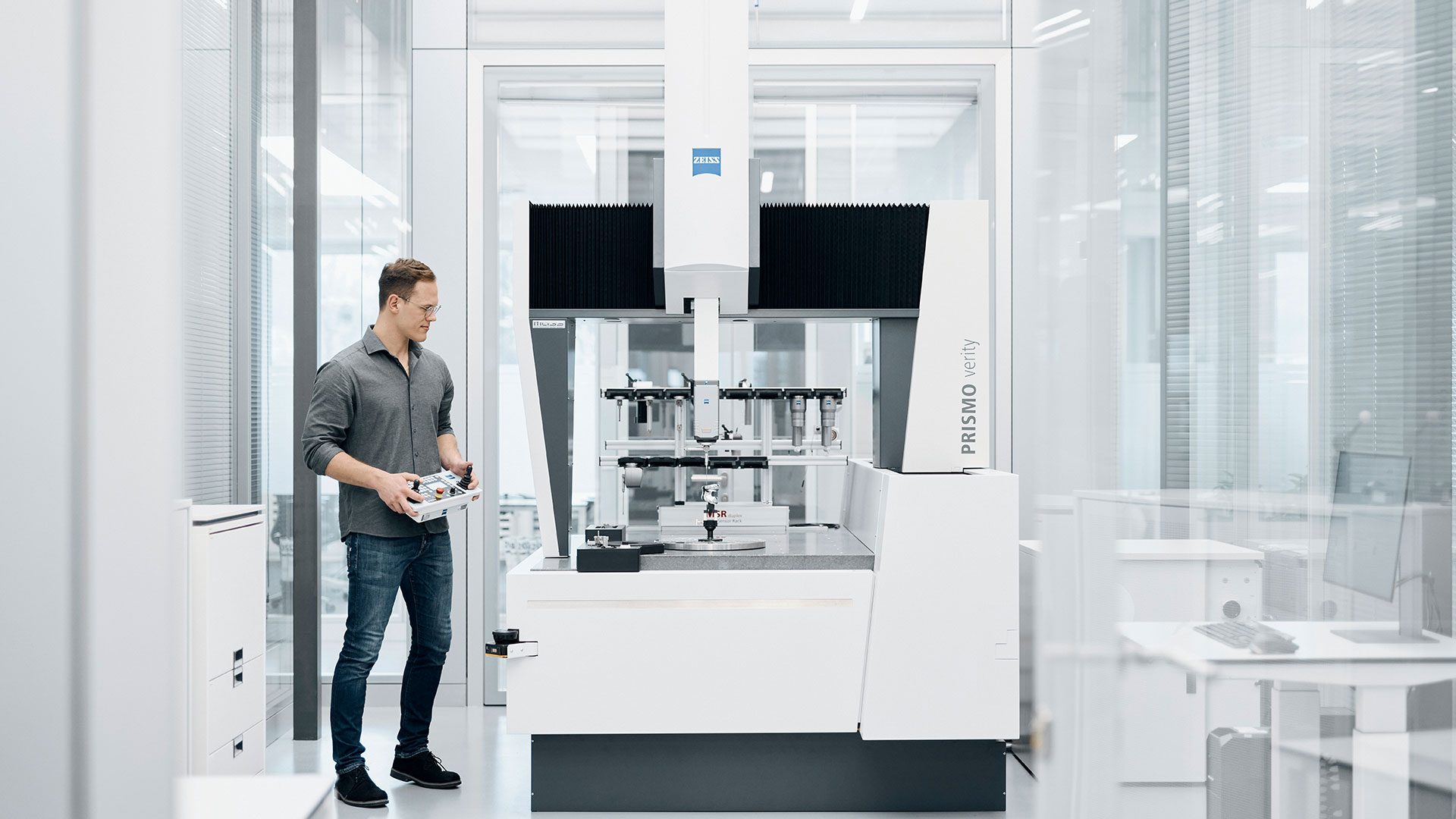

Geschikt voor meetruimtes van klasse 3

Door het CMA-type aan te passen, voldoet ZEISS PRISMO verity aan de vereisten voor meetruimtes van klasse 3 in overeenstemming met de VDI/VDE 2627-norm. Alle noodzakelijke metingen kunnen daarom worden uitgevoerd in een kamer met airconditioning bij 19 - 22°C.

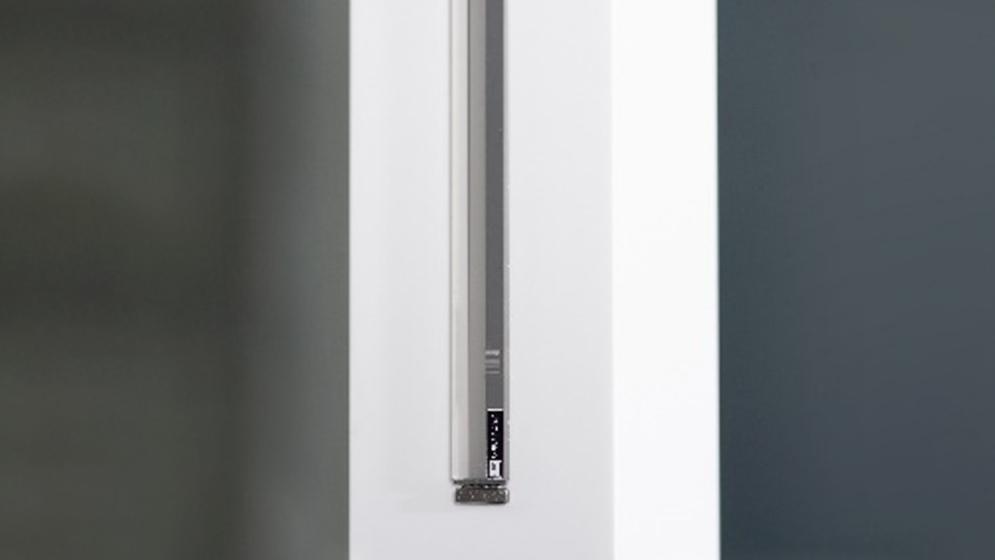

ZERODUR^®-schalen met hoge resolutie

De zwevende schalen met een resolutie van 80 nm verminderen de invloed van thermisch geïnduceerde veranderingen in de basiseenheid aanzienlijk. Het gebruikte ZERODUR^®-materiaal heeft een thermische uitzettingscoëfficiënt (CTE) van bijna nul en sluit daarom de invloed van torsie en temperatuurschommelingen uit. Het gebruik van temperatuursensoren is daarom niet meer noodzakelijk en er zijn geen extra correcties vereist.

Een nieuw tijdperk begint met ZEISS PRISMO verity

Meer dan slechts een facelift: de producten uit de ZEISS PRISMO-familie zijn volledig opnieuw ontworpen. Dankzij talloze upgrades hebben veiligheid, economische en milieuefficiëntie, flexibiliteit, ergonomie en niet te vergeten productiviteit een geheel nieuw niveau bereikt. Door de scanparameters aan te passen en de scansnelheid te verdubbelen (van 150 mm/s naar 300 mm/s), werd de productiviteit verhoogd. Tegelijkertijd werd het geluidsniveau met 34 % verlaagd. Van een energiebesparende besturing en een bedieningspaneel met een nieuw ontwerp tot geautomatiseerde veiligheidsmechanismes en verbeterde tastercompatibiliteit - de producten in de ZEISS PRISMO-familie zijn krachtiger dan ooit tevoren.

De productiviteit wordt verhoogd door de scanparameters aan te passen met de algemene verdubbeling van de scansnelheid (van 150 mm/s naar 300 mm/s). Nieuwe veiligheidslaserscanners maken ook aanzienlijk snellere meting mogelijk dan voorheen, terwijl de hoge veiligheidsnormen betrouwbaar gehandhaafd blijven, aangezien de scanners automatisch snelheid verminderen wanneer ze mensen of objecten in de veiligheidszone detecteren. De optie ZEISS VAST Rotary Table Axis (ZVRA) zorgt ook voor een hogere productiviteit. Asdefinitie op een draaitafel duurt met deze functie slechts 16 seconden - een tijdsbesparing van 80 % vergeleken met standaardmethodes.
Alle CMA's in de ZEISS PRISMO-familie zijn gecertificeerd door de internationaal erkende Duitse Sociale Ongevallenverzekering (DGUV). Om de veiligheid nog verder te vergroten, zijn er extra innovaties geïntroduceerd, zoals de verstelbare zijpanelen. Door de afstand tussen de bewegende onderdelen te verkleinen tot minder dan 4 mm, wordt het pletgevaar verkleind. De veiligheidslaserscanners detecteren ook de omgeving van het coördinatenmeetapparaat en verminderen automatisch de snelheid, zodra er mensen of voorwerpen in de gedefinieerde zone worden gedetecteerd.
Met de ingebouwde ZEISS PowerSaver wordt het CMA automatisch losgekoppeld van de stroomvoorziening wanneer deze niet wordt gebruikt. Gebruikers kunnen de activering van de functie individueel instellen en specifieke stilstandtijden definiëren, waardoor het stroomverbruik daalt. De nieuwe ZEISS C99m-besturing zorgt voor verdere besparingen. Hij heeft een slanker ontwerp en verlaagt het stroomverbruik met 64 % ten opzichte van het vorige model (in een interne testvergelijking tussen de oude en nieuwe besturing). Bovendien zorgt ZEISS AirSaver ervoor dat de perslucht na een vooraf ingestelde tijd wordt uitgeschakeld.

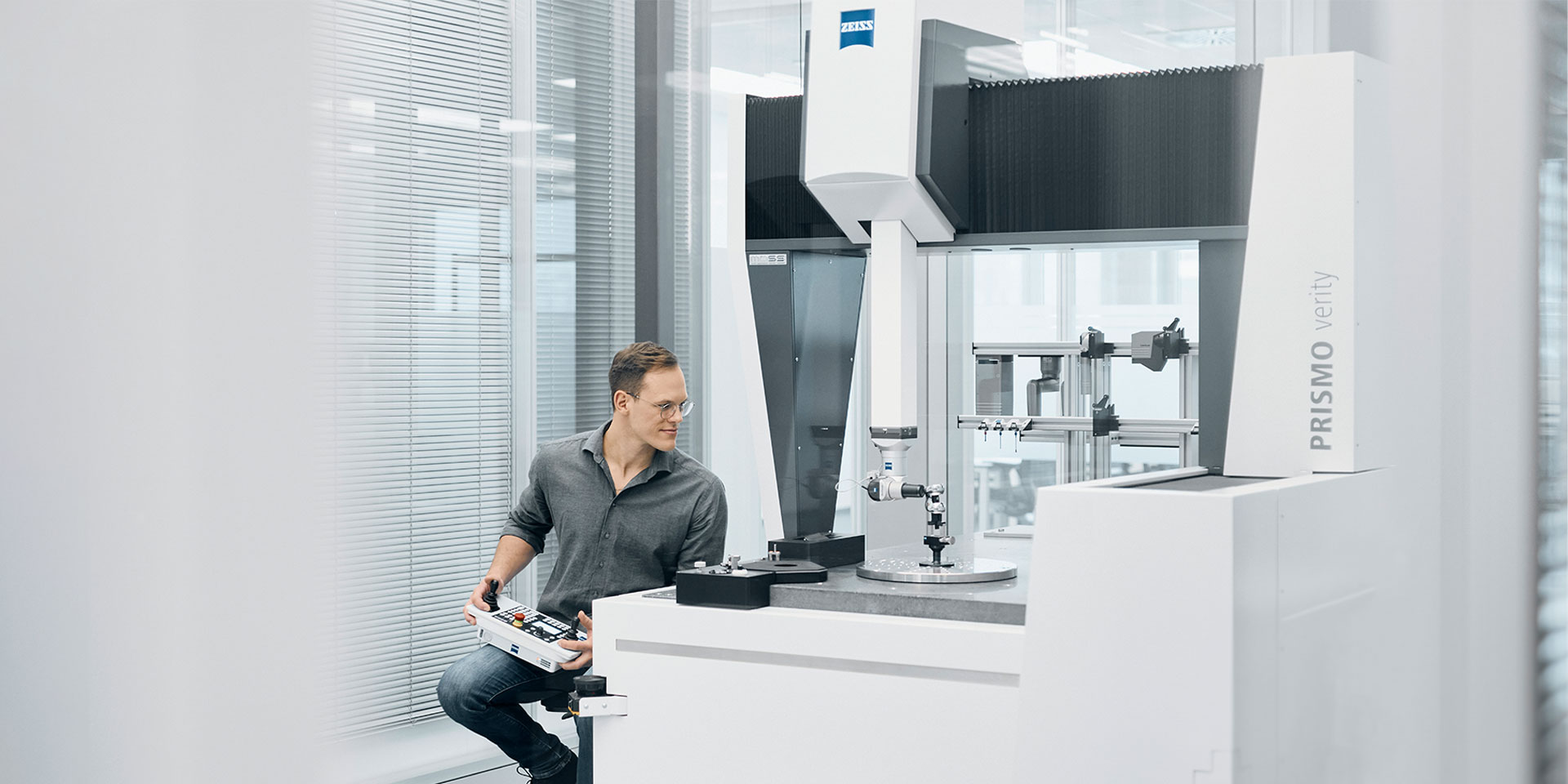

De besturing via het bedieningspaneel zorgt voor eenvoudige bewaking en bediening. Als het niet wordt gebruikt, kan het handig worden opgeborgen in de nieuwe houder voor het bedieningspaneel. De meeste schakelaars werden ook rechtstreeks van de besturing naar het bedieningspaneel overgebracht. Bovendien zorgt een nieuwe afdekking aan de voorkant voor een kleinere afstand tussen de operator en de meetomvang, wat gemakkelijker is voor de operator bij het laden van zware componenten.
ZEISS-mass-technologie maakt een grote verscheidenheid aan tasters met ZEISS PRISMO mogelijk. Dankzij de nieuwe ZEISS C99m-besturing is het CMA nu echter compatibel met twee extra sensoren: ZEISS ROTOS (ruwheidssensor) en ZEISS LineScan (optische sensor), voor nog meer operationele flexibiliteit.

Meer duurzaamheid in je meetprocessen met ZEISS PRISMO

Elk machinegebruik gaat gepaard met energieverbruik. En actief gebruik heeft een aanzienlijke invloed op de milieubalans. Dankzij de energiebesparende functies en een nieuw ontwikkeld, energiezuinig besturingssysteem is ZEISS PRISMO een uitstekend voorbeeld van duurzaamheid in de industriële meet-technologie. De ZEISS PRISMO familie staat voor duurzaamheid en stelt nieuwe normen op het gebied van precisie en snelheid.

De nieuwe ZEISS PRISMO familie is uitgerust met de nieuwe C99m besturingseenheid, die het energieverbruik met 64% vermindert in vergelijking met vorige modellen.

Meer duurzaamheid in je meetprocessen met ZEISS PRISMO

Met de functie ZEISS PowerSaver wordt de machine losgekoppeld van de stroomvoorziening wanneer deze niet wordt gebruikt en het stroomverbruik tijdens stilstand tot nul gereduceerd. Gebruikers kunnen de activering van de ZEISS PowerSaver op specifieke tijden instellen.

ZEISS AirSaver zorgt voor verdere besparingen en schakelt de perslucht automatisch uit na een vooraf ingestelde tijd.

A comprehensive portfolio for certainty and productivity

Manufacturing technology from GROB is used by more than two thirds of all manufacturers of electric cars. The Bavarian family-owned company has earned this market leadership role mainly through its rigorous quality standards. That is why GROB has relied on the comprehensive portfolio from ZEISS for many years.

Meer lezen

Technische gegevens

Nauwkeurigheid van	0,7 + L/400 µm
Temperatuurbereik	19-22 °C
ZEISS mass-technologie	✔
DGUV-conform	✔
Retrofit van oudere modellen mogelijk	✔
ZEISS PowerSaver	✔
Compatibiliteit met ZVRA en ZVR	ZVRA (optioneel verkrijgbaar)
Glaskeramische schaal	ZERODUR®: Resolutie 80 nm

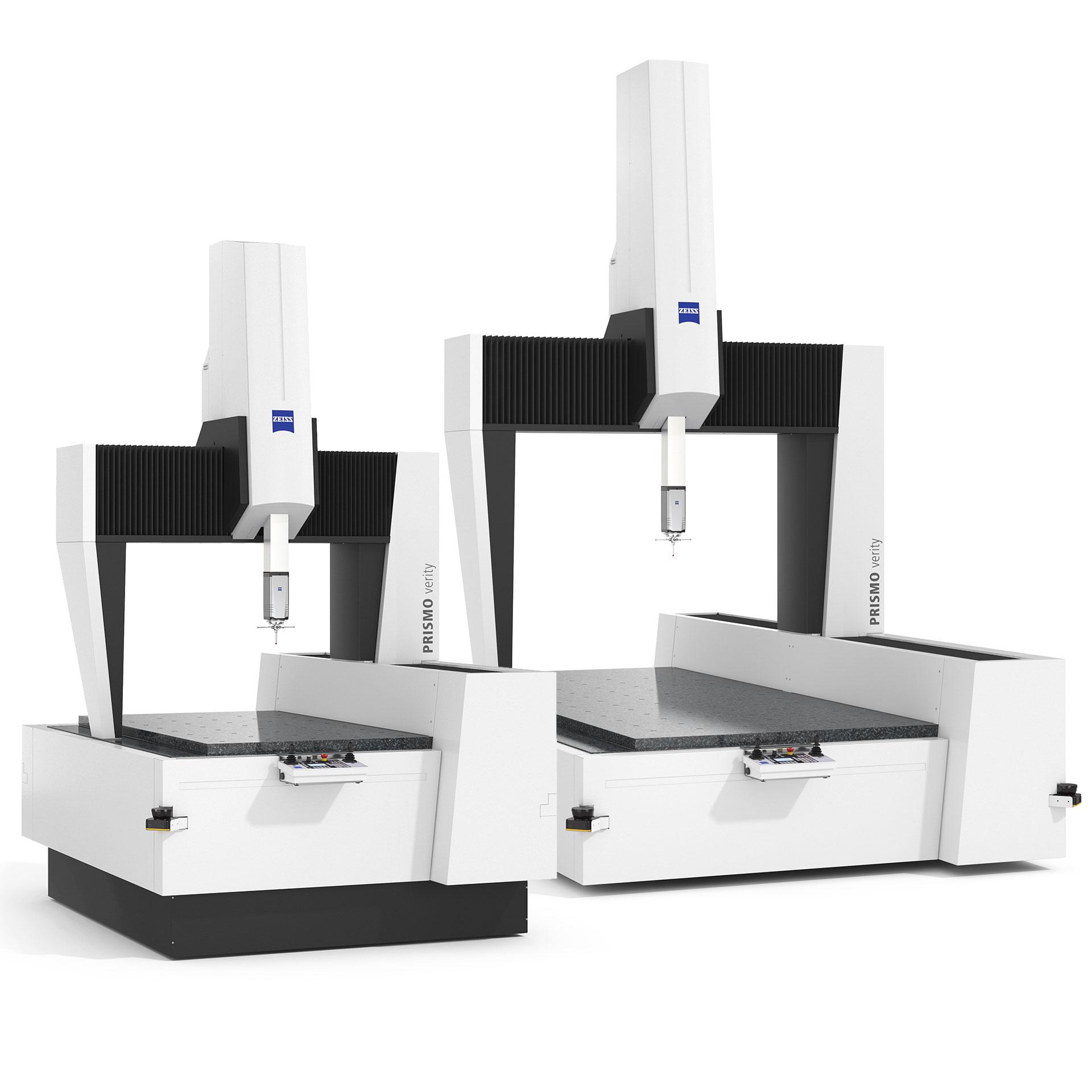

Maten	7/9/5 - 12/18/10
