ZEISS PRISMO-familie

Wanneer precisie het belangrijkst is

Ontdek de ZEISS PRISMO-familie

Ontdek een nieuw tijdperk van precisie. ZEISS PRISMO is al meer dan 30 jaar één van de meest precieze CMM's op de markt en behaalt betrouwbare en reproduceerbare resultaten met maximale nauwkeurigheid. De coördinaten-meetmachines uit de ZEISS PRISMO-familie bieden de hoogste meetsnelheden van alle ZEISS CMM's en zijn voor veel doeleinden geschikt. De ZEISS PRISMO-familie bestaat uit vier modellen. De hoge kwaliteit en meetnauwkeurigheid verhogen jouw efficiëntie. Als je niet wilt inleveren op precisie als het gaat om kwaliteitsborging, ben je in veilige handen bij de ZEISS PRISMO-familie. Nauwkeurigheid plus veiligheid zorgt voor productiviteit.

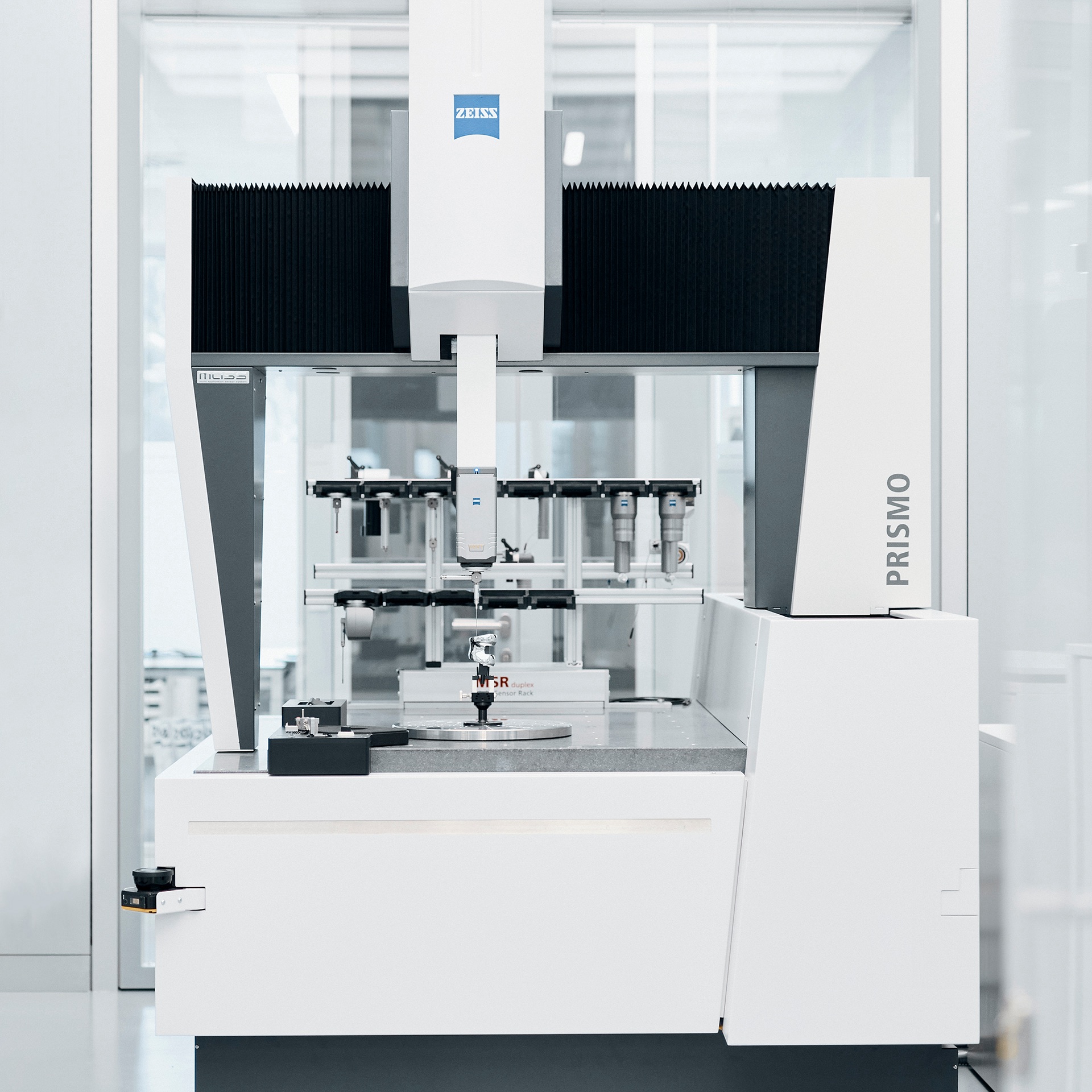

ZEISS PRISMO

De allrounder

Met een lengte-meetfout van 0,9 + L/350 µm is ZEISS PRISMO het vlaggenschip onder de ZEISS CMM's en biedt hij maximale productiviteit en uitstekende prestaties.

Meer informatie

ZEISS PRISMO verity

De nieuwe standaard

ZEISS PRISMO verity levert resultaten met een lengte-meetfout van slechts 0,7 + L/400 µm en maakt indruk met verbeterde vorm-meetwaarden.

Meer informatie

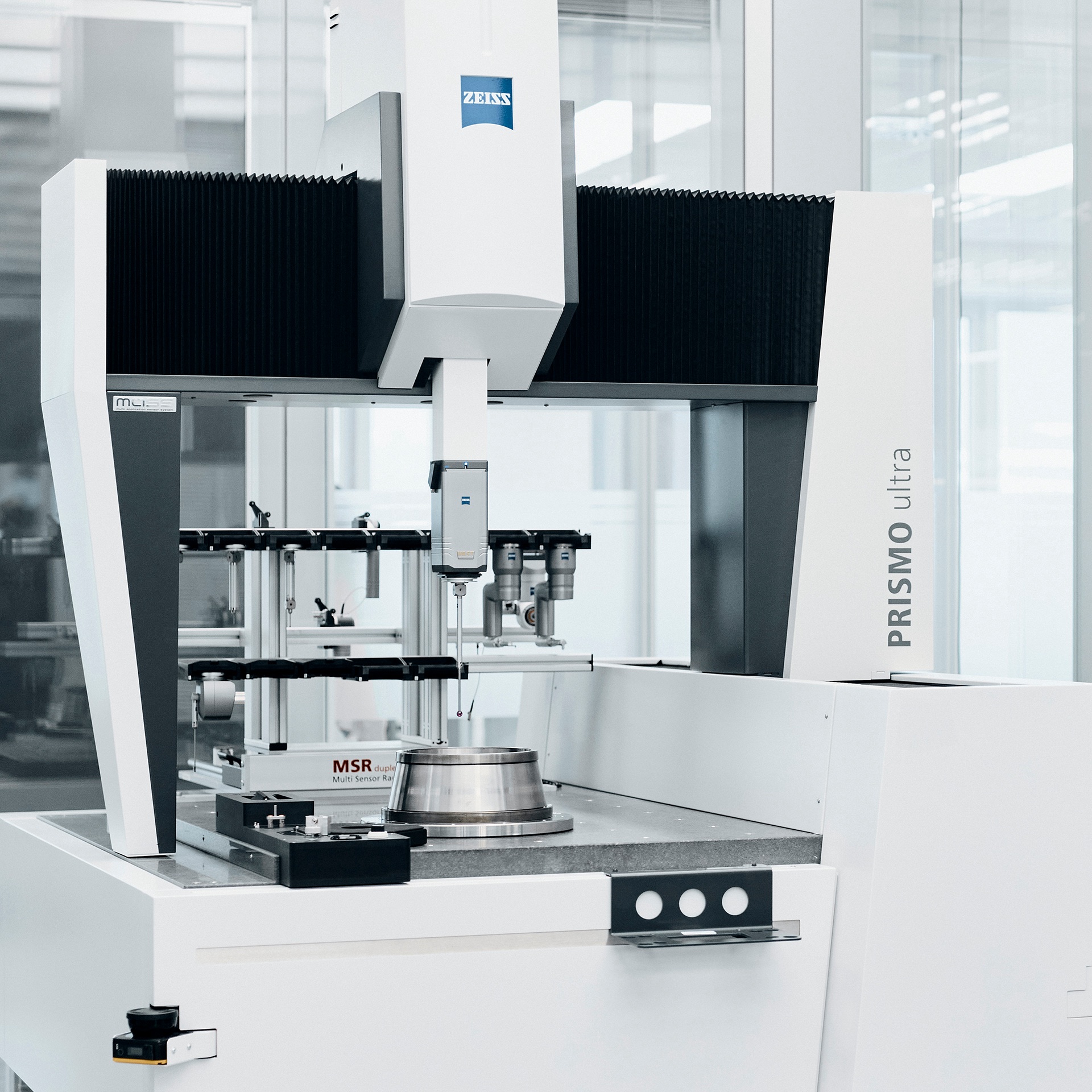

ZEISS PRISMO ultra

Maximale precisie in de PRISMO-familie

Met een lengte-meetfout van 0,5 + L/500 µm verbetert ZEISS PRISMO ultra de precisie nog verder en is daarom bijzonder geschikt voor onderzoeks- en kalibratietaken en referentielaboratoria.

Meer informatie

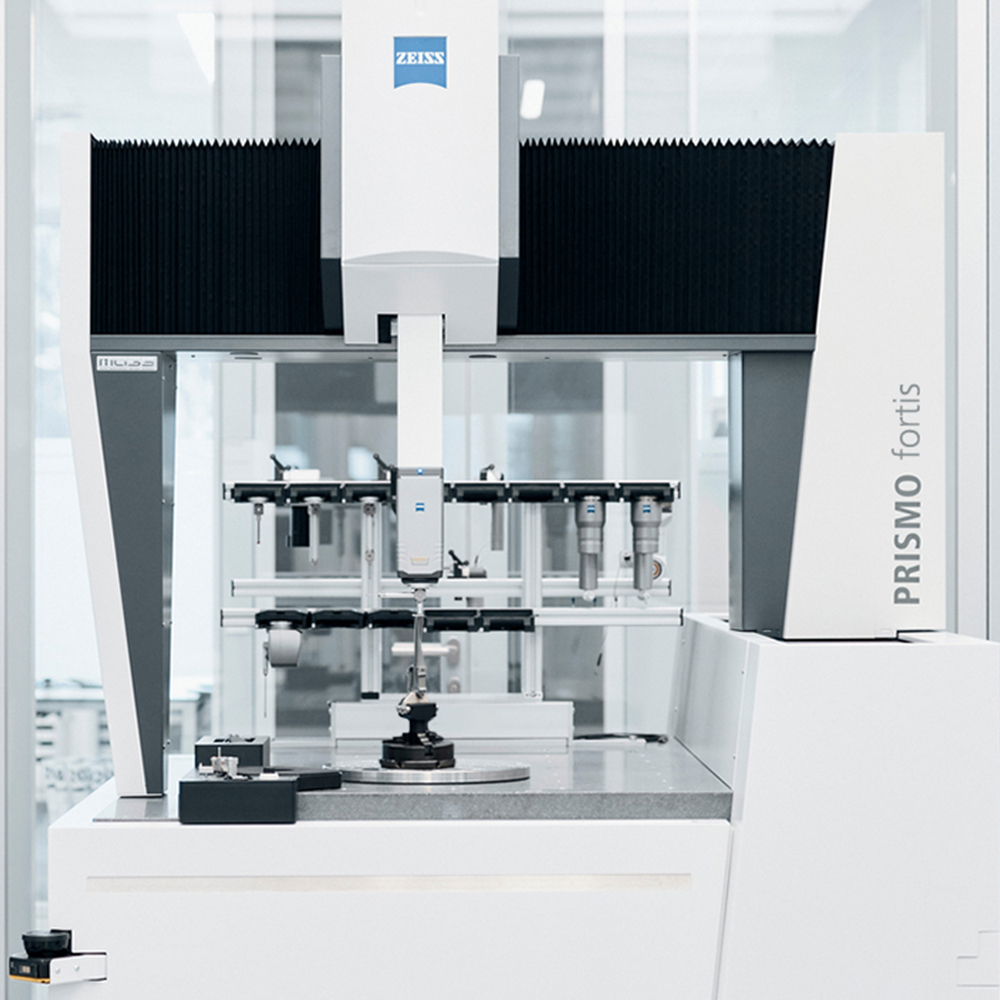

ZEISS PRISMO fortis

Precisie in productie-omgevingen

ZEISS PRISMO fortis is ontworpen voor gebruik in productie-omgevingen en biedt maximale precisie, zelfs bij temperaturen tot 40°C.

Meer informatie

ZEISS PRISMO stelt nieuwe normen

Meer dan alleen een facelift: Het vlaggenschip van de coördinatenmeetmachines van ZEISS is volledig herzien. Dankzij talloze upgrades hebben veiligheid, efficiëntie, flexibiliteit, ergonomie en productiviteit een geheel nieuw niveau bereikt.

Verhoogde veiligheid

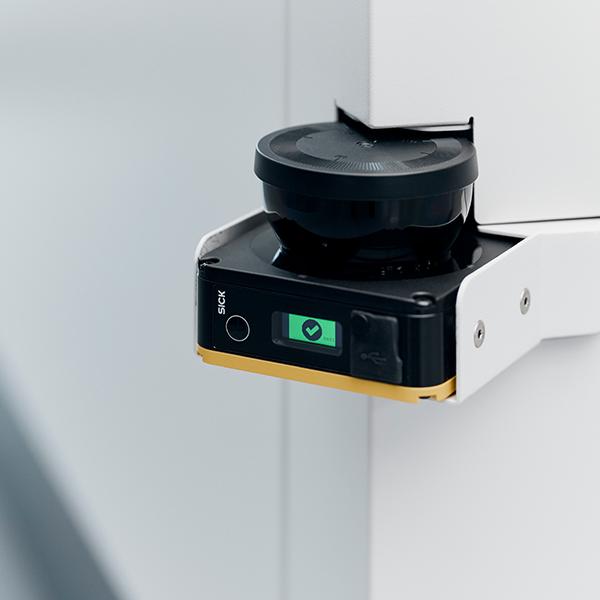

Veiligheidslaser-scanner en DGUV-certificering

ZEISS PRISMO heeft veiligheidslaser-scanners die niet alleen elke hoek volledig detecteren, maar ook een automatische snelheidsreductie activeren zodra ze beweging of gevaren in de veiligheidszone detecteren.

Bovendien is elk ZEISS PRISMO coördinaten-meetmachine officieel gecertificeerd door de internationaal erkende Duitse Sociale Ongevallenverzekering (DGUV). Deze vrijwillige certificering is uniek onder CMM-aanbieders. Er zijn extra innovaties geïntroduceerd om te voldoen aan de DGUV-richtlijnen, zoals de verstelbare zijpanelen. Door de afstand tussen de bewegende onderdelen te verkleinen tot minder dan 4 mm, wordt het pletgevaar verkleind.

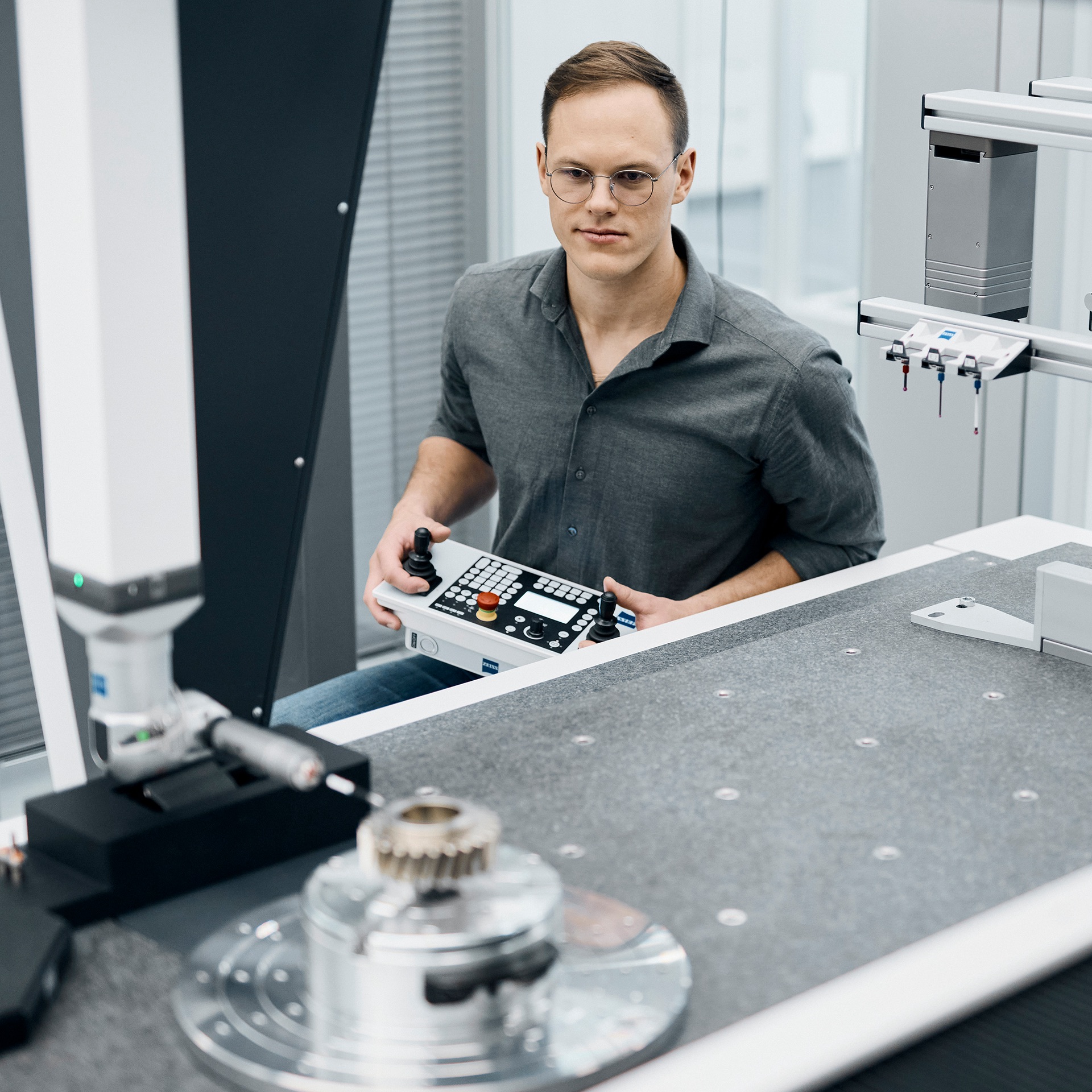

Maximale productiviteit

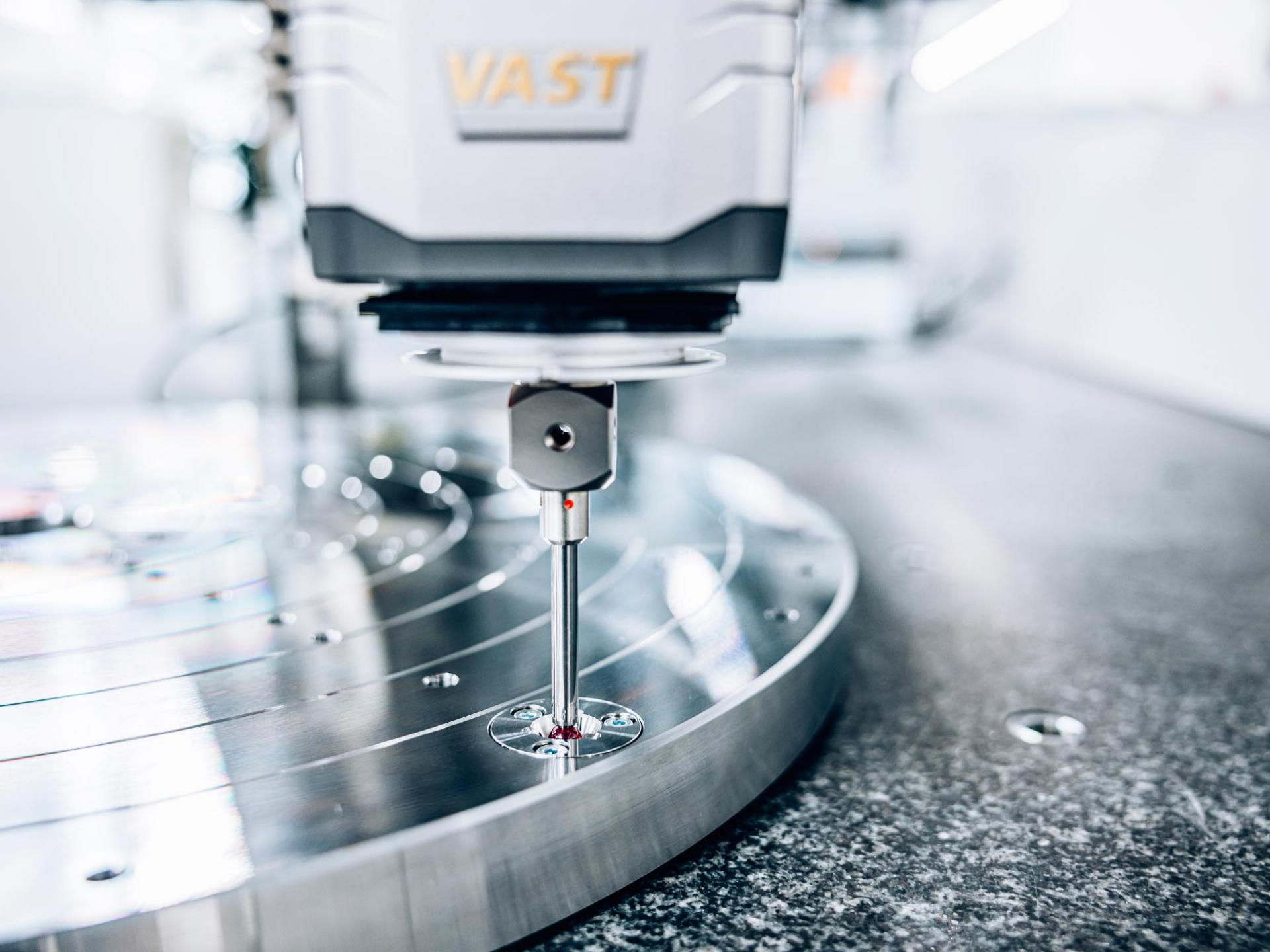

Snelheid en optionele ZEISS VAST Rotary Table Axis

De nieuwe veiligheidslaser-scanners zijn uitgerust met een functie voor automatische snelheidsreductie en maken zo aanzienlijk snellere metingen mogelijk. Dit terwijl de hoge veiligheidsnormen betrouwbaar gehandhaafd blijven.

De snelheid wordt ook verhoogd door de ZVRA-optie voor het definiëren van de draaitafelas. Asdefinitie op een draaitafel duurt geen 60 seconden meer, maar slechts 15 seconden. Dit dankzij continue meting met de speciale optie ZEISS VAST Rotary Table Axis (ZVRA).

Verbeterde ergonomie

Houder voor bedieningspaneel, schakelaar-opstelling en slank ontwerp

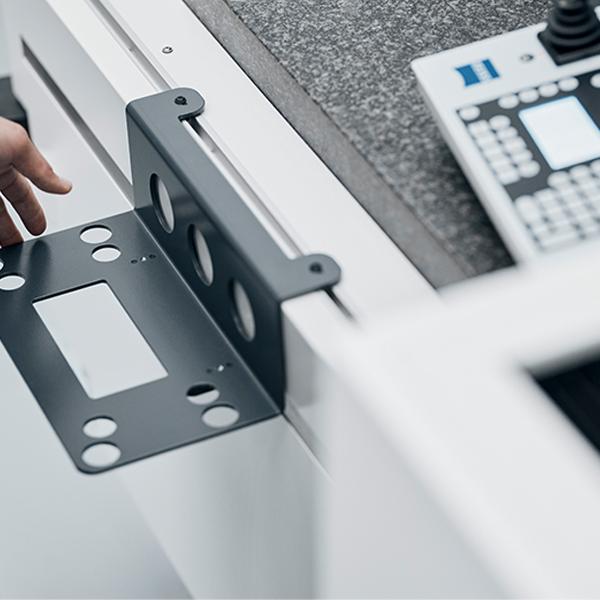

De ergonomie is tevens geoptimaliseerd. Met de nieuwe houder voor het bedieningspaneel kan het paneel handig worden opgeborgen als het niet wordt gebruikt.

Voor een nog eenvoudigere bediening en controle bevinden de meeste schakelaars zich direct op het paneel.

De nieuwe afdekking aan de voorkant verkleint de afstand tussen de operator en de meetomvang aanzienlijk in vergelijking met het vorige model. Dit beschermt medewerkers vooral bij het laden van zware werkstukken.

Verhoogde flexibiliteit

Vrije keuze van sensor en uitgebreide selectie van maten

Met de nieuwe ZEISS C99m besturing ondersteunt ZEISS PRISMO nu zowel ZEISS ROTOS (ruwheidssensor) als ZEISS LineScan (optische sensor), waardoor de operationele flexibiliteit toeneemt.

De reeks maten is ook uitgebreid. De gebruikelijke ZEISS PRISMO-maten van 7/9/5 tot 16/42/10 zijn nog steeds beschikbaar. De standaardversie is er nu ook in drie nieuwe maten: 16/24/14, 16/30/14 en 16/42/14.

Technische vergelijking

	ZEISS PRISMO	ZEISS PRISMO verity	ZEISS PRISMO ultra	ZEISS PRISMO fortis
Plaats van gebruik	Kwaliteitslaboratorium (offline)	Productie (offline)	Kwaliteitslaboratorium (offline)	Kwaliteitslaboratorium (inline)
Nauwkeurigheid van	0,9 + L/350 μm	0,7 + L/400 μm	0,5 + L/500	0,7 + L/400 μm (bij 22°C), tot 2,7 + L /80 μm (bij 40°C)
Temperatuur	19-22 °C	19-22 °C	20-22°C	5-40°C met TVA (temperatuurvariabele nauwkeurigheid)
ZEISS MASS-technologie	Standaard	Standaard	Standaard	Standaard
DGUV-conform	✔	✔	✔	✔
Retrofit van oudere modellen	✔	✔	✔	✔
ZEISS PowerSaver	✔	✔	✔	✔
Compatibel met ZVRA en ZVR	ZVRA (optioneel)	ZVRA (optioneel)	ZVRA (optioneel)	ZVRA (optioneel) ZVR (alleen 7/12/7 fortis)
Glaskeramische schalen	✔ Robax ®: Resolutie 200 nm	✔ ZERODUR ®: Resolutie 80 nm	✔ ZERODUR ®: Resolutie 20 nm	✔ ZERODUR ®: Resolutie 80 nm
Maten	7/9/5 - 16/42/14	7/9/5 - 12/18/10	7/10/5 - 16/30/10	7/12/7 - 12/18/10

Prestaties in een notendop

Prestatie-driver voor maximale snelheid en wendbaarheid

ZEISS CMM Acceleration Mode for Aerospace Applications

Speciale optie voor ZEISS PRISMO 7/12/7 fortis

De essentiële kwaliteitsinspectie van motorcomponenten zoals turbineschoepen en bladschijven is onderworpen aan strenge kwaliteitsborgingseisen. Het is goed voor 20% van de totale productiekosten en 25% van de totale productietijd, waardoor het extreem kostbaar en tijdrovend is. Het versnellen van het meetproces zonder concessies te doen aan de nauwkeurigheid betekent aanzienlijke potentiële besparingen voor de hele industrie. De oplossing heet ZEISS CMM Acceleration Mode for Aerospace Applications.

De ZEISS CMM Acceleration Mode for Aerospace Applications, beschikbaar voor ZEISS PRISMO 7/12/7 fortis, biedt de twee opties ZEISS VAST Rotary Table Axis (ZVRA) en ZEISS VAST Rotary Table (ZVR). Evenals een speciaal pakket voor application support indien nodig. ZVRA zorgt voor nog meer nauwkeurigheid dankzij de snelle definitie van de draaitafelas. ZVR versnelt de beweging van de draaitafel en daarmee het meetproces en betrouwbare meetresultaten.

Meer informatie

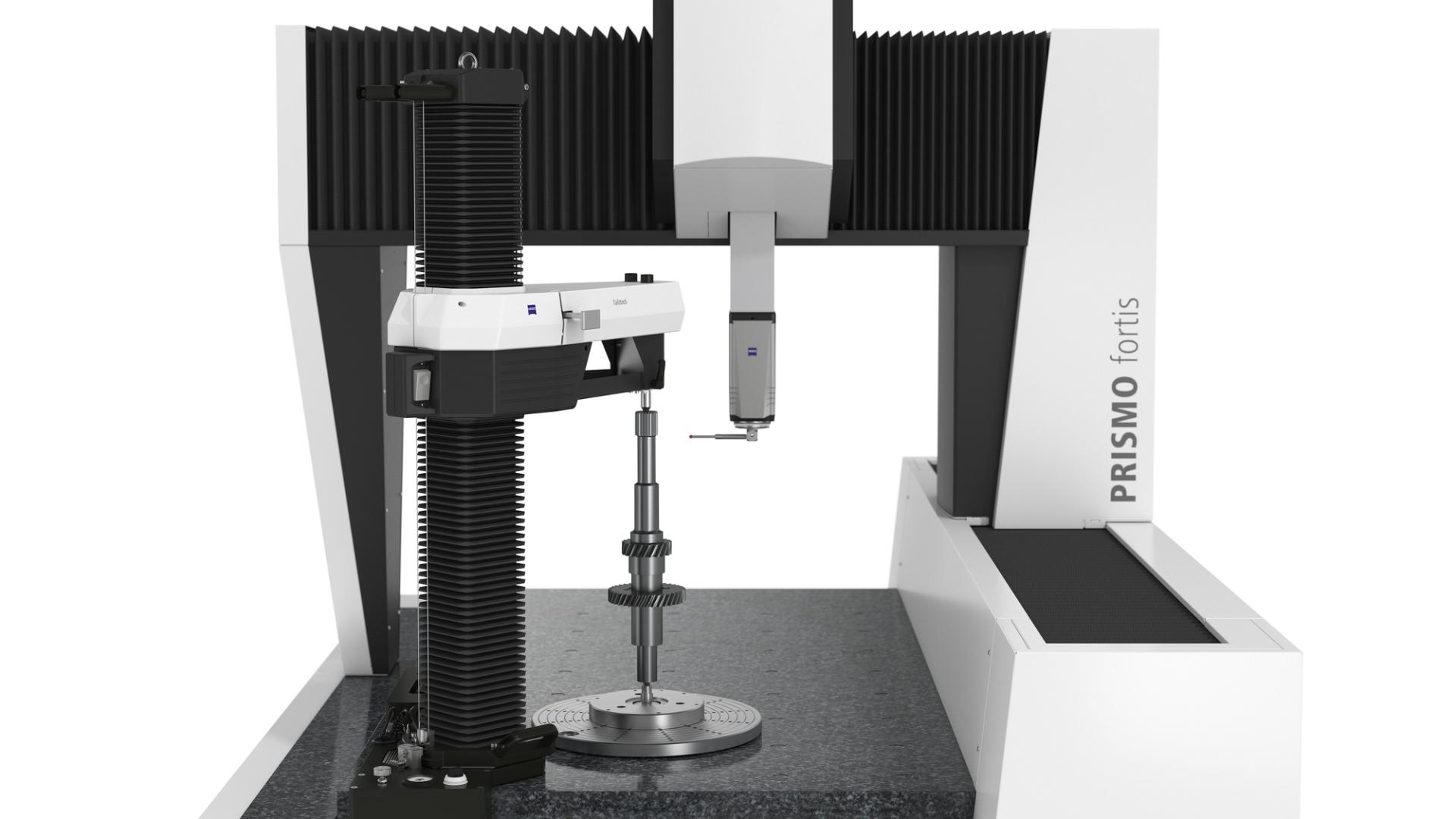

ZEISS TS

Het nieuwe tailstock voor de ZEISS PRISMO-familie

Met het ZEISS tailstock kunnen golfvormige meet-objecten tussen de punten worden geklemd. Tandwielassen, wormassen, krukassen, nokkenassen en rotoren kunnen bijvoorbeeld zonder vervorming worden opgespannen en op de best mogelijke manier worden gemeten. Dankzij deze optimale toegankelijkheid kunnen volledige metingen worden uitgevoerd in één enkele klem-bediening. De ZEISS TS heeft een verwisselbare interface waarmee de meetomvang van het tailstock snel kan worden ingesteld indien nodig. In combinatie met de precieze ZEISS RT-AB-600 draaitafel met luchtlagers kan een universeel coördinaten-meetmachine snel en flexibel worden opgewaardeerd tot een speciale as-meetmachine. De ZEISS TS is verkrijgbaar in twee Z-formaten als varianten TS-7 en TS-10 en is ontworpen om te passen bij geselecteerde varianten van de ZEISS PRISMO-familie.

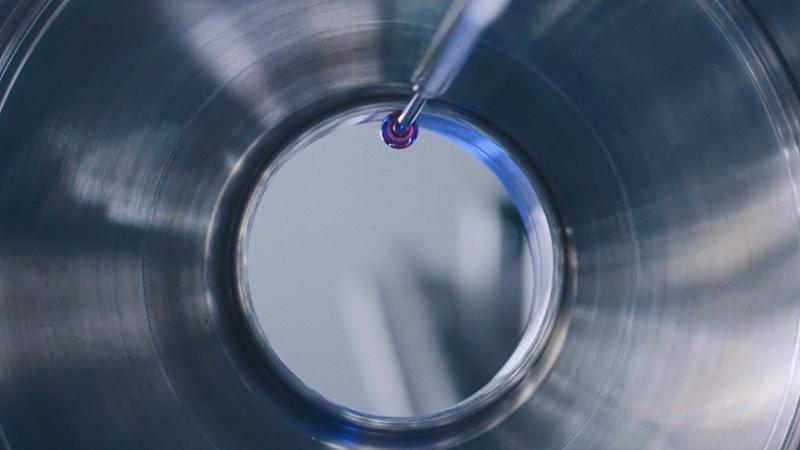

ZEISS VAST navigator

Hoge scan-snelheden

Configureert automatisch de optimale scan-snelheid om gebruikersfouten bij het selecteren van parameters te vermijden. Zorgt voor een hogere scan-snelheid, consistente nauwkeurigheid en betrouwbare en herhaalbare resultaten.

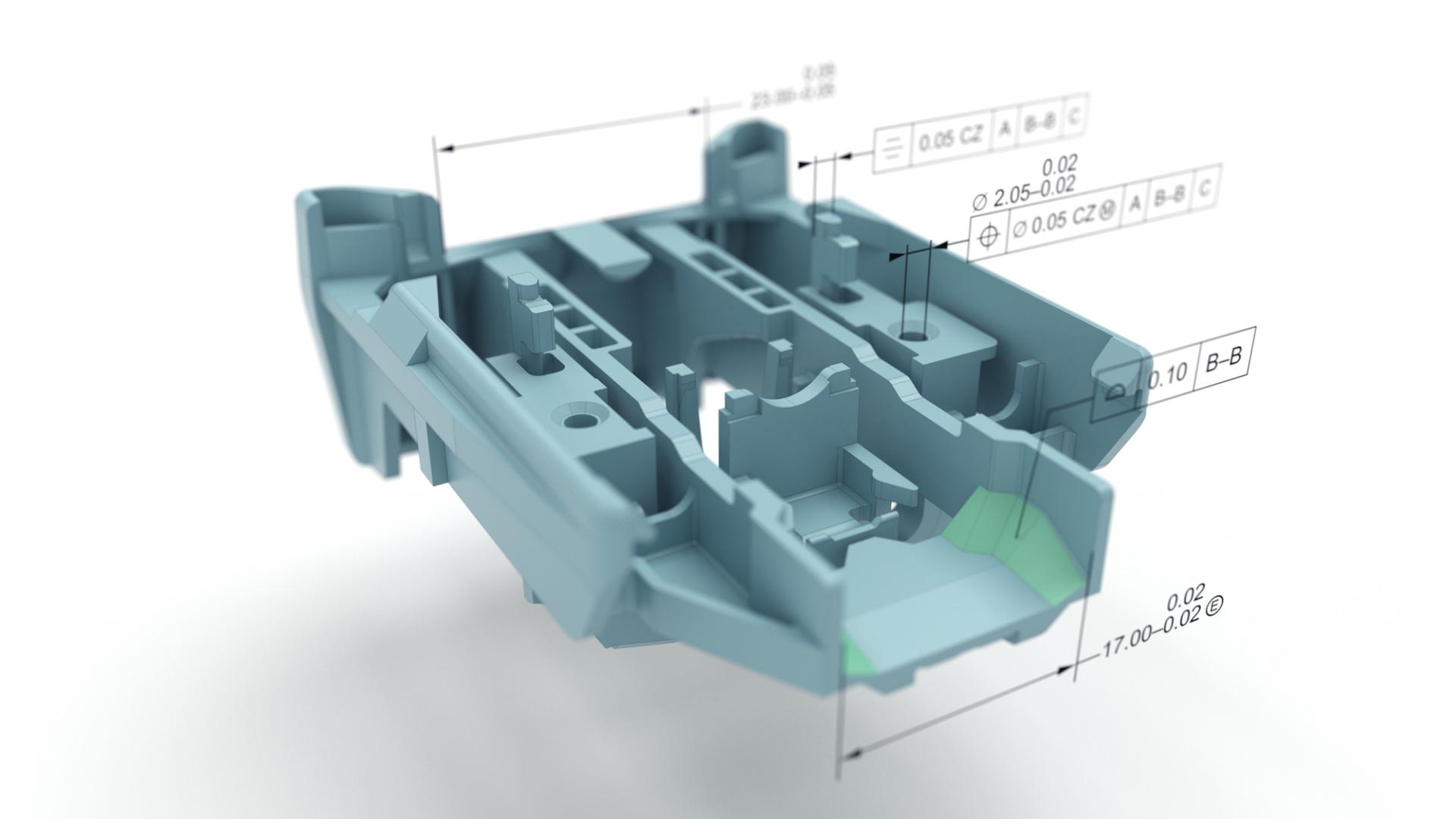

ZEISS CALYPSO-software

Software voor dimensionale meet-technologie

ZEISS CALYPSO meet standaard geometrieën eenvoudig, snel en betrouwbaar. Programmeer meet-plannen eenvoudig door op de gewenste functies te klikken. De trajecten worden automatisch en optimaal gegenereerd door de software. Dankzij talloze optionele uitbreidingen biedt ZEISS CALYPSO ook de juiste hulpmiddelen voor speciale vereisten, bijvoorbeeld met ZEISS CALYPSO VAST probing en ZEISS CALYPSO pallet optimizer. Met deze functies kunnen metingen tot 25 % sneller worden uitgevoerd.

Meer informatie

Meer duurzaamheid in je meetprocessen met ZEISS PRISMO

Elk machinegebruik gaat gepaard met energieverbruik. En actief gebruik heeft een aanzienlijke invloed op de milieubalans. Dankzij de energiebesparende functies en een nieuw ontwikkeld, energiezuinig besturingssysteem is ZEISS PRISMO een uitstekend voorbeeld van duurzaamheid in de industriële meet-technologie. De ZEISS PRISMO familie staat voor duurzaamheid en stelt nieuwe normen op het gebied van precisie en snelheid.

De nieuwe ZEISS PRISMO familie is uitgerust met de nieuwe C99m besturingseenheid, die het energieverbruik met 64% vermindert in vergelijking met vorige modellen.

Meer duurzaamheid in je meetprocessen met ZEISS PRISMO

Met de functie ZEISS PowerSaver wordt de machine losgekoppeld van de stroomvoorziening wanneer deze niet wordt gebruikt en het stroomverbruik tijdens stilstand tot nul gereduceerd. Gebruikers kunnen de activering van de ZEISS PowerSaver op specifieke tijden instellen.

ZEISS AirSaver zorgt voor verdere besparingen en schakelt de perslucht automatisch uit na een vooraf ingestelde tijd.

Snelheid en nauwkeurigheid stonden altijd een beetje haaks op elkaar, totdat we de nieuwe generatie ZEISS PRISMO fortis installeerden.
